protel怎样导出pcb

在 Protel（特别是 Protel 99 SE 版本）中，"导出 PCB" 通常指的是生成用于制造电路板的 Gerber 文件 和 钻孔文件。这是将设计交给 PCB 工厂生产的关键步骤。以下是详细的操作流程（以 Protel 99 SE 为例）：

? 核心步骤：导出 Gerber 及钻孔文件 ?

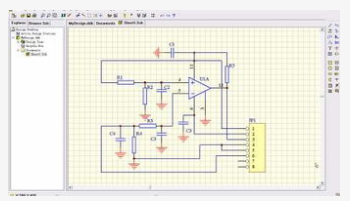

1. 打开设计数据库：
   • 启动 Protel 99 SE。
   • 打开包含你要导出 PCB 的 .DDB 设计数据库文件。
2. 进入 PCB 文件：
   • 在设计数据库窗口中，双击打开目标 PCB 文件（.PCB）。
3. 启动 Gerber 输出设置：
   • 在 PCB 编辑环境下，点击顶部菜单 File -> New...。
   • 在弹出的 New Document 对话框中，选择 CAM output configuration (CAM 输出配置) 图标，点击 OK。这将创建一个新的 CAM 管理器文档（默认名如 CAMManager1.cam）。
4. 启动 CAM 向导：
   • 双击新创建的 CAMManager1.cam 文件打开它。
   • 此时通常会弹出 Output Wizard (输出向导)。如果未自动弹出：
     • 在 CAM 管理器窗口的空白区域 右键单击。
     • 选择 Insert NC Drill (插入钻孔文件) 和 Insert Gerber (插入 Gerber 文件) 来手动添加任务（后续步骤类似向导）。
   • 如果向导弹出，点击 Next > 开始。
5. 选择输出类型：
   • 在向导的 Select Output Type (选择输出类型) 页面：
     • 选择 Gerber，点击 Next >。
6. 输入 Gerber 文件名：
   • 在 Enter a File Name for the Gerber output (为 Gerber 输出输入文件名) 页面：
     • 输入一个有意义的名称（例如 TopLayer），点击 Next >。
7. 设置 Gerber 单位与格式：
   • 在 Gerber Setup (Gerber 设置) 页面：
     • Units (单位): 选择 Inches (英制) 或 Millimeters (公制)。非常重要： 必须与你的 PCB 设计单位和工厂要求一致。国内工厂通常要求 公制 (Millimeters)。
     • Format (格式): 选择 2:5 (较高精度) 或 2:4。推荐： 2:5 (即整数位 2 位，小数位 5 位，提供更精细分辨率)。确认工厂支持该格式。
   • 点击 Next >。
8. 选择需要导出的层：
   • 在 Select Layers (选择层) 页面：
     • 这一步是核心！你必须根据 PCB 的层叠结构和设计要求，勾选所有需要绘制在 Gerber 文件上的层。
     • 常见层组合：
       • 顶层： Top Layer (铜箔), Top Overlay (丝印), Top Solder Mask (阻焊开窗), Keepout Layer (边框 - 非常重要！常用于定义板外形), Mechanical Layer (机械层 - 如果定义了板外形或其他机械信息)。
       • 底层： Bottom Layer (铜箔), Bottom Overlay (丝印), Bottom Solder Mask (阻焊开窗), Keepout Layer (边框), Mechanical Layer。
       • 内层： Mid Layer 1, Mid Layer 2 ... (如果有内电层或内信号层)。
       • 特殊层：
         • MultiLayer (多层): 非常重要！ 通常用于通孔焊盘(Pads)和过孔(Vias)。
         • Drill Drawing (钻孔图): 可选但推荐，用于在 Gerber 上显示钻孔位置和大小。
         • Drill Guide (钻孔引导): 可选。
     • 关键点：
       • 勾选 Mirror layers (镜像层) 通常只用于底层 (Bottom Layer)，因为从制造角度看底层是反看的。
       • 务必勾选包含板框定义的那一层（通常是 Keepout Layer 或指定的 Mechanical Layer）。
   • 仔细选择完毕后，点击 Next >。
9. 完成 Gerber 设置：
   • 后续向导页面通常保持默认设置即可（如光圈表 Embedded apertures (RS274X) 是推荐的，默认开启）。点击 Next > 直至 Finish。
10. 添加钻孔文件 (NC Drill)：
    • 完成第一个 Gerber 输出任务的设置后，向导会自动问你是否添加钻孔文件。选择 Yes，然后点击 Next >。
    • (手动操作：如果在第 4 步选择了手动，右键->Insert NC Drill)。
11. 输入钻孔文件名：
    • 输入一个有意义的钻孔文件名（例如 Drill），点击 Next >。
12. 设置钻孔文件单位与格式：
    • 在 NC Drill Setup (钻孔设置) 页面：
      • Units (单位): 必须与前面 Gerber 设置的单位一致 (英制或公制)。
      • Format (格式): 必须与前面 Gerber 设置的格式一致 (例如 2:5)。
    • 点击 Next >。
13. 完成钻孔设置：
    • 后续页面通常默认，点击 Next > 直至 Finish。
14. 生成输出文件：
    • 完成向导后，CAM 管理器会列出你定义的两个任务：Gerber 和 NC Drill。
    • 右键点击 CAM for [你的CAM文件名] 文件夹 (在左侧树形结构或右侧列表顶部)。
    • 选择 Generate CAM Files (生成 CAM 文件)。
15. 查看并保存输出文件：
    • Protel 会在当前设计数据库内自动生成一个新的子文件夹（例如 CAM for [你的CAM文件名]）。
    • 双击打开这个新文件夹。
    • 你会看到生成的 Gerber 文件（扩展名 .GTL, .GBL, .GTO, .GBO, .GTS, .GBS, .GMx 等，对应不同层）和钻孔文件（扩展名 .DRR 报告, .TXT 或 .DRL 实际钻孔数据）。
16. 导出给工厂：
    • 选中 CAM for [你的CAM文件名] 文件夹内的 所有文件 (Gerber 和 NC Drill)。
    • 右键单击选中的文件。
    • 选择 Export... (导出)。
    • 选择一个目标文件夹（强烈建议新建一个专用文件夹）。
    • 点击 OK。这些文件现在可以被压缩成 ZIP 包发送给 PCB 制造厂了。

? 其他可能的“导出”含义及操作

• 导出完整的 .PCB 文件给其他人编辑：
  • 在设计数据库中找到 .PCB 文件。
  • 右键单击该文件。
  • 选择 Export...。
  • 选择保存位置即可。导出的就是一个独立的 .PCB 文件。
• 导出物料清单 (BOM - Bill of Materials)：
  • 在原理图或 PCB 界面。
  • Reports -> Bill of Material。
  • 按照向导选择需要包含的信息、格式（如 Excel）。完成后，在生成的 BOM 文件上 右键 -> Export 保存成外部文件（如 .xls 或 .txt）。
• 导出为旧版本 Protel 或 P-CAD 格式：
  • 在 PCB 编辑器：File -> Save As...。
  • 在保存对话框的 Save as type 下拉菜单中，选择需要的旧版本格式（如 Protel PCB 2.8 ASCII File (*.pcb)）。

? 重要提示

1. 确认要求： 导出 Gerber 前，务必向你的 PCB 制造厂确认他们需要的具体层、单位、格式、特殊要求（如是否包含板框层、是否接受 Protel 直接导出等）。不同工厂要求可能有细微差别。
2. 检查 Gerber： 生成 Gerber 文件后，强烈建议使用免费的 Gerber 查看器（如 GC-Prevue, ViewMate, Gerbv 等）打开检查每一层是否正确无误，特别是板框、阻焊、丝印层。Protel 本身的 CAM 管理器预览有时不够直观。
3. 单位一致性： Gerber 和 NC Drill 的 单位和格式必须完全一致！ 否则会导致钻孔位置偏移。
4. 板框层： 确保定义了清晰的板框轮廓（通常在 Keepout Layer 或 Mechanical Layer），并且该层被正确导出。这是工厂识别 PCB 形状的关键。
5. 软件升级： Protel 99 SE 是非常老的软件。现代替代品 Altium Designer (Protel 的直系后代) 导出 Gerber (File -> Fabrication Outputs -> Gerber Files) 和钻孔 (File -> Fabrication Outputs -> NC Drill Files) 的流程更直观、智能，功能也更强大。如果条件允许，考虑升级。

按照以上步骤操作，你应该能成功地从 Protel 99 SE 中导出用于生产的 PCB 文件 (Gerber & Drill)。祝你的电路板生产顺利！??
