在 Cadence 工具链中（通常指使用 OrCAD Capture/Capture CIS 绘制原理图，使用 Allegro PCB Editor 进行 PCB 设计），实现原理图和 PCB 的关联与交互主要通过以下核心机制和步骤实现：
核心原理：网表 (Netlist)
- 网表是桥梁：
- 原理图 (Schematic) 描述电路的逻辑连接关系（哪些元件、管脚之间相连）。
- PCB 布局布线描述元件的物理位置和铜箔走线的物理连接。
- 网表文件（如
.net,.tel, 或 Allegro 首选的第一方网表格式）是 Capture 生成的、精确描述原理图中所有元件、管脚连接关系的文本文件。 - 将网表导入 (Import Netlist) 到 Allegro PCB Editor 是建立两者关联的第一步和基础。Allegro 根据网表信息创建 PCB 设计中的元件、网络、管脚等对象。
关联与交互的关键操作：
-
前向标注 (Forward Annotation) - 原理图 -> PCB：
- 当你在 Capture 中修改了原理图（如修改元件值、添加/删除元件、修改连线），需要将这些变更传递到 PCB 设计。
- 操作：
- 在 Capture 中，确保原理图通过 DRC (Design Rule Check)。
- 在 Capture 中，选择 Tools -> Create Netlist。关键：必须选择 Allegro/OrCAD PCB Designer 能识别的格式（如
Allegro/OrCAD PCB Designer或PCB Editor）。生成网表文件（通常是.net或 Cadence 专用格式）。 - 在 Allegro PCB Editor 中，打开你的 PCB 设计文件 (.brd)。
- 选择 File -> Import -> Logic...。
- 在导入逻辑对话框中，选择正确的 Import directory（存放网表的目录）和 Import netlist type（应与 Capture 生成的格式一致）。
- 点击 Import Cadence。Allegro 会读取新网表，比较差异，并将原理图的变更（新元件、新网络、删除的网络/元件、属性变更）更新到 PCB 设计中。
- 结果： PCB 设计被更新以匹配最新的原理图。新增的元件会出现在放置队列中，删除的元件/网络会被移除（或标记为待删除）。
-
反向标注 (Back Annotation) - PCB -> 原理图：
- 当你在 Allegro PCB Editor 中进行了某些修改（主要是 元器件位号/参考标识符的重新编号），需要将这些物理设计的变更反馈回原理图，以保持两者元件标识的一致性。
- 操作：
- 在 Allegro 中完成 PCB 上的元件重新编号（通常是自动或手动优化布局后）。
- 在 Allegro 中选择 File -> Export -> Logic...。
- 在导出逻辑对话框中，选择 Export netlist 类型（通常选
Design entry CIS (Capture)或类似选项）。指定导出目录和文件名（通常是.swp交换文件）。 - 在 Capture 中打开对应的原理图设计 (.dsn)。
- 选择 Tools -> Backannotate...。
- 在反向标注对话框中，找到并加载从 Allegro 导出的那个
.swp文件。 - 点击确定。Capture 会读取
.swp文件中的变更信息（主要是 RefDes 的变化），并更新原理图中的元件位号。
- 结果： 原理图中的元件位号 (RefDes) 被更新，与 PCB 板上实际的元件位置标识一致。
-
交互式交叉探测 (Cross Probing)：
- 目的： 在原理图中点击一个元件或网络，PCB 中会自动高亮定位它；反之亦然。极大方便查找和调试。
- 设置 (关键！)：
- Capture CIS:
Options -> Preferences，切换到Miscellaneous选项卡。确保Enable Intertool Communication被勾选。端口号通常保持默认。 - Allegro PCB Editor:
Setup -> Application Mode ->切换到General Edit模式 (如果不在)。然后Setup -> User Preferences...。在Miscellaneous文件夹下找到intercomm或capture相关的选项（具体路径可能因版本略有不同，查找关键词intertool,capture_intercomm,intercom），确保相关开关（如capture_intercomm,intercomp_enabled）设置为on。端口号应与 Capture 设置一致（通常默认即可）。
- Capture CIS:
- 使用：
- 同时打开同一个设计的 Capture 原理图和 Allegro PCB Editor (.brd)。
- 在原理图中选中一个元件、管脚或网络线。PCB 窗口中对应的对象会被自动选中并高亮（可能需要平移/缩放视图）。
- 在 PCB 中选中一个元件、管脚、走线或网络。原理图窗口中对应的对象会被自动选中并高亮。
- (有些版本/设置下，可能需要手动点击工具栏上的交叉探测图标或在右键菜单中触发)。
-
约束管理器 (Constraint Manager) 的集成：
- 在较新的 Cadence 流程中，约束管理是关键。
- 物理约束（线宽、间距、层规则）和电气约束（时序、差分对、拓扑）通常在 Allegro Constraint Manager 中定义和管理。
- 这些约束可以通过网表或专用接口与原理图关联。在 Capture 中可以为网络或元件添加特定的 PCB 约束属性（如
PCB_LAYOUT_NET_<ConstraintName>)，这些属性会被网表传递给 Allegro，指导 PCB 设计规则的实现。反过来，在 Allegro 中设定的约束值也可以通过反向标注或报告形式反馈。
重要注意事项：
- DRC 是前提： 在生成网表进行前向标注之前，务必在 Capture 中进行原理图 DRC 检查并修正所有错误。有错误的原理图会产生不正确的网表，导致 PCB 导入失败或设计混乱。
- 网表格式匹配： Capture 生成网表和 Allegro 导入网表时选择的格式必须一致。使用 Cadence 第一方格式（如 Allegro/OrCAD PCB Designer）通常兼容性最好。
- 设计同步： 强烈建议在进行任何重大的原理图修改或 PCB 修改（尤其是影响连接性或 RefDes 的修改）后，尽快执行前向标注或反向标注，保持两者同步。避免长时间不同步导致难以解决的问题。
- 库关联： Capture 中的元件符号 (Symbol) 必须正确关联到 Allegro 中的封装 (Footprint)，通常通过元件的
PCB Footprint属性指定。Capture 的元件库和 Allegro 的封装库都需要正确配置和管理。网表传递的就是这个封装名。 - 第三方工具： 如果原理图工具不是 OrCAD Capture（如使用 Altium, Kicad, Eagle 等），则需要将这些工具生成的网表（通常是标准格式如 IPC-D-356, ODB++ 等）导入 Allegro。交互式交叉探测等功能在跨不同厂商工具时通常不可用或需要额外配置。
总结流程：
- 初始关联： Capture 画图 -> Capture DRC -> Capture 生成 Allegro 网表 -> Allegro 导入网表创建/更新 PCB。
- 原理图修改后： 修改 Capture -> Capture DRC -> Capture 重新生成网表 -> Allegro 导入网表 (前向标注) 更新 PCB。
- PCB 重编号后： Allegro 优化 RefDes -> Allegro 导出交换文件 (.swp) -> Capture 加载 .swp 文件反向标注 -> 原理图 RefDes 更新。
- 日常交互： 配置好交叉探测 -> 在 Capture 和 Allegro 之间点击对象进行交互定位。
通过正确使用网表传输、前向标注、反向标注和交叉探测功能，就能有效地建立和维护 Cadence OrCAD Capture 原理图与 Allegro PCB Editor 之间的紧密关联和同步。
ad原理图封装怎么和pcb封装关联
AD原理图封装与PCB封装关联是电子设计自动化（EDA）过程中的重要环节。为了实现这一关联，需要遵循一定的步骤和注意事项。 一、AD原理图封装与PCB封装的关联原理 在电子设计中，原理图封装和PCB
2023-12-13 15:43:29
cadence16.6生成网表后原理图与PCB不能正常交互，为何？
cadence16.6生成网表后原理图与PCB不能交互，交互功能勾选了，原理图改网络重新生成网表PCB的网络也会相应改过，PCB选择器件高亮原理图相应的也会有关联，但是在原理图选择元器件PCB不会
凛伊尔
2021-09-09 17:10:24
ad怎么把原理图和pcb相关联
在Altium Designer（简称AD）中，将原理图和PCB相关联是一个重要的设计步骤，它确保了从逻辑设计到物理实现的顺利过渡。以下是实现原理图和PCB相关联的步骤： 一、分配元件封装 检查并
2024-09-02 16:34:36
Altium Designer原理图PCB转换到cadence的方法(一)
今天和大家分享一个详细的AD(altium designer21)软件的原理图和PCB转化为cadence 17.4【orcad和allegro】的图文详解。这里需要解释一下，AD的原理图和PCB
2023-03-07 16:10:39
Altium Designer原理图PCB转换到cadence的方法(二)
今天和继续大家分享一个详细的AD(altium designer21)软件的原理图和PCB转化为cadence 17.4【orcad和allegro】的图文详解第二期，PCB转换。
2023-03-07 16:10:32

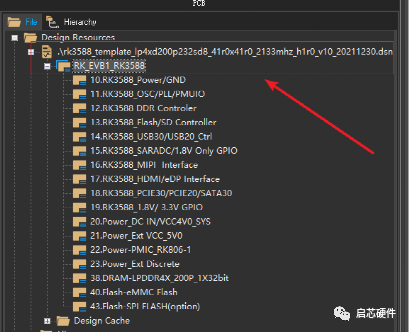

Cadence生成PDF原理图，这一篇就足够！
Cadence是一种当前非常流行的应用于硬件设计的原理图和PCB布局布线工具。 使用Cadence原理图设计工具-Allegro Design Entry CIS完成原理图设计之后，我们通常会
2023-11-02 08:55:01
cadence如何添加和导出原理图封装库
在使用cadence进行电子电路原理图设计时，突然发现一个问题，那就是cadence添加和导出原理图封装库的方式与altium designer还完全不一致。
2023-03-26 17:44:55
Cadence设计原理图常用导出方案分享
电路工作到了后期需要汇报或者写文章需要设计原图 ，这里整理一下Cadence设计原理图常用导出方案。 前期工具用的好，后期处理没烦恼，Cadence自带工具其实很强大，只是你没尝试用。 仿真环境：虚拟机Linux下Cadence617 原理图绘制工具：virtuoso
60user88
2021-01-15 07:48:05
从原理图捕获到PCB布局的整个设计过程
完成原理图设计后，就该开始PCB设计了。Quadcept是一个集成设计环境，其中原理图和PCB相互关联，可以同时访问。要将您的原理图信息传输到 PCB设计文档，请在功能区菜单的“完成”选项卡中选择“传输到PCB”命令。请注意，如果没有封装模型链接到原理图元件，则无法运行此命令。
2022-08-15 10:41:32
AD20原理图跟PCB怎么交互
中原理图和PCB交互的主要方式和步骤： 一、创建项目和关联文件 创建新项目 ：首先，在AD20中创建一个新的项目，这将作为原理图和PCB文件的容器。 添加原理图文件 ：在项目下，添加并绘制原理图。确保原理图中的所有元件都已正确放置并连接。 创建PCB文件 ：同样在项目下，
2024-09-02 17:19:12
cadence16.6突然出问题打开看不到原理图
今天打开cadence16.6，突然发现打开看不到原理图了，PCB也打不开了。。。不知道是为啥，，，昨天还能打开啊有的原理图能打开，但是看不到。。。有的原理图直接就打不开，弹出以上的提示。。我进PCB以前能打开的文件也打不开了，，，大神们看看你们有遇到过吗，小弟感激不尽啊！！！
猪尾巴草儿
2019-05-28 16:20:00
cadence高速电路板设计与仿真-原理图与PCB设计第3版-高清无水印-part1
cadence高速电路板设计与仿真-原理图与PCB设计第3版,由于附件超过30M，无法上传，分成两部分，两个贴子上传
緈諨感覺
2021-08-26 11:04:34
原理图和pcb的关系
原理图和pcb的关系 原理图和PCB之间有着密切的关系，它们是电子设计中两个不可分割的部分。原理图是电子设备的逻辑和电路图纸，而PCB（Printed Circuit Board，印刷电路板）则是
2023-12-07 15:37:33
Cadence16.6打开原理图是空白文件
cadence16.6 OrCAD打开原理图是空白的啊，不知道是为什么，昨天都没问题，今天就这样了，PCB也打不开了。。。有大佬遇到这样的情况吗？在线等，挺急的，谢谢。
猪尾巴草儿
2019-05-30 09:00:32
PCB原理图与PCB设计文件的区别
一站式PCBA智造厂家今天为大家讲讲PCB原理图与PCB设计文件有什么区别？PCB设计原理图元素。在谈到印制电路板时，新手经常将“ PCB原理图”和“ PCB设计文件”搞混，但实际上它们是指
2023-08-01 09:14:50
迅为iMX6ULL终结者Linux开发板硬件资料参考（cadence原理图+pcb）
我们开发板在设计的时候，目的是为了匹配更多的外设，让客户可以进行更好的学习，但在实际开发时，很多外设是用不到的，反而会增加成本、占用功能引脚，所以为了解决这一问题，在我们的资料里提供了底板的cadence的原理图工程以及PCB工程，可以根据提供好的工程，来实现真正意义上的裁剪、设计自己的开发板。
无人岛
2022-06-30 14:25:04

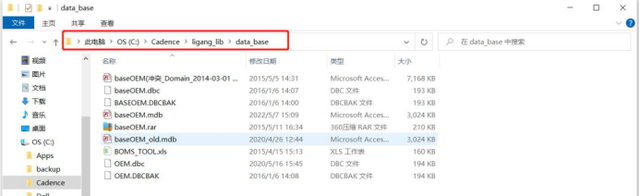

Cadence 16.6连接到数据库的详细步骤
