在PCB设计中，常用的去耦电容（也称为旁路电容）主要有以下几种类型和典型型号系列（需注意：具体完整型号包含封装、容值、电压等参数，这里提供的是制造商常用的系列名称，实际选型需结合具体参数）：
⭐ 主流选择 - 多层陶瓷电容（MLCC）
-
通用型/X7R/X5R材质系列：
- 村田 (Murata)：
GRM系列 (如GRM188R71C104KA01D - 0402封装，0.1uF, 16V) - 三星电机 (SEMCO)：
CL系列 - 国巨 (YAGEO)：
CC系列 - 太诱 (Taiyo Yuden)：
JMK系列 - TDK：
C系列 (如C1005X5R1C104K050BC - 0402封装，0.1uF, 16V) - 风华高科 (FH)：
CC系列 - 宇阳科技 (EYANG)：
01系列 - 基美 (KEMET)：
C系列
- 村田 (Murata)：
-
高频低ESL/ESR，NPO/C0G材质系列 (用于超高频、时钟、RF电路)：
- 上述品牌通常也有对应的C0G/NPO材质的系列，型号前缀或材质标识会不同 (如村田的
GRM系列中C0G材质的型号)。
- 上述品牌通常也有对应的C0G/NPO材质的系列，型号前缀或材质标识会不同 (如村田的
⭐ 中/大容量或特定需求 - 钽电容
- 固体二氧化锰钽电容：
- 基美 (KEMET)：
T491系列 (通用标准型)，T520系列 (低ESR)，T530系列 (超低ESR Polymer) - 威世 (Vishay)：
293D系列 (标准型)，594D系列 (低ESR) - AVX：
TAJ系列 (标准型)，TPS系列 (低ESR Polymer) - Panasonic (松下)：
EEF-ST/EEF-UE系列 - NEC/京瓷 (Kyocera AVX)： 同上AVX系列
- 基美 (KEMET)：
⭐ 更大容量 (较少用于高频去耦，主电源稳压储能) - 铝电解电容
- 尼吉康 (Nippon Chemi-Con)：
KZE,KZH,KZM(普通品)，PS(高分子聚合物) - 红宝石 (Rubycon)：
ZL,ZK,YXJ,YXG(普通品)，ZLH(低ESR),MXH/MXC(高分子聚合物) - 松下 (Panasonic)：
FC,FK,FR(普通品)，OS-CON(高分子聚合物/Solid Polymer) - 黑金刚 (Samxon)：
RS,RD等系列 - 艾华 (Aishi)：
CD110等系列
✅ 选型关键点（比具体型号更重要）
- 封装 (Size)： 0402 (1.0x0.5mm), 0603 (1.6x0.8mm), 0805 (2.0x1.2mm) 是最常用的MLCC去耦电容封装。选最小可行封装（高频特性好）。
- 容值 (Capacitance)： 0.1uF (100nF) 是最常用、最通用的高频去耦容值。通常还会并联一个更大容值电容（如10uF）处理低频纹波。
- 电压 (Rated Voltage)： 务必高于电路实际工作电压，通常留有50%-100%余量（低压数字电路常用10V, 16V, 25V）。
- 材质/特性 (Dielectric)：
- 高频去耦首选MLCC： 体积小，ESR/ESL极低。
- 材质： X7R/X5R (通用)，C0G/NPO (要求高稳定性、高频特性)。
- ESR (等效串联电阻)： 越低越好，尤其对于高频去耦。
- 制造商和品牌： 选择如Murata, TDK, Samsung, YAGEO, Taiyo Yuden, KEMET, Vishay, AVX 等知名品牌，品质和供货更有保障。国内风华(FH)、宇阳(EYANG)、宇瑞(Uniohm)等品牌也在广泛使用。
? 总结与建议
- 最常用、最推荐的去耦电容： 0402或0603封装的0.1uF (104) X7R/X5R材质MLCC电容，电压选10V或16V。制造商品牌选上述知名品牌即可。
- 高频/时钟电路： 优先考虑C0G/NPO材质的MLCC。
- 需要稍大容值且空间允许/成本敏感： 可考虑0603或0805封装的1uF或10uF MLCC。
- 需要较大容值且对ESR有一定要求： 考虑低ESR钽电容（注意电压降额50%使用！）或高分子聚合物铝电解电容。
- 实际型号： 在元器件分销商网站（如Digi-Key, Mouser, LCSC, 云汉芯城等）根据封装、容值、电压、材质筛选，选择知名品牌的对应系列型号即可。例如搜索“0402 0.1uF 10V X7R 电容”，会出现Murata GRM155R71C104KA88J等具体型号。
简单说：搞不清时，优先用小封装的0.1uF陶瓷电容（0402或0603），选大品牌就行。
如果需要针对特定电压、封装的型号推荐，可以告诉我具体要求（如“需要0402封装，0.1uF, 16V的MLCC推荐具体型号”），我可以帮你查找当前常用型号。?
PCB去耦电容怎么放置？怎么选择去耦电容？
PCB去耦电容怎么放置？怎么选择去耦电容？ PCB（印刷电路板）去耦电容用于保持集成电路（IC）在运行过程中的稳定性，减少功率噪声和干扰。它们通常由多个电解电容组成，安装在布局上，以提供电源去耦
2023-11-29 11:03:19
用于Virtex-6的PCB去耦电容是什么
在ug373“Virtex-6 FPGA PCB设计指南”v1.3中，不需要用于Vccaux和Vcco的去耦电容（表2-1至2-2），而在我读过的早期版本中，数字并非都是零（我不记得确切的数字）。这些0与ug373以及ML605原理图中的以下描述相矛盾。对此有什么正确的答案？
Sandyjia
2020-06-08 11:03:50
FPGA PCB设计中7系列配电系统介绍

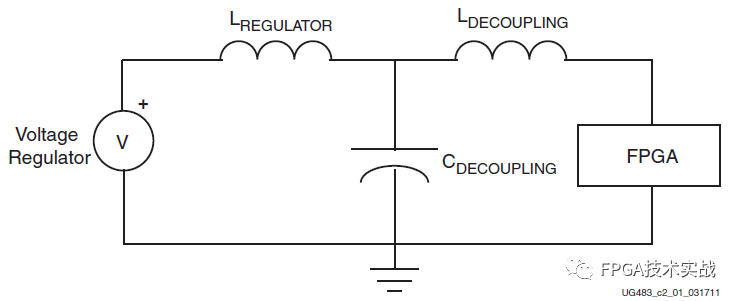

引言：我们继续介绍FPGA PCB设计相关知识，本章介绍7系列FPGA的配电系统（PDS），包括去耦电容器的选择、放置和PCB几何结构，并为每个7系列FPGA提供了一种简单的去耦方法。另外，还介绍了
2021-03-12 14:42:45
Virtex 6 FPGA的目标阻抗值是什么？
嗨，我目前正在使用75K Virtex-6 FPGA（XC6VLX75T_FFG484）。如果我们看一下Virtex-6 FPGA PCB设计指南（ug373-ver 1.3.1）中的“PCB去耦
uweujvwerw
2020-06-18 15:30:22
详解去耦电容：去耦电容的PCB布局布线
从电源上看，没有去耦电容的时候如左侧的波形，加上了去耦电容之后变成了右侧的样子，供电电压的波形变得干净了，我们称该电容的作用是去掉了耦和在干净的DC上的噪声，所以该电容被称之为去耦电容。
2024-03-27 14:08:48
【设计技巧】PCB设计中考虑电磁兼容（上）
。然而还是有一些普遍的规则可以作为普遍指导方针来对待。PCB 布线的一般原则是：1）增大走线的间距以减少电感耦合和电容耦合的干扰；2）平行的布电源线和地线以使 PCB 去耦电容达到最佳；3）将敏感的高频线
tinlyxian
2019-08-13 08:00:00
什么是PCB中的板级去耦呢
一，什么是PCB中的板级去耦呢？ 板级去耦其实就是电源平面和地平面之间形成的等效电容，这些等效电容起到了去耦的作用。主要在多层板中会用到这种设计方法，因为多层板可以构造出电源层和地层，而一层板
2022-02-10 11:34:48
什么是PCB中的板级去耦
一，什么是PCB中的板级去耦呢？ 板级去耦其实就是电源平面和地平面之间形成的等效电容，这些等效电容起到了去耦的作用。主要在多层板中会用到这种设计方法，因为多层板可以构造出电源层和地层，而一层板
2022-02-10 10:03:29
分享PCB中的去耦电容设计

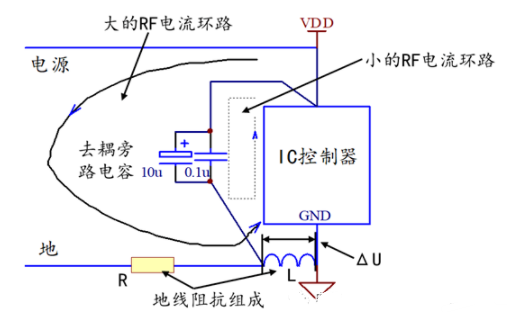

在数字电路及IC控制器电路中，必须要进行电源去耦。当元件开关消耗直流能量时，没有去耦电容的电源分配网络中将发生一个瞬时尖峰。这是因为电源供电网络中存在着一定的电感，而去耦电容能提供一个局部的没有电感的或者说很小电感的电源。
2024-01-10 15:31:13
什么是去耦电容？为什么要去耦？去耦电容的PCB布局布线设计
去耦（decoupling）电容也称退耦电容，一般都安置在元件附近的电源处，用来滤除高频噪声，使电压稳定干净，保证元件的正常工作。
2023-08-06 17:02:56
旁路电容和去耦电容的基础知识
Part 1 旁路电容和去耦电容基础知识 “旁路电容”和“去耦电容” 一、定义和区别 旁路（bypass）电容：是把输入信号中的高频成分作为滤除对象； 去耦（decoupling）电容：也称退耦电容
2022-10-25 20:36:59
PCB板去耦电容的大小选择与布置
工作时产生的ΔI噪声电流，保证工作电源电压的稳定。它的大小为PCB上所有负载电容和的50~100倍。它应放置在紧靠PCB外接电源线和地线的地方，印制线密度很高的地方。这不仅不会减小低频去耦，而且还会为PCB上布置关键性的印制线提供空间。
2023-06-15 18:04:01
什么是去耦电容？为什么要去耦？
去耦（decoupling）电容也称退耦电容，一般都安置在元件附近的电源处，用来滤除高频噪声，使电压稳定干净，保证元件的正常工作。
2022-10-24 10:46:49
浅谈PCB中的去耦电容设计

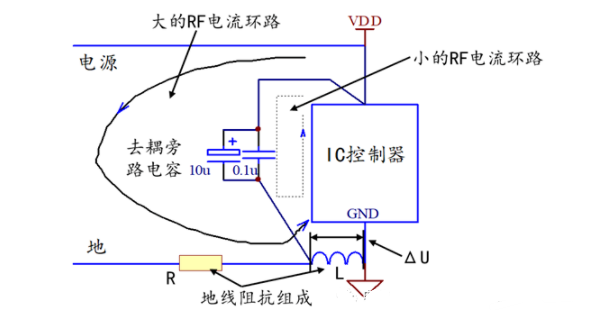

能量从高频器件的电源端泄放到电源分配网络。去耦电容也为器件和元件提供一个局部的直流源，这对减小电流在板上传播浪涌尖峰很有作用。 在数字电路及IC控制器电路中，必须要进行电源去耦。当元件开关消耗直流能量时，没有去
