在 PCB 设计中处理 RS-485 通信线路时，是否需要走阻抗线（即进行阻抗控制）取决于具体应用场景，但通常强烈推荐进行阻抗控制，尤其是对于高速或长距离通信。以下是关键考虑因素和结论：
? 核心结论：
- 非绝对必须，但强烈推荐： RS-485 标准本身没有强制规定必须进行阻抗控制。
- 取决于速率和距离：
- 低速 & 短距离 (例如 ≤ 500kbps & < 10米)： 如果不做阻抗控制，通常也能工作。更关注终端电阻匹配（通常在电缆两端各接一个 120Ω 电阻）。
- 中高速 & 长距离 (例如 > 500kbps 或 > 10米)： 必须进行阻抗控制！ 否则信号反射会导致波形畸变、振铃、数据错误甚至通信失败。
- 最佳实践： 无论速率距离，进行阻抗控制并确保使用正确的终端电阻，是保证信号完整性和系统鲁棒性的最佳工程实践。
? 为什么推荐/需要阻抗控制？
- 信号完整性： RS-485 使用差分信号（A 线和 B 线）。阻抗控制（通常是差分阻抗 100Ω - 120Ω）确保信号在传输线中传播时具有一致的特性阻抗，最小化信号在阻抗不连续点（如连接器、终端电阻、分支点）的反射。
- 减少反射和振铃： 阻抗失配是信号反射的主要原因。反射会造成：
- 信号边沿模糊、过冲/下冲。
- 波形振铃（振荡）。
- 接收端采样错误（误码）。
- 降低噪声裕量，使系统更易受干扰影响。
- 提高抗噪能力： 良好的阻抗匹配能更好地发挥差分信号的抗共模噪声优势。
- 支持更高速率和更长距离： 是实现可靠的高速（如 10Mbps 甚至更高）和长距离（数十米至千米级）RS-485 通信的基础。
? 如何进行 RS-485 走线的阻抗控制？
- 目标阻抗： 差分阻抗通常设计为 100Ω 或 120Ω。这应与您选择的通信电缆的特性阻抗以及两端连接的终端电阻（通常是 120Ω）匹配。
- PCB 层叠与参考层：
- 差分线 必须 走在具有完整参考平面（通常是 GND）的层上。
- 避免跨分割（Split Planes）或无参考区域走线。
- 差分对参数：
- 线宽： 根据 PCB 板材、层叠厚度计算。
- 线间距： 差分对内两根线（A 和 B）之间的间距是关键参数，需要根据目标阻抗计算。通常在 4-8mil (0.1mm - 0.2mm) 量级。
- 等长： 严格匹配 A 线和 B 线的长度（一般控制在 5-10mil / 0.125mm - 0.25mm 以内），保证信号同时到达，维持差分信号的对称性。
- 避免锐角拐弯： 使用 45° 角或圆弧拐弯。
- 远离干扰源： 远离开关电源、时钟线等噪声源。
- 终端电阻： 阻抗控制必须与电缆两端的 120Ω 终端电阻配套使用才有效。终端电阻吸收到达末端的信号能量，防止反射。
? 总结：
- 问：485 PCB 需要走阻抗线吗？
- 答：
- 对于低速短距离应用，技术上可以不严格控制阻抗（但终端电阻必须加），风险相对较低。
- 对于中高速或长距离应用，阻抗控制是必需的，否则通信可靠性无法保证。
- 强烈建议在任何 RS-485 PCB 设计中都进行差分阻抗控制（目标 100Ω/120Ω）并正确使用终端电阻。 这是提高信号质量、可靠性和系统稳定性的关键设计措施，是专业设计的体现。
⚡ 最佳实践：遵循差分阻抗设计规范并严格布局布线，确保信号完整性！
通常都有哪些线需要控阻抗呢，需要控多少om阻抗呢？
通常都有哪些线需要控阻抗呢，需要控多少om阻抗呢？ 在高速信号传输中，线路的阻抗控制是非常重要的。阻抗的控制可以减少信号反射和干扰，提高信号传输的可靠性和性能。因此，通常需要控制以下几类线的阻抗
2023-10-30 10:03:31
低通滤波器设计需要考虑PCB寄生参数么？
低通滤波器设计需要考虑PCB寄生参数么？ 在进行低通滤波器设计时，需要考虑PCB的寄生参数对滤波器性能的影响。这是因为，元器件和线路之间必然存在一定的不完美性，例如电感和电容的散值、阻抗不匹配等
2023-10-25 15:14:31
什么是阻抗控制如何对PCB进行阻抗控制
阻抗控制最终需要通过PCB设计实现，对PCB板工艺也提出更高要求，经过与PCB厂的沟通，并结合EDA软件的使用，按照信号完整性要求去控制走线的阻抗。
2019-09-06 11:52:29
班通科技：PCB线宽线距对阻抗的影响有哪些？
PCB线宽主要决定阻抗大小，线距主要影响耦合强度和差分/共面结构的阻抗；加宽线宽会降低阻抗，增大线距一般会增加差分或共面结构的阻抗。因此，PCB阻抗与线宽线距的关系是——线宽增加会导致阻抗降低，而线
2026-01-20 17:53:21
PCB板阻抗线有无参考层阻抗如何变化？
PCB板阻抗设计：阻抗线有无参考层阻抗如何变化？生产PCB时少转弯的阻抗线的阻抗更容易控制稳定性？
h1654155957.9311
2023-04-10 17:03:31
PCB设计走线的阻抗控制简介
通道。 需要说明的是，在具体的PCB层叠设置时，要对以上原则进行灵活掌握和运用，根据实际单板的需求进行合理的分析，最终确定合适的层叠方案，切忌生搬硬套。 PCB设计走线的阻抗控制简介 在PCB
riverdj
2023-04-12 15:12:13
请问STM32F4与SRAM连接需要走蛇形线吗？
小白请教各路大神，STM32F4与SRAM连接需不需要走蛇形线，一个学长说要走蛇形线，然后我就走了，结果很不好走，然后看开发板上的连接发现没有蛇形线，我就不知道到底该怎么办了，求指教，原子哥，急救！
hwerewer
2019-07-29 02:29:19
什么是PCB线路板走线阻抗
任何驱动器的电流产生至少某种阻抗。通常，对于信号而言，通常必须有相当快的上升时间，以使走线阻抗成为问题，但重要的是要意识到走线阻抗存在并可能成为问题。 但是，为什么我们需要担心走线阻抗呢？为什么存在并且可以控制
2020-09-21 21:22:51
PCB的层压介绍与阻抗计算
曾经的LowHuang在PCB设计入门时，总是听身边的攻城狮讲，高频电路设计有多么复杂，要走蛇形走线，要阻抗计算.....说得让人有点听不懂，于是LowHuang觉得这人NB，心想总有一天我也要这么NB，然后去忽悠下对坐我对面拉线那个妹子。
2022-08-29 15:40:37
如何利用EDA软件对PCB进行阻抗控制
常见的信号，如PCI总线、PCI-E总线、USB、以太网、DDR内存、LVDS信号等，均需要进行阻抗控制。阻抗控制最终需要通过PCB设计实现，对PCB板工艺也提出更高要求，经过与PCB厂的沟通，并结合EDA软件的使用，按照信号完整性要求去控制走线的阻抗。
2019-12-31 15:42:08
在完成PCB设计后一般要怎样跟板厂对接使其了解哪些线需要做阻抗匹配呢？
在完成PCB设计后一般要怎样跟板厂对接使其了解哪些线需要做阻抗匹配呢？ 在完成PCB设计后，为了使其与板厂对接，必须先了解哪些线需要进行阻抗匹配。阻抗匹配是在 PCB 设计过程中非常重要的一部分
2023-10-30 10:03:34
PCB阻抗线怎么走线？多层PCB阻抗线走线技巧分享
PCB 阻抗是高频工作时电路的电容和电感的组合，虽然也是以Ω为单位测量，但是与作为直流特性的电阻有些不同，阻抗是一种交流特性，意味着与频率有关，而电阻则不是。
2024-02-22 10:20:33
为你解读，PCB电路板的边缘是否需要走高速信号线？
我们经常在教科书或者原厂的PCB Design Guide里看到一些关于高频高速信号的设计原则，其中就包括在PCB电路板的边缘不要走高速信号线，而对于板载PCB天线的设计来说，又建议天线要尽量靠近
lingjianghui
2020-03-30 08:00:00
如何用TDR阻抗测量仪快速定位PCB传输线故障？

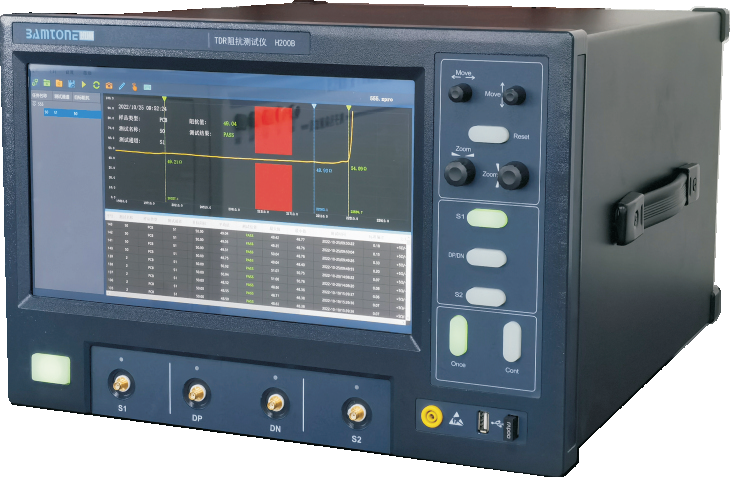

： 确保TDR阻抗测量仪已正确连接并校准。根据需要选择合适的测试针板和夹具。 测试设置： 将待测的PCB板放置在样品支架上，并确保固定稳固。使用测试针板与PCB上的传输线连接。 启动测试： 在TDR阻抗测量仪上选择相应的测试程序或设置测试参数。启动测
