在Cadence Allegro PCB Editor中添加层的步骤如下：
1. 进入层叠管理器
- 打开设计文件后，选择菜单栏：Route → Cross-Section...
（或旧版本：Setup → Cross-Section...）
2. 添加新层
- 在层叠管理器窗口中：
- 右键点击 现有层之间的分隔线（如 TOP 和 GND 之间）。
- 选择 "Add Layer Above"（上方添加）或 "Add Layer Below"（下方添加）。
3. 配置新层属性
- 设置关键参数：
- Type（类型）：
- CONDUCTOR：信号/电源层（走线层）
- PLANE：整片铜皮层（电源/地平面）
- DIELECTRIC：介质层（绝缘材料）
- Material（材料）：选择介电材料（如 FR-4）。
- Thickness（厚度）：输入层厚度（单位需匹配设计）。
- Layer Name：自定义层名（如 "PWR1"、"GND2"）。
? 注意：
- 信号层需设置 "Conductor" 类型。
- 电源/地层建议设为 "Plane" 类型（负片输出）或 "Conductor"（正片）。
4. 设置相邻介质层
- 添加导体层后，Allegro 会自动生成相邻介质层。确保介质层参数正确：
- 检查 Er（介电常数） 和 Loss Tangent（损耗角正切） 是否符合板材要求。
5. 保存并验证
- 点击 "OK" 保存层叠结构。
- 通过 "View → Stack-up" 检查层叠顺序和属性。
关键注意事项
- 层对称性：
多层板建议保持层叠对称（如 8 层板典型结构：Top-Gnd-Sig-Pwr-Pwr-Sig-Gnd-Bottom）。 - 阻抗控制：
添加层后需重新计算阻抗线宽（通过 "Tools → Impedance Calculation"）。 - 平面分割：
若添加电源层，需用 "Shape → Rectangular/Polygon" 绘制铜皮并分配网络。 - 过孔更新：
新层可能需调整过孔定义（Setup → B/B Via Definitions）。
常见问题
- 层无法添加？
检查设计是否处于 "Setup Mode"（菜单：Setup → Design Parameters → Design → 勾选 Allow Etch Edit）。 - 层名重复？
确保层名称唯一（如 GND1, GND2）。 - 负片显示异常？
平面层若设为 "Plane"，需通过 "Display → Color/Visibility → Stack-Up" 开启负片显示。
通过合理规划层叠结构，可优化信号完整性、电源分配和EMC性能。建议参考 PCB 板材厂商的层叠模板（如 Isola、Shengyi 提供的标准叠构）。
Cadence Allegro PCB过孔添加与设置
Cadence Allegro PCB过孔添加与设置 在进行PCB设计时，都必须使用到过孔，对走线进行换层处理。在走线进行打过孔之前，必须先要添加过孔，这样在PCB布线时才可以使用过孔，具体操作
2023-04-12 07:40:06
Cadence Allegro在PCB中手动或者自动添加差分对属性
Cadence Allegro在PCB中手动或者自动添加差分对属性 设计PCB过程中，若设计中有差分对信号，则需要将是差分的2个信号设置为差分对，设置差分对有2种方式：手动添加及自动添加 一、手动
2022-12-16 08:00:07
AD中的PCB如何增加布线层呢？
AD中的PCB如何增加布线层呢？ 在AD软件中，要增加布线层，需要进行以下步骤： 步骤1：打开AD软件 首先，打开AD软件，并创建一个新的PCB文件。 步骤2：增加板层 在PCB编辑器中，选择
2023-10-26 17:47:22
cadence如何添加和导出原理图封装库
在使用cadence进行电子电路原理图设计时，突然发现一个问题，那就是cadence添加和导出原理图封装库的方式与altium designer还完全不一致。
2023-03-26 17:44:55
PCB设计中的叠层
1 层叠的定义及添加 对高速多层板来说，默认的两层设计无法满足布线信号质量及走线密度要求，这个时候需要对PCB层叠进行添加，以满足设计的要求。 2 正片层与负片层 正片层就是平常用于走线的信号层
2020-10-30 18:05:05
Cadence allegro添加PCB封装库的详细步骤

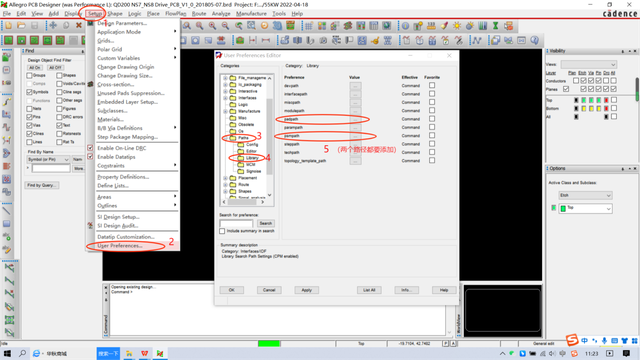

首先打开需要的PCB文件，点击setup→user preferences，在弹出的对话框中选择paths→library→padpath/psmpath（这两个路径都要添加上，否则从原理图导PCB的时候可能会报错）。
