好的，PCB（印制电路板）和封装基板（Package Substrate）虽然都是用于承载电子元器件并提供电气连接的基板，但它们在电子系统中扮演着不同层级的角色，存在明显的差异。以下是主要的区别点：
-
功能层级与应用对象不同：
- PCB (印制电路板)：
- 系统级互联： 主要用于整机或系统层面，作为各种封装后的元器件（如芯片封装、电阻、电容、连接器等） 的安装平台和电气互连载体。
- 连接封装体： 它的互连对象是已经封装好的、具有引脚（如DIP、SOP、QFP、BGA等）或焊盘（如QFN）的元器件。
- 作用： 实现元器件之间的信号传输、电源分配、提供机械支撑。
- 封装基板 (Package Substrate)：

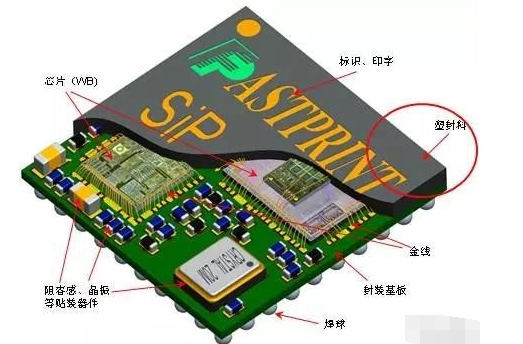

- 芯片级封装： 主要用于半导体芯片封装内部，作为裸芯片 (Bare Die) 与下一级载体（通常是PCB） 之间的电气互连和物理支撑桥梁。
- 连接裸芯片与PCB： 它一面通过精细的引线键合（Wire Bonding）或倒装芯片（Flip Chip, FC）技术直接连接裸芯片的焊盘（Bond Pad），另一面通过焊球（Ball Grid Array, BGA）或焊柱（Land Grid Array, LGA）连接到PCB上。
- 作用： 保护脆弱的裸芯片，重新分布（Fan-out/Fan-in）芯片上高密度、小间距的焊盘到PCB可接受的、间距更大的焊盘阵列上；提供散热通路；有时集成无源元件。
- PCB (印制电路板)：
-
结构与复杂度不同：
- PCB：
- 层数： 层数范围很广，从单层、双层到几十层不等，取决于系统复杂度。
- 线宽/线距/孔径： 相对较大（通常在几十微米到几百微米级别）。通孔（Via）直径也较大。
- 特征尺寸： 精度要求相对较低（微米级）。
- 封装基板：
- 层数： 通常层数较少，从1层（单层基板，非常少见）到十几层不等，但高密度互连（HDI）技术应用广泛。
- 线宽/线距/孔径： 极其精细（可以达到几个微米甚至亚微米级别）。使用微通孔（Microvia）、盲孔（Blind Via）、埋孔（Buried Via）等HDI结构实现高密度布线。焊盘（Bump Pad）间距非常小。
- 特征尺寸： 精度要求非常高（亚微米级），以实现芯片级互连。
- PCB：
-
材料不同：
- PCB：
- 常用材料： 主要是FR-4环氧玻璃纤维布基覆铜板（成本较低，通用性好），也有高性能材料如聚酰亚胺（PI）、聚四氟乙烯（PTFE）、BT树脂基、金属基板（用于散热）等，用于高频、高速或高可靠性应用。
- 特性： 强调机械强度、绝缘性、耐热性（足以承受焊接和组装过程）、成本。
- 封装基板：
- 常用材料： 要求极低的热膨胀系数（CTE） （接近硅芯片的CTE，减少热应力）、高尺寸稳定性、优异的电气性能（低介电常数Dk，低损耗因子Df）、高频特性好。
- 典型基材： 主要包括：
- BT树脂/玻纤布基覆铜板： 传统常用。
- ABF薄膜（味之素积层膜）： 目前FC-BGA等高端封装的主流材料，由环氧树脂和SiO2填料组成，可实现超高密度布线（<5μm）。
- 陶瓷基板： 如氧化铝（Al2O3）、氮化铝（AlN），用于高功率或高频应用。
- 柔性基材（PI/PET）： 用于柔性封装（如COF）。
- 特性： 更强调与芯片的CTE匹配性、高密度布线能力、高频高速信号完整性、散热性能（特别是高功率芯片）。
- PCB：
-
制造工艺与精度不同：
- PCB： 采用标准的PCB制造工艺流程（开料、钻孔、沉铜、线路成像、蚀刻、阻焊、表面处理等），设备规模和精度相对封装基板低。
- 封装基板： 制造工艺更加精细和复杂，大量应用半导体制造工艺技术，如半加成法（SAP）、改进型半加成法（mSAP）来实现超精细线路；需要高精度的光刻、电镀、蚀刻设备；对洁净度、缺陷控制要求极高（接近IC制造水平）。
-
成本定位不同：
- PCB： 追求规模化、低成本，材料成本和制造成本是主要考量。FR-4板成本最低。
- 封装基板： 由于材料特殊（如ABF）、工艺复杂且精度要求极高，单位面积成本通常远高于普通PCB。它是芯片封装成本的重要组成部分。
总结：
| 特征 | PCB (印制电路板) | 封装基板 (Package Substrate) |
|---|---|---|
| 核心功能 | 系统级互联 (连接封装好的元器件) | 芯片级互联 (连接裸芯片到PCB) |
| 应用层级 | 整机/系统板级 | 芯片封装内部 (一级封装) |
| 直接对象 | 封装好的元器件 (IC, R, L, C, Connector 等) | 裸芯片 (Die) 和 PCB |
| 结构密度 | 相对宽松 (线宽/距/孔较大，几十至几百μm) | 极其精细 (线宽/距/孔很小，几微米至亚微米，HDI) |
| 材料特性 | FR-4为主，强调强度/绝缘/成本 | BT/ABF/陶瓷为主，强调CTE匹配芯片/高密度/高频/散热 |
| 制造工艺 | 标准PCB工艺，精度相对较低 | 接近半导体工艺 (光刻/SAP/mSAP)，精度要求极高 |
| 成本 | 相对较低 (尤其FR-4) | 单位面积成本非常高 (材料和工艺昂贵) |
| 类比 | 主板、显卡板、手机主板 | 芯片下面的“转接板”（如BGA封装下的绿色/棕色基板） |
简单来说：可以把封装基板理解为芯片（裸Die）的“贴身载体”和“翻译官”，它直接面对芯片上微小密集的焊点，将其转换成PCB能处理的、间距更大的焊点阵列。而PCB则是整个电子系统的“骨架”和“神经系统”，承载并连接各种封装好的元器件（包括装在封装基板上的芯片）。封装基板在技术和材料上更接近于半导体制造，而PCB更偏向于传统的板级制造。
