好的，为您总结设计 PWM 调速电路 PCB 时需要特别注意的关键点和建议：

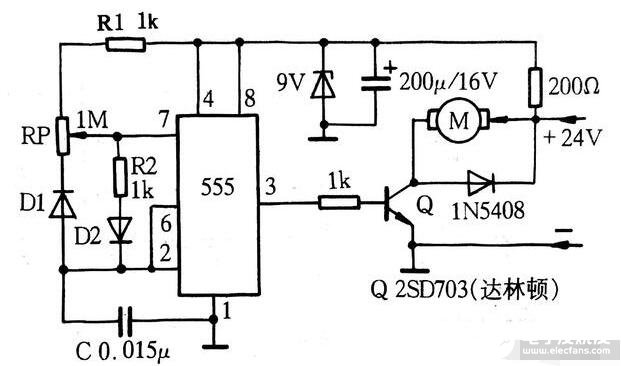

核心目标： 在 PCB 上实现一个稳定、高效、低噪声的 PWM 调速电路，关键在于处理 PWM 信号的高速开关特性带来的挑战（如噪声、干扰、地弹、散热）。
PCB 设计关键原则与实践
-
分区与布局：
- 功能分区： 明确划分区域：
- 控制信号区： MCU/控制器、晶振、小信号元件（如PWM信号生成电路）。
- 功率驱动区： PWM驱动器芯片、MOSFET/IGBT及其栅极驱动电阻/二极管、续流二极管、功率去耦电容。
- 功率输入/输出区： 电源输入滤波电容、电机/负载连接端子、电流采样电阻（若有）。
- 关键路径最短化： 特别是：
- MOSFET 栅极驱动回路： PWM驱动器输出 -> 栅极电阻 -> MOSFET 栅极 -> MOSFET 源极 -> 返回驱动器的GND引脚。这个环路面积必须最小（使用短粗连线，驱动器靠近MOS管放置），以减少寄生电感（引起振铃、开关损耗增加、甚至误导通）。
- 功率回路（开关回路）： 电源+ -> 高边MOSFET漏极 -> 高边MOSFET源极（或低边MOSFET漏极） -> 低边MOSFET源极 -> 电流采样电阻（若有）-> 功率地 -> 电源返回端。这个环路（包含续流路径）面积也必须最小，以降低辐射EMI和传导EMI，减少回路电感（降低开关损耗和电压尖峰）。
- PWM 信号线： 从控制器到驱动器的PWM信号线应尽量短直，避免靠近高速开关节点或噪声源。
- 功能分区： 明确划分区域：
-
接地 (GND) 设计： 这是最关键的部分之一！
- 星型接地或单点接地： 对于中小功率电路，强烈推荐。
- 建立一个主接地点（星点），通常在电源输入滤波电容的负端附近。
- 功率地： 功率回路中的所有低阻抗路径（MOSFET源极、电流采样电阻、输入/输出滤波电容负极、驱动器功率GND引脚）单独、短而宽的走线/铺铜连接到星点。
- 信号地： 控制电路（MCU、小信号元件、驱动器逻辑GND引脚）单独、短而宽的走线/铺铜连接到星点。确保驱动器有分开的PGND和SGND时正确连接。
- 避免地环路： 不要让功率电流流过信号地路径。
- 接地层： 对于复杂或多层板非常有效。
- 优先使用完整的地平面层（通常是中间层）。
- 功率地和信号地可以在同一平面上，但严格分区：通过清晰的“壕沟”或用0欧电阻/磁珠在星点处单点连接功率地和信号地。确保功率电流不会流过信号地所在的区域。
- 即使有地平面，MOSFET源极、驱动器GND、滤波电容负极等关键功率接地点仍需用过孔直接、多点连接到地平面。
- 关键点： MOSFET源极到驱动器PGND的路径阻抗必须极低！使用短宽走线/铺铜+多个过孔。
- 星型接地或单点接地： 对于中小功率电路，强烈推荐。
-
电源去耦与滤波：
- 高频去耦： 在每个MOSFET的漏-源极（或驱动器芯片的VCC和PGND之间）以及控制器电源引脚附近，紧挨着器件放置高质量、低ESL的陶瓷电容（如0.1uF X7R/X5R 0603/0805）。为功率级（特别是驱动器VCC）并联添加更大容值的电解电容或钽电容（如10uF-100uF）进行储能和低频滤波。
- 电源输入滤波： 在电源入口处放置大容量电解电容（储能）和陶瓷电容（滤除高频噪声）。可添加LC滤波器（铁氧体磁珠+电容）进一步抑制来自电源线的传导噪声。
- VCC 隔离： 如果控制器敏感，可考虑用磁珠或小电阻+电容为控制器的模拟/数字电源进行滤波隔离。
-
降低 EMI 和噪声耦合：
- 最小化开关环路面积： 见第1点，这是降低辐射EMI最有效的方法。
- 布线隔离：
- 将 PWM信号线、敏感模拟信号线（如反馈信号） 与功率走线（特别是MOSFET漏极/源极）、大电流路径保持足够距离（至少数倍线宽），避免平行长距离走线。
- 必要时，用地线或地平面作为隔离带。
- 缓冲/吸收电路：
- 在MOSFET漏-源极之间并联 RC 缓冲电路（Snubber）或 TVS管，可以有效抑制电压尖峰和振铃（由环路电感引起）。需要根据实际调试确定参数。
- 屏蔽与接地： 对特别敏感的信号线，可考虑包地或使用屏蔽线。
-
MOSFET/IGBT 相关：
- 散热：
- 为功率MOSFET/IGBT设计足够的散热铜皮（散热焊盘），并在PCB允许的情况下加大面积，使用多个过孔阵列连接到背面或其他层的铜皮帮助散热。
- 考虑散热片的安装方式和热连接界面（导热硅脂/垫片）。
- 驱动电阻： 栅极串联电阻应靠近MOSFET栅极放置，其返回路径（到驱动器GND）要短。
- 续流二极管： 对于感性负载（电机），续流二极管（或MOSFET体二极管）的通路必须低阻抗，且同样要靠近MOSFET放置。
- 散热：
-
反馈信号处理（若有）：
- 电流采样： 若使用采样电阻（Shunt），采样点应靠近功率地。采样电阻两端到放大器的走线应等长、平行、靠近，形成差分对。在放大器输入端就近添加小电容滤波。放大器应靠近采样电阻放置。
- 电压采样/转速反馈等： 这些模拟信号线应远离噪声源（功率区、PWM线），必要时使用屏蔽或差分传输。在信号进入ADC/MCU前进行适当RC滤波。
-
其他通用原则：
- 走线宽度： 根据电流计算载流能力并留有余量，特别是电源线和地线。功率路径（VIN, VOUT, GND）要尽可能宽（或铺铜）。信号线宽度通常10-20mil足够。
- 过孔： 承载电流的过孔需足够多足够大。地过孔要丰富（尤其在芯片、电容GND焊盘旁）。避免在关键回路中使用不必要的过孔。
- 丝印标识： 清晰标注关键测试点（TP_Gate, TP_Phase, TP_Current, TP_GND）、元件极性、接口定义（VIN, GND, MOTOR+/-, PWM_IN）。
- 测试点： 预留关键信号的测试点（如PWM输入、MOSFET栅极、MOSFET漏极/源极、电源电压、地），便于调试和测量。
设计流程建议
- 原理图确认： 确保原理图设计正确，元器件参数合理。
- 关键器件封装核对： 仔细核对功率器件（MOSFET， 驱动器）、接口端子等的PCB封装尺寸和引脚排列。
- 布局规划： 根据分区原则，先在PCB上大致摆放关键器件的位置，特别是功率器件、驱动器、大电容的位置以及接地点（星点）的位置。优先确定MOSFET和驱动器及其互连的位置。
- 功率路径布线： 优先布通功率回路（开关回路）和主要电源路径，保证宽短低阻抗。
- 接地设计： 实施选择的接地策略（星型或平面），严格区分功率地和信号地。
- 控制信号布线： 布通PWM、使能、反馈等控制信号线，遵守隔离原则。
- 去耦电容放置： 在所有电源引脚附近就近放置去耦电容。
- 铺铜与连通性检查： 对功率区域大面积铺铜（电源和地），确保所有网络连接正确。对地平面进行完整性检查。
- 设计规则检查： 运行电气规则检查（ERC）和设计规则检查（DRC），确保无短路、断路、间距违规等。
- 热设计检查： 评估散热铜皮面积是否足够，必要时增加散热孔。
- DFM 考虑： 考虑制造工艺（如最小线宽/间距、焊盘与走线连接、钢网开口等）。
强烈建议
- 仿真： 有条件的话，对栅极驱动回路和功率开关回路进行寄生参数提取和开关波形仿真（如LTspice），有助于预测振铃和优化缓冲电路。
- 原型调试： 第一版打样后，准备好示波器（带差分探头更佳）、电流探头进行详细调试，重点关注开关波形（栅极电压Vgs， 漏源极电压Vds）、电流波形、地线噪声纹波。务必注意安全！
遵循以上原则，可以大大提高 PWM 调速电路 PCB 的稳定性、效率和可靠性，减少调试阶段的麻烦。祝您设计顺利！
