Cadence PCB 设计工具（如 Allegro）刷新缓慢的问题通常由硬件性能、软件设置或设计文件复杂性引起。以下是系统化的解决方案，按优先级排序：
一、硬件性能优化（关键）
-
内存升级
- 大型PCB设计建议 ≥32GB RAM，复杂HDI或高速板需 ≥64GB。
- 检查任务管理器：若Allegro运行时内存占用 >80%，必须扩容。
-
显卡配置
- 禁用集成显卡，使用NVIDIA Quadro/RTX专业卡（如RTX 4000 Ada）。
- 更新驱动至Studio版本（NVIDIA官网下载）。
- 验证步骤：
控制面板 → 3D设置 → 管理3D设置 → 程序设置 → 添加allegro.exe → 首选图形处理器选择【高性能NVIDIA处理器】
-
存储提速
- 安装Allegro的盘必须使用NVMe SSD（如三星980 Pro），避免机械硬盘。
二、软件设置调整
-
启用图形加速
- Allegro菜单：
Setup → User Preferences → Display → OpenGL → 勾选【disable_opengl】→ 取消勾选（即启用） → 勾选【accelerated_display】 - 若OpenGL不稳定，切换为DirectX：
修改环境变量：SET ALLEGRO_USE_DIRECTDRAW = 1
- Allegro菜单：
-
优化显示性能
- 简化视图：
Display → Performance → 将【FPS】滑块调至15-30 → 勾选【Disable display of padless holes】 → 关闭非必要层（尤其电源层负片） - 关闭实时DRC：
Setup → Design Parameters → Display → 取消【OpenGL Display】
- 简化视图：
-
清理设计文件
- 执行数据库修复：
File → Database Check → 勾选所有选项 → Check - 删除冗余铜皮：
Shape → Delete Islands → 删除所有孤岛铜 - 简化动态铜皮：
将动态铜（Dynamic Shape）转换为静态（Static Shape），减少实时计算。
- 执行数据库修复：
三、系统级调优
-
释放资源
- 关闭后台程序（尤其占用GPU的Chrome/视频软件）。
- 设置Allegro进程优先级为高：
任务管理器 → 详情 → 找到allegro.exe → 右键【设置优先级 → 高】
-
虚拟内存设置
- 手动设置虚拟内存为物理内存的1.5倍（如32GB RAM → 48GB虚拟内存）。
-
关闭透明效果
- Windows设置：
系统 → 高级系统设置 → 性能【设置】→ 调整为【最佳性能】
- Windows设置：
四、设计文件深度优化
-
分模块设计
- 使用Sub-Drawing功能分割大板，按模块单独处理。
-
抑制高负载元素
- 关闭无关层：按
F3调出层叠管理，禁用测试点、丝印层。 - 简化走线显示：
Setup → User Preferences → Display → 勾选【no_rats】隐藏飞线
- 关闭无关层：按
-
铜皮处理（关键痛点）
- 将动态铜皮转换为静态（Shape → Change Shape Type）。
- 修复铜皮碎片：执行
Shape → Global Shape Parameters → Smooth。
五、环境配置检查
# 检查allegro.env配置（关键参数示例）
set ALLEGRO_IGNORE_VERSION_CHECK = 1 # 跳过版本兼容检查
set ALLEGRO_USE_DIRECTDRAW = 1 # 强制DirectX加速
set ALLEGRO_NO_OPENGL_THREAD = 1 # 单线程渲染（解决多线程冲突）⚠️ 终极建议：若设计超过20层且含10Gbps+高速信号，直接升级工作站配置（如AMD Threadripper PRO + 128GB RAM + RTX 5000 Ada）。软件优化存在物理极限。
通过以上步骤，90%的刷新延迟问题可显著改善。若仍卡顿，请提供设计规模（层数/器件数/高速信号类型）进一步诊断。
Cadence PCB封装制作流程
区别于altium的一库走天下，cadence的PCB套件流程中，PCB封装的制作需要单独制作pad，然后绘制封装。这两步的工具分别为Padstack和PCB Editor
2019-11-02 09:32:55
请问cadence和pads的PCB封装怎么导出AD可用格式？
请教下cadence和pads的PCB封装怎么导出AD可用格式。或者说是把cadence和PADS的一个项目中使用到的PCB封装导出AD可用库？
asd004
2019-08-16 02:04:32
PCB设计布线Cadence 20问
Cadence Allegro现在几乎成为高速板设计中实际上的工业标准，版本是2011年5月发布的Allegro 16.5。和它前端产品 Capture 的结合，可完成高速、高密度、多层的复杂 PCB 设计布线工作。
2024-01-05 15:34:21
PCB 设计布线 Cadence 20问 精选资料分享
PCB 设计布线 Cadence 20问EDA365电子论坛EDA365电子论坛功能介绍 EDA365网站官方公众号，是国内最受欢迎的电子论坛，涵盖电子硬件、单片机、射频、电源、EMC、PCB
哎呀2015
2021-07-19 06:15:33
Altium Designer原理图PCB转换到cadence的方法(二)
今天和继续大家分享一个详细的AD(altium designer21)软件的原理图和PCB转化为cadence 17.4【orcad和allegro】的图文详解第二期，PCB转换。
2023-03-07 16:10:32
Cadence Allegro PCB设计详细说明
下（如 Cadence 设计系统程序安装在 D：\Cadence 下，则 evn 文件将在D：\Cadence\PSD_15.1\share\pcb\text 目录下） ，前者是本地变量文件，后者
2019-04-23 14:25:48
Altium Designer原理图PCB转换到cadence的方法(一)
今天和大家分享一个详细的AD(altium designer21)软件的原理图和PCB转化为cadence 17.4【orcad和allegro】的图文详解。这里需要解释一下，AD的原理图和PCB
2023-03-07 16:10:39
Cadence PCB导出stp用SolidWorks打开异常
Cadence PCB导出stp用SolidWorks打开异常原因如下：Cadence 16.6版本和Solidworks2017版本配合；Cadence正常建库（封装库，以及3D库），次3D库部分
1653485088.3635
2022-05-26 16:58:46
请问谁有PCB Editor的使用教程（Cadence ）版本Release16.3
谁有PCB Editor的使用教程（Cadence ）版本Release16.3。找到的不全，感激不尽
afina
2019-07-24 01:22:29
Cadence Allegro PCB过孔添加与设置
Cadence Allegro PCB过孔添加与设置 在进行PCB设计时，都必须使用到过孔，对走线进行换层处理。在走线进行打过孔之前，必须先要添加过孔，这样在PCB布线时才可以使用过孔，具体操作
2023-04-12 07:40:06
Cadence 推出 Allegro X AI，旨在加速 PCB 设计流程，可将周转时间缩短 10 倍以上
AllegroXAI可自动执行PCB布局设计和小至中型PCB布线设计，将物理布局布线和分析用时从数天缩短至几分钟。中国上海，2023年4月7日——楷登电子（美国Cadence公司，NASDAQ
2023-04-20 10:06:45
多列列表框刷新背景色
滚动的功能），刷新位置坐标的背景色来完成；当运行速度（刷新速度）慢时，能满足需求软件的极限情况，1s需要刷新600个数据，即需要在1s之内，刷新600格子的背景色，软件刷新不过来请问，有其他方式能实现这个功能吗
酸牛奶甜
2020-12-10 10:07:36
全新的Cadence Allegro 17.2 3D PCB可以减少潜在的设计问题
Cadence Allegro 软件一直以来，都能够支持3D PCB 的模型制作和预览功能，但是一直以来立体感和视角的效果都不够理想。为了能够给工程师更加直观的PCB立体设计体验，Cadence做了
2019-12-09 09:02:57
cadence16.6打开cadence17.4文件
之前用cadence16.6创建并绘制了PCB，但是用cadence17.4打开了，并修改了一个点，之后用16.6就打不开了，想请问下能不能解决这个问题，或者能不能用cadence16.6加载到用17.4修改之前的文件
鹏宇taler
2020-12-23 11:07:21
《Cadence高速PCB设计实战攻略》高清书籍免费下！！
的语言进行知识点讲解．最为简洁的操作，让读者在短时间内快速、彻底掌握cadence 使用技巧本书立足实践，结合实际工作中的案例，并加以辅助分析，在PCB设计领域，真正的高手能够见PCB设计做成一件艺术品
o_dream
2021-03-08 11:04:07

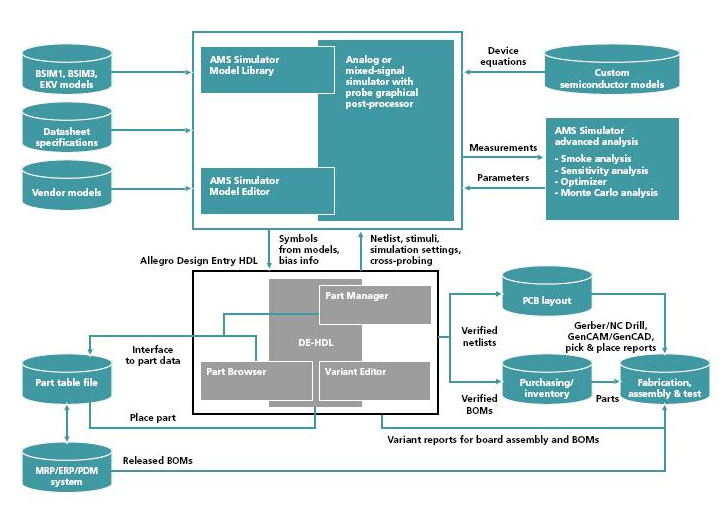

分享：设计仿真技术Cadence PCB介绍
