设计 AC 转 DC 电路的 PCB 时，需要考虑高压安全、噪声抑制、散热、布局优化和安全认证等多个关键因素。以下是设计要点和注意事项：
核心设计要点
-
强弱电严格分区
- 高压区 (AC输入/整流)：保险丝、压敏电阻、X电容、整流桥、高压滤波电容布局紧凑
- 隔离区：变压器/光耦两侧预留充分隔离距离（≥6mm初级-次级间距）
- 低压区 (DC输出)：次级整流、滤波电容、反馈电路远离高压区域
-
安全间距与布线规范
- 爬电距离/电气间隙：
- L-N线间距 ≥2.5mm
- 高压-低压间距 ≥6mm（加强绝缘需8mm）
- 高压走线：加粗（≥1mm宽度），避免锐角，铺铜与高压线间距＞3mm
- 地线分离：初级地（PGND）与次级地（SGND）通过跨接电容连接，单点接地
- 爬电距离/电气间隙：
-
EMI抑制布局
- 滤波电路就近原则：
- 保险丝后紧接X电容
- 共模电感两侧预留屏蔽地
- Y电容布局：
- 高压端接初级地
- 低压端接次级地
- 采用耐高压陶瓷电容（Class Y1/Y2）
- 关键噪声路径：
- 变压器-开关管-输入电容形成最小环路
- 次级整流管-输出电容环路最小化
- 滤波电路就近原则：
-
散热设计
- 发热器件处理：
- 开关管/整流桥：底部铺铜散热（2oz铜厚最佳），必要时添加散热片
- 整流二极管：采用SMA/SMB封装贴装于大面积铜箔
- 热敏感器件隔离：
- 电解电容远离热源（＞5mm）
- 反馈光耦避开变压器位置
- 发热器件处理：
-
高频特性优化
- 电容选型与布局：
- 高频旁路电容（100nF）贴近IC电源引脚
- 输出端并联MLCC降低纹波
- 敏感信号保护：
- FB反馈线远离噪声源
- CS电流检测走线短而直
- 电容选型与布局：
安规认证关键点
- 板材选择：FR4材料耐压需＞2倍输入电压
- 安全标识：PCB上丝印高压警示符号（⚡）及隔离带虚线
- 保险丝规格：标注熔断特性（T型/F型）及额定值
- 隔离验证：耐压测试点（如变压器引脚间开槽增加爬电距离）
实用设计技巧
- 多层板应用：使用4层板时，将初级/次级地分别布在内层
- 测试便利性：
- 预留AC输入测试点（带保护盖）
- 关键波形测试孔（如SW节点）
- 生产优化：
- 自动插件器件（变压器/大电容）周围预留3mm禁布区
- 波峰焊器件方向统一
重要警示：首次上电务必采用隔离电源，输出端接假负载！建议使用串接白炽灯的限流保护方法进行调试，避免元件炸裂风险。
典型布局示例
[AC输入] → [保险丝] → [压敏电阻]
→ [X电容] → [共模电感]
→ [整流桥] → (高压滤波电容)
→ [变压器初级]
→ [开关管]
→ [控制IC]
↓
[变压器次级] → [整流二极管] → [输出滤波] → [DC输出]
↓ ↑
[光耦反馈] ← [电压基准] ← [输出采样]实际设计需结合具体拓扑（反激/正激/LLC等）和芯片要求进行调整，建议使用电源IC厂商提供的参考设计作为基础模板，可显著降低设计风险。
ac转dc电源方案有哪些？
，直流电源被广泛应用。在本文中，我们将简要介绍几种AC转DC电源方案。 1. 整流电路方案 一个简单的AC转DC电源方案是通过整流电路实现的。整流器电路可以将交流电转换为直流电。在整流电路中，二极管可以将正半周的信号转化为正向电流，负半
2023-08-18 15:01:24
ac转dc电源芯片SM7025 支持12V18V输出电压
、变压器和稳压等电路，将输入的交流电转换为稳定的直流电输出。这样的设计使得电子设备可以更加可靠地工作，同时也提高了电能的利用效率。 在现代电子产品中，AC转DC电源芯片扮演着非常重要的角色。例如，手机、电脑、家用电器等产品都
2023-12-19 15:36:10
小家电小功率AC220v转DC12v芯片有哪些特点及其优势呢
小家电小功率AC220v转DC12v芯片有哪些特点及其优势呢？小家电小功率AC220v转DC12v芯片有哪些基本应用？
szj0213
2022-03-01 07:03:58
示波器的DC/AC耦合设置及其影响
点击上方“电磁兼容检测”，马上关注示波器DC/AC耦合设置及影响摘要：介绍了示波器的DC/AC耦合设置及其影响。耦合指把电信号从一条电路连接到另一条电路使用的方法。在这种情况下，输入耦合是从测试电路
mxjuwer
2021-11-17 06:37:11

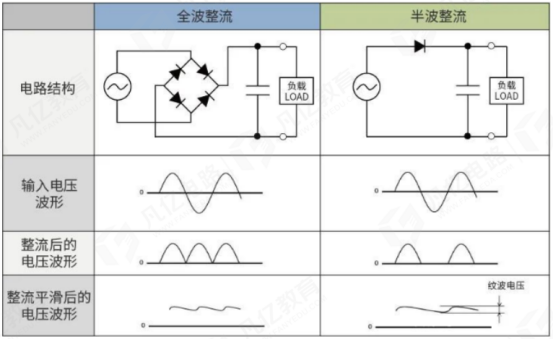

一文读懂 AC-DC：从供电原理到 PCB 设计的硬核知识
你有没有想过，家里的手机充电器、笔记本电源，为什么能把墙上220V的交流电变成设备需要的5V、3.3V直流电？今天就带大家深入了解AC-DC的奥秘，从转换原理到PCB设计，干货满满！为什么非要AC转
2025-10-22 07:34:45
ac/dc电源转换电路包括哪些环节？
ac/dc电源转换电路包括哪些环节？ AC/DC电源转换电路是电子设备中常见的一种电路，其功能是将交流电源输出的电流转换为直流电源输出的电流，以供电子设备工作。在电子设备中，直流电源是非
2023-08-18 15:01:27
AC-DC发展史概览
AC/DC转换是指将交流电（Alternating Current，AC）转换为直流电（Direct Current，DC）的过程。这一转换过程通常通过使用AC/DC转换器来实现。在日常生活中，我们
2023-09-06 11:46:00
AC/DC的基础
在此将说明AC（交流）电压转换成DC（直流）电压的基本方法，变压器方式和开关方式。此外，也将进行AC/DC变压器方式和开关方式的比较探讨总述。首先，“为何必须AC/DC转换？”让我们先回到原点。
2023-02-15 16:12:06

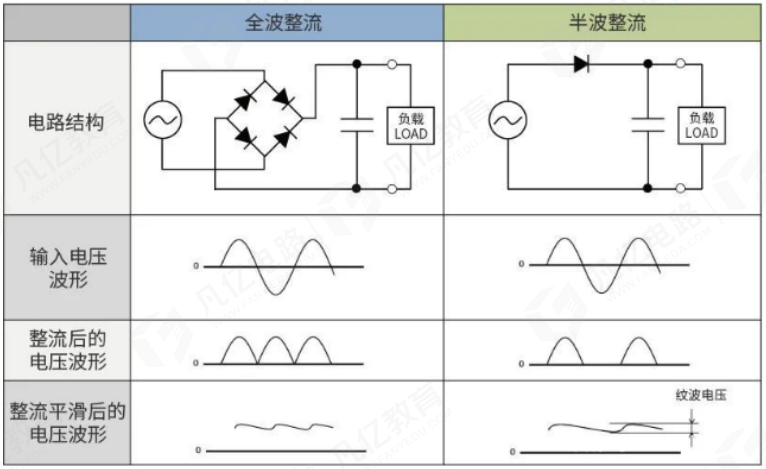

AC-DC工作原理以及 PCB设计要点
为什么需要将AC转换成DC？ 因为大部分家庭所使用的电器都是在5v，3.3v的DC电压，如果不把AC转换成DC就无法使电器工作。 为什么一开始供电站不直接传输DC呢？ 因为我们的电力通常都是在比较
2023-11-21 07:40:02

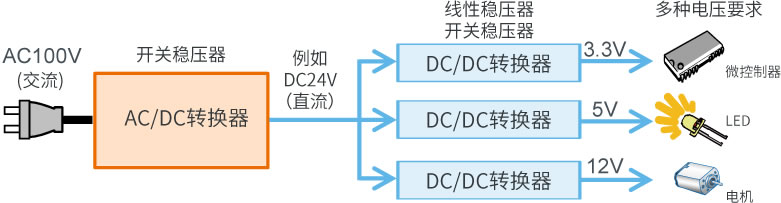

什么是AC/DC转换器
。 然而大家大部分使用的电器是在5V或3.3V的DC电压下工作的。 也就是说，如果不把AC电压转换成DC电压，电器就不能工作。 其中也有电机、灯泡等可以用交流电压驱动的产品，但电机与微控制器的控制电路连在一起，灯泡也变成节能LED，因此有必要进行ACDC转换。 为什么传输的是AC电压
2023-05-23 14:42:36
AC-DC电路开关电源芯片的问题
AC-DC电源电路的设计我希望可以做到5V2A的输出，然后我选型的时候直接选择功率在10W左右的开关电源芯片，所以我选择了LNK626DG这款芯片，但是AC-DC里我不太明白开关电源芯片输出的电压
Voctory
2019-08-13 16:38:56
AC/DC变换器PWM型应用电路
BM2P011 PWM AC / DC变换器的典型应用电路。用于AC / DC的PWM型（BM2PXX1）为包含电源插座的所有产品提供了最佳系统。 BM2PXX1支持隔离和非隔离器件，可以更简单地设计各种类型的低功耗电气转换器。 BM2PXX1内置高压启动电路，可承受650V电压，有助于降低功耗
hongjane
2020-06-05 09:33:54
PWM型AC/DC变换器的典型应用电路
BM2P013 PWM AC / DC变换器的典型应用电路。用于AC / DC的PWM型（BM2PXX3）为包含电源插座的所有产品提供了最佳系统。 BM2PXX3支持隔离和非隔离器件，可以更简单地设计各种类型的低功耗电气转换器。 BM2PXX3内置高压启动电路，可承受650V电压，有助于实现低功耗
胡bbs
2020-06-04 16:33:15
COSEL AC - DC PCB 安装型电源模块：设计与应用指南
COSEL AC - DC PCB 安装型电源模块：设计与应用指南 在电子设备的设计中，电源模块的选择至关重要，它直接影响着设备的性能、稳定性和可靠性。今天，我们来深入了解一下 COSEL 的 AC
2026-03-27 12:30:15
一款通用非隔离AC/DC-DC电源板
描述通用多路直流电源板一款通用非隔离AC/DC-DC电源板，可将AC/DC电压转换为3.3V、5V、12V的固定和可变DC降压电压，以及可变DC。输入电压范围应为 10-30V AC 或 DC。输出
wanglq2011
2022-07-22 07:02:39
调试一个很简单的AC-DC电源模块
今天在调试一个很简单的AC-DC电源模块，AC220V转DC24V输出，电路图如下：用万用表测试发现输出是12.3V左右，去掉负载，测试还是12.3V，并且电感发热。初步判断是后端有短路的地方，但是
fdvcxhtg
2021-11-12 07:51:03
对AC-DC及AC-DC-AC变换电路的PWM整流仿真进行说明
本次主要介绍两个电路：AC-DC（PWM整流）和AC-DC-AC（PWM整流+无源逆变），并主要对PWM整流仿真进行说明。 PWM整流 PWM整流器技术是中等容量单位功率因数采用的主要技术
Shype
2023-03-29 16:49:23
图解正激和Buck AC/DC转换
，一次侧的电流就会变大，停留在线圈的能量将是电流的二倍，而因为复位电路所损耗的电能也会跟着变大。因此，本电路虽然可以用在降压上，但却几乎不会用来升压。AC/DC转换主要采用开关方式。虽然能够使用变压器
任凭风吹
2021-09-23 06:30:00
AC/DC基础：所谓线性稳压器
之前已说明了采用变压器方式的AC/DC转换顺序为AC-低AC-整流/平滑（DC）-[选项：稳定化DC]以及采用开关方式的AC/DC转换顺序为AC-整流/平滑（DC）-稳定化DC（AC-整流/平滑
2023-04-04 10:18:24
请问AD8436单电源供电是否可以测量AC或DC+AC或DC有效值？
无法进入2脚 RMS口。如果把4.7uF电容短路，测量DC有效值是否可行？ 3 该电路可否测试DC+AC电压?如果不可以的话，应该怎么改动？ 输出表达式是DC+AC的有效值？还是DC的有效值和AC有效值平方和，再取根号呢？
hjfjsdgfjdsf
2023-12-07 06:16:34
一文读懂AC/DC与DC/DC电源
我们生活在一个交流电（AC）与直流电（DC）共存的世界。墙上的插座提供的是交流电（AC），而我们的手机、电脑、芯片“大脑”需要的却是直流电（DC）。如何让它们和谐共处，稳定工作？这就要靠我们今天
2025-11-17 11:28:13
COSEL VAF系列AC - DC电源模块：PCB安装型的理想之选
COSEL VAF系列AC - DC电源模块：PCB安装型的理想之选 在电子设备的设计中，电源模块的选择至关重要，它直接影响着设备的性能、稳定性和安全性。今天，我们就来深入了解一下COSEL的VAF
2026-03-27 12:30:06
DC1513B-AC DC1513B-AC评估板
电子发烧友网为你提供ADI(ti)DC1513B-AC相关产品参数、数据手册，更有DC1513B-AC的引脚图、接线图、封装手册、中文资料、英文资料，DC1513B-AC真值表，DC1513B-AC管脚等资料，希望可以帮助到广大的电子工程师们。
2021-09-03 13:00:03
AC/DC电源模块：简化电路设计的便捷解决方案
BOSHIDA AC/DC电源模块：简化电路设计的便捷解决方案 AC/DC电源模块是一种常用的电力转换装置，用于将交流电源转换为直流电源，以提供给各种电子设备和系统使用。它在电路设计中起到了简化
2024-06-07 13:09:57
大联大友尚集团推出基于ST产品的11KW AC/DC高压电源和3KW DC/DC高压转低压系统方案

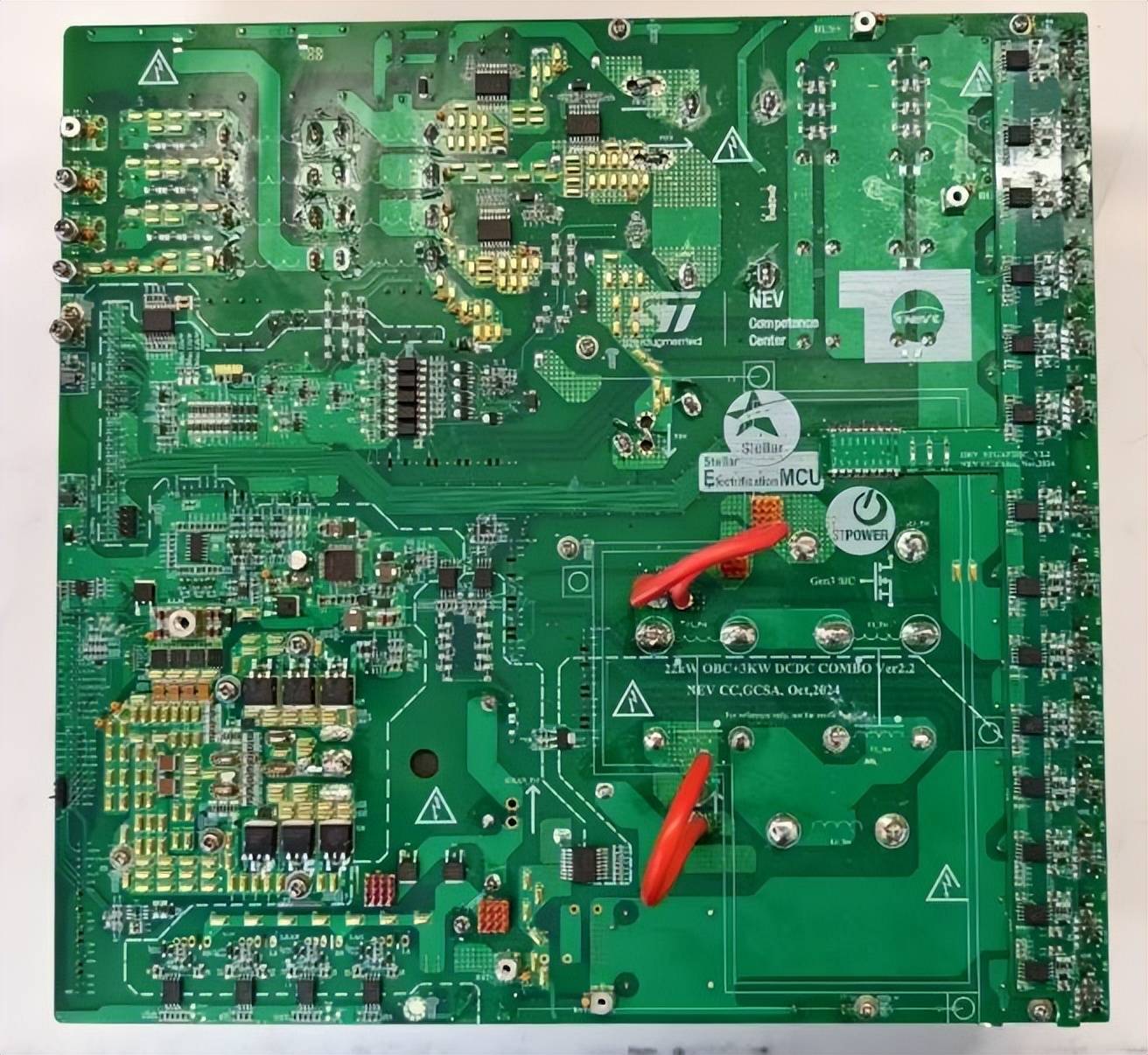

高压电源和3KW DC/DC高压转低压系统方案。 图示1-大联大友尚基于ST产品的11KW AC/DC高压电源和3KW DC/DC高压转低压系统方案的展示板图 在AI浪潮席卷全球的当下，AI SoC
