在 Cadence Allegro PCB Designer 中打开 .pcb 文件，需要注意以下几点：

文件扩展名混淆：
- Allegro PCB Designer 的原生设计文件通常是 .brd 后缀。
- .pcb 后缀更常见于 Altium Designer 等其他 PCB 设计软件。
- 关键点： 首先确认你的 .pcb 文件实际上是什么格式的。它可能是：
  - 真正的 Allegro 文件 (但扩展名错误)： 文件本身是 Allegro .brd 格式，但被错误地命名为了 .pcb。Windows 默认隐藏已知扩展名可能导致混淆。
  - Altium Designer 文件： 标准的 Altium PCB 文件。
  - 其他工具的 PCB 文件： 也可能是 PADS 或其他 CAD 工具的输出。
打开方法取决于文件来源：

情况 A：文件是 Allegro .brd 文件（只是扩展名错误）
- 确保 Windows 显示完整的文件扩展名（在文件夹选项 -> 查看 -> 取消勾选“隐藏已知文件类型的扩展名”）。
- 将文件扩展名从 .pcb 直接改为 .brd。
- 然后直接在 Allegro 中打开：
  - 启动 Allegro PCB Designer。
  - 点击菜单 File -> Open -> Design...。
  - 在文件选择对话框中，确保文件类型过滤器设置为 All Files (*.*) 或 Board Files (*.brd)。
  - 找到并选中你修改过扩展名（现在是 .brd）的文件。
  - 点击 Open。
情况 B：文件是 Altium Designer .PcbDoc 文件（通常保存为 .pcb 或 .pcbdoc）
- Allegro 无法直接打开原生的 Altium .pcb/.PcbDoc 文件。
- 你需要使用 Cadence 提供的转换工具 将其转换为 Allegro 的 .brd 格式。
- 转换步骤 (在 Allegro 内进行)：
  1. 启动 Allegro PCB Designer。
  2. 点击菜单 File -> Import -> Altium Designer...。
  3. 在打开的 “Allegro Design Authoring CIS Product Choices” 对话框中（如果出现），选择 Allegro PCB Designer。
  4. 在 “Allegro PCB Designer” 窗口的 “Import Altium” 对话框中：
    - 点击输入文件 (Input File) 旁边的 ... 按钮，找到并选中你的 .pcb (或 .PcbDoc) 文件。
    - 点击输出文件 (Output Board File) 旁边的 ... 按钮，选择保存位置并为转换后的 .brd 文件命名。
    - (可选) 设置其他选项，如转换日志文件位置、层映射配置文件（如果需要自定义层映射）、封装库搜索路径等。第一次转换通常可以先使用默认设置。
  5. 点击 Translate 按钮开始转换。
  6. 转换完成后，检查转换日志文件 (Translate.log)，查看是否有错误或警告信息，这非常重要，转换通常不会100%完美。
  7. 如果转换成功，你现在就可以在 Allegro 中用 File -> Open -> Design... 打开生成的 .brd 文件进行后续工作了。
- 重要提示：
  - 转换并非完美： 复杂的板子、特殊的规则、特定的封装或布线在转换过程中可能会丢失或出错。需要仔细检查和修复。
  - 需要安装转换器： 确保你的 Allegro 安装包含了 Altium 转换器模块。某些基础许可证可能不包含它。
  - 最好联系来源： 如果可能，向提供 .pcb 文件的人索要原生的 Allegro .brd 文件或标准的中间格式（如 ODB++），这通常比转换更可靠。
情况 C：文件来自其他 PCB 工具 (如 PADS)
- 同样，Allegro 通常不能直接打开。
- 需要找到对应的转换器（例如，PADS 到 Allegro 的转换器，通常也在 File -> Import 菜单下）。
- 或者，要求文件提供者导出为 Allegro 可以导入的中间格式（如 .dxf, .idf, .emn/.emp, ODB++ 等），但这通常只能导入结构或轮廓，而不是完整的可编辑设计。

总结操作步骤：

确认文件类型：
- 检查扩展名是否隐藏（在 Windows 中显示完整扩展名）。
- 尝试用文本编辑器（如记事本）打开文件，看开头是否有标识信息（有一定风险，但有时能看到软件标识）。
- 询问文件来源方确认格式。
如果确定是 Allegro .brd 文件 (扩展名错误)：
- 重命名 .pcb 为 .brd。
- 在 Allegro 中用 File -> Open -> Design... 打开。
如果确定是 Altium Designer 文件 (最常见的 .pcb 来源)：
- 在 Allegro 中使用 File -> Import -> Altium Designer... 进行转换。
- 指定输入的 .pcb 文件和输出的 .brd 文件路径。
- 点击 Translate，仔细检查转换日志。
- 打开转换生成的 .brd 文件进行验证和后续工作。
如果是其他格式：
- 查找对应的导入器（File -> Import 菜单下找对应选项）。
- 或要求提供原生 Allegro .brd 文件或合适的中间交换格式。
备份： 在进行任何重命名或转换操作前，务必备份原始文件！

核心点：Allegro 原生打开的是 .brd 文件。.pcb 文件大概率需要先转换为 .brd 格式（尤其是 Altium 文件），或者本身就是一个扩展名错误的 .brd 文件。 第一步最重要是搞清楚你手里的 .pcb 文件到底是什么。

allegro设置SCH和pcb文件的默认打开方式方法

设计好的SCH和pcb文件我都需要先打开软件，通过软件才能打开工程文件，allegro 不能设置成默认打开方式

2019-10-13 09:27:00

怎么在Allegro中打开ORCAD的PCB文件？

问大伙个问题 allegro怎么打开orcad的PCB文件(.MAX后缀的)

dewars12 2019-07-18 05:35:23

Altium的pcb文件转allegro的方法

AD的pcb设计文件并不能直接转换成allegro的pcb板，常用的方法是AD→PADS→Allegro；所以AD转allegro的步骤如下：一、将AD文件转为PADS文件；（PADS9.5以上版本

郑振宇altium 2019-09-03 17:02:30

Cadence Allegro如何对比两份PCB文件差异

Cadence Allegro如何对比两份PCB文件差异在进行PCB设计的时候，有时候会需要对两份PCB文件进行对比，以便核对前后修改后的文件，哪些地方有差异，我们这里讲述一下

2022-12-23 18:30:07

pcb文件打开的具体步骤

因为pcb文件是用专业软件画出来的，所以可以用该类软件来打开，比如广为人知的Protel软件，若是电脑上没有安装，可以从网上下载该软件，从而就能打开pcb文件了。

2020-05-22 16:53:17

如何让altium Designer可以打开allegro设计的PCB文件？

allegro设计的PCB文件,在Altium designer中导入时出现file:///C:\Users\Administrator.WIN7U-20140427E\Documents

ncwuerw2 2019-09-16 08:12:56

Allegro17.X pcb文件转成AD、PADS、降成低版本allegro pcb文件的方法

1.用AD导入Allegro 17.X PCB文件、保存为5.0 版本格式.pcbdoc2.用PADS，菜单导入命令，选择protel ***的.pcbdoc文件，导入低版本的.asc文件3.用allegro导入pads的.asc文件

腾云教育Marco 2019-11-29 21:40:07

Allegro PCB软件画板技巧总结

在用Cadence 的PCB设计软件时，总是想着与之前用的Altium Designer 画PCB的样子统一起来。发现用Allegro PCB打开一个已经画完的PCB文件后，发现PCB走线拐弯处有

hu_wfllllllllf 2019-07-08 07:55:11

Altium Designer PCB与Allegro PCB相互转换

Allegro PCB转Allegro PCB：（1）把Altium Designer PCB转换成PADS PCB，并且导出5.0版本的ASC文件。（2）然后打开Allegor Designer

郑振宇altium 2019-11-21 14:12:49

pads pcb封装转到allegro的方法

1.将pads的封装添加到PCB下并导出9.5之前（尽量版本不要太高）的.asc文件2.再从allegro-file-import-CAD Tr中选刚导出的.asc文件进行转换3.打开转换后的BRD文件，再从allegro-file-export-Lib中导出

腾云教育Marco 2019-11-12 18:45:45

Pads文件转换Allegro PCB后封装如何按PAD大小规则的重命名

Pads文件转换Allegro PCB后封装如何按PAD大小规则的重命名，避免设计出错。　　封装PAD名字规则重命名　　1、导出整板PCB封装到一个新的lib文件路径　　2、任意打开一个封装，可以看出PAD

hy381 2023-03-31 15:19:17

Allegro文件转成PADS文档的方法

需要将两种软件格式的PCB和原理图相互转换。下面是将Cadence Allegro的PCB文件转化为PADS的PCB文件的方法介绍如下：方法/步骤:1、将PADS 安装目录

gan5482 2019-09-17 09:05:03

PCB设计之Allegro软件问题

Allegro是Cadence推出的先进 PCB 设计布线工具，也是目前最高端、最主流的PCB软件代表之一，华为、中兴这类大型公司使用的也是Allegro。

2019-10-11 16:40:38

AD19导入Allegro文件提示allegro未安装，怎么解决？

AD19导入Allegro文件提示allegro未安装，怎么解决？电脑已经正常安装allegro并可以打开待转换文件。

竹有节 2019-07-17 14:31:03

干货 | 如何用Allegro绘制PCB?

使用allegro画PCB的基本流程如下：

2019-06-10 14:04:34

将Protel DXP 的PCB 板子转到Allegro实战

LAYOUT(.pcb) To allegro(.brd)2.2 PADS 和protel 和P-CAD 文件之间的转换可以用AD6.9 完成原理图PADS logic(.sch) To orCAD(.dsn

sagafa 2019-07-08 08:29:59

PCB设计软件软件名称和其对应的设计文件后缀名介绍

Allegro 17.2打开文件依然提示报错，明显不是Allegro的设计文件了，想到 .brd 后缀文件格式的还有Eagle，用Eagle 很顺利的就打开了。目前业内常用的PCB设计软件还是蛮多的，老wu这里大概列举一下目前国内比较流行的PCB设计软件软件名称和其对应的设计文件后缀名。

60user138 2019-07-23 07:03:20

【Altium小课专题第139篇】Allegro PCB如何转换成Altium Designer PCB？

把Allegro PCB的版本降低到16.3及以下版本。此处以Allegro16.6为例，打开一个16.6版本的PCB，执行菜单命令“File-Export-Downrev Design...”如图

凡亿_PCB 2021-08-05 16:07:33

allegro16.6版本怎么在已经画好的PCB文件上更改pcb尺寸

allegro16.6版本怎么在已经画好的PCB文件上更改pcb尺寸！

pjr199005 2019-12-21 16:29:32

怎样把立创的PCB转成allegro的

2023-04-03 10:02:37

Cadence allegro导出PCB封装库的详细步骤

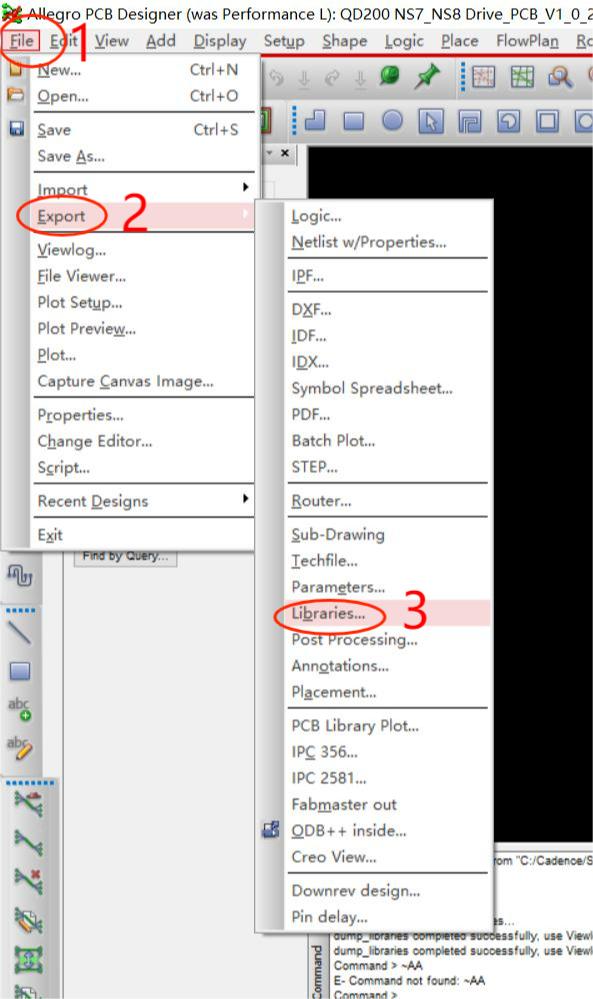

首先打开需要的PCB文件，点击file→export→libraries。
