在PCB设计中，间隙约束（通常称为安全间距或Clearance）没有一个放之四海而皆准的固定值。它取决于多种因素，需要根据你的具体设计要求和制造能力来确定。
以下是决定间隙约束值的关键因素和建议范围：
1. 制造工艺能力（最重要！）
* **必须咨询你的PCB制造商！** 这是最核心的因素。不同的板厂拥有不同的工艺精度（线宽/线距能力）。
* **常见能力范围：**
* **标准能力：** 4mil - 6mil （0.1mm - 0.15mm）是最常见的、具有良好性价比的范围。适用于大多数消费类、工业类电子。
* **较高精度：** 3mil - 4mil （0.075mm - 0.1mm）需要更先进的设备和工艺，成本会稍高。
* **高精度/HDI：** 2mil 或更小 （< 0.05mm）用于高密度互连板，成本显著增加，且对设计和制造要求极高。
* **务必在设计的早期阶段就向你的目标板厂索取他们的** **IPC Class** **标准和最小线宽/线距能力规格书?。**⚡ 2. 电气安全要求
* **工作电压：** 这是决定最小安全间距的根本因素之一。电压越高，为防止击穿或爬电所需的最小间距越大。
* **低压电路（< 50V）：** 制造能力通常是限制因素（如上面提到的4-6mil）。
* **中高压电路（50V至几百伏）：** 必须参考安全标准（如IEC 60950, IEC 62368, IPC-2221等）中的**电气间隙（Clearance）** 和**爬电距离（Creepage）** 要求。爬电距离通常比电气间隙要求更大，特别是存在污染或有涂覆的情况下。安全标准要求优先于制造能力。
* **高压/特高压电路：** 需要非常严格的间距设计，必须遵循相关高压安全规范，并可能需要特殊材料和结构。
* **信号完整性：** 对于高速信号线，相邻导线间距过近会引起串扰。通常建议间距至少是线宽的**2-3倍**（例如，5mil线宽，间距设为10-15mil）以减少串扰。差分对内部间距则根据阻抗要求设定，通常很小（如4-8mil），但对与其他网络的间距要求可能更高。? 3. 元件封装和焊盘
* **引脚间距（Pitch）：** IC（如QFP, SOP, BGA）的引脚间距决定了焊盘之间的最小可能间距。例如：
* 0.65mm pitch IC： 焊盘中心距0.65mm，焊盘宽度和间隙需据此推算。
* 0.5mm pitch： 更紧凑。
* BGA： 球间距（如0.8mm, 0.5mm, 0.4mm）决定了焊盘间距极限。
* **阻焊桥（Solder Mask Dam/Sliver）：** 相邻焊盘（尤其是SMD焊盘）之间需要保留一层阻焊油墨（绿油），以防止焊接时桥连。阻焊桥的**最小宽度**也是板厂能力的一部分（通常要求≥ 2-3mil / 0.05-0.075mm）。焊盘间隙必须保证能做出可靠的阻焊桥。? 4. PCB类型和应用
* **高密度互连板：** 需要更小的间隙（2-4mil），但也依赖于制造能力。
* **高频/RF板：** 对阻抗控制和串扰抑制要求极高，间距设置需基于信号完整性仿真结果。
* **大电流板：** 虽然导线本身可能较宽，但导线间以及导线与其它网络的间距仍需满足制造和基本绝缘要求。
* **可靠性要求高的板：** 在易受振动、热应力或污染的区域，可能需略微增加安全裕量。? 总结和建议的起始点（务必根据实际情况调整）
- 首要原则： 与你的PCB制造商确认他们能稳定、可靠生产的最小线宽/线距（间隙）要求。 把这个值设为你的设计规则基础。
- 通用低压板起始点： 如果你设计的是一块普通的工作电压较低的（例如5V, 12V, 24V）多层板或双面板，且没有特殊的高速或高密度要求，6mil (0.15mm) 是一个常用且相对安全的起始值。
- 更宽松/成本敏感： 如果对成本和良率有更高要求，且板厂能力允许，8mil (0.2mm) 是更保守和更易制造的选择。
- 更紧凑： 如果空间紧张，板厂能力支持，且电压低/非关键信号，可以考虑4mil (0.1mm)。但要明确告知板厂并在设计中特别注意。
- 高压区域： 必须严格按照适用的安全标准（如IPC-2221B Table 6-1，或其他行业标准）计算电气间隙和爬电距离，取两者中最大值。 这部分区域的间隙会远大于板厂的最小工艺能力。
- 高速信号区： 基于仿真或经验规则（如3倍线宽）设置更大的间距以抑制串扰。
- 焊盘间间隙： 考虑元件封装本身的引脚间距和阻焊桥最小宽度要求。确保焊盘间隙能满足可靠的阻焊桥制作（≥ 板厂要求的阻焊桥宽度，通常≥ 3-4mil）。
- 使用设计规则检查（DRC）： 在PCB设计软件（如Altium Designer, KiCad, Allegro, PADS）中务必设置清晰、准确的安全间距规则，并运行DRC检查以确保所有对象间距都满足规则。
? 最终结论
不要随意猜测间隙值。 6mil (0.15mm) 是一个常用的、适用于许多普通低压PCB设计的基准值，但最关键的步骤是：
? 联系你计划使用的PCB制造商，获取他们针对你订单数量、层数、材料和要求的
最小线宽/线距（间隙）规范，并以此作为你设计规则的基础。 同时，对于高压区域，严格遵循安全标准；对于高速区域，遵循信号完整性规则。
务必在设计初期就确定并设置好这些规则，以避免后期出现无法布通或需要大量返工的问题。??

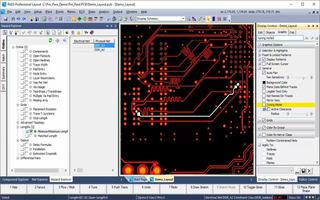

如何实现约束管理桌面PCB设计
很容易与垫发展和获取正确的PCB设计约束。为模拟选择任何净。不同的力量驱动模型和传输线长度和探索终止策略和板横截面为最佳性能。然后,开高速规则和路由和间隙约束的布局。垫的分层方法使它简单,直观,有效!
2019-10-11 07:10:00

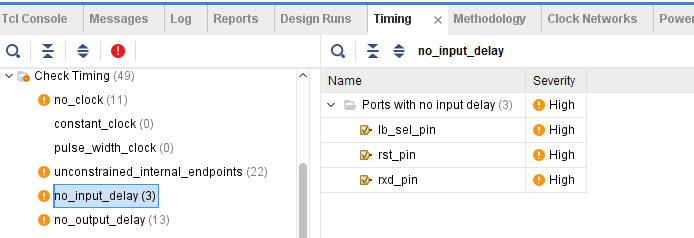

PCB上走线的延迟约束
作者：猫叔 延迟约束 对于延迟约束，相信很多同学是不怎么用的，主要可能就是不熟悉这个约束，也有的是嫌麻烦，因为有时还要计算PCB上的走线延迟导致的时间差。而且不加延迟约束，Vivado也只是在
2020-11-14 10:34:35

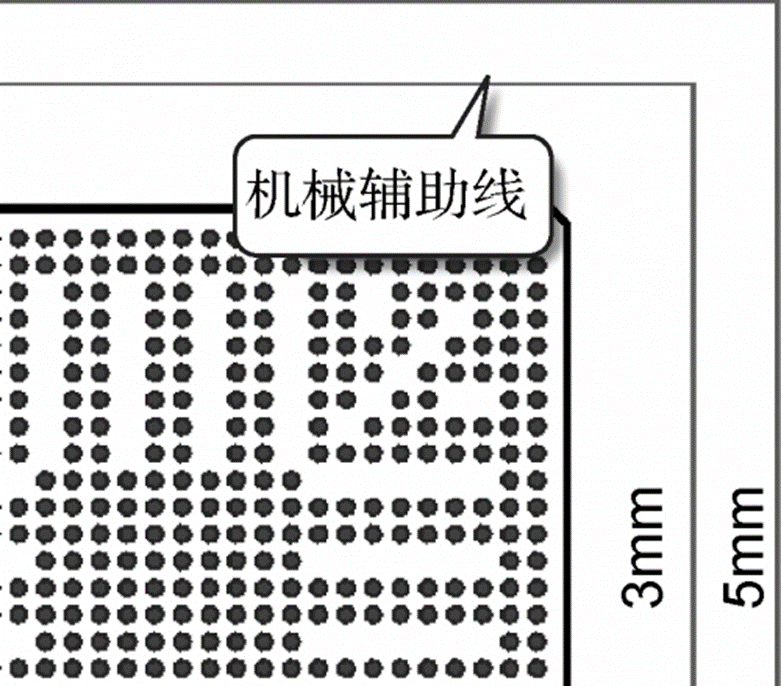

PCB板布局约束原则，缺一不可
雕刻一样，对其每一个细节进行斟酌。 常见 PCB 布局约束原则 在对 PCB 元件布局时经常会有以下几个方面的考虑。 （1）PCB 板形与整机是否匹配？ （2）元件之间的间距是否合理？有无水平上或高度上的冲突？ （3）PCB 是否需要拼版？是否预留工
2022-12-22 20:36:06
PCB布局约束及其对组装的影响
通常， PCB 设计工具中的约束和规则未得到充分利用或根本没有使用。这通常会导致电路板设计中的错误，最终会影响电路板的组装方式。放置这些 PCB 布局的限制是有原因的，那就是可以帮助您设计更好
2020-09-23 20:35:51
PCB布线约束优化指南
设置用于 印刷电路板 布线 的规则和约束不应被视为对我们工作的负面影响。这可能会花费一些时间，需要进行研究和手动输入，但是设置这些约束并按照规则布线可以节省您的设计时间并增加效率。我们将研究
2020-09-12 19:06:10
PCB电气间隙和走线宽度要求
普遍接受的印刷电路板的标准，讲清楚这两个问题。 ” 01 PCB的电气间隙 安规距离要求在不同产品对应的安规标准中有明确规定，不在本文范围。 PCB的电气间隙要求主要参考IPC-2221b （印刷电路板设计通用标准）。IPC-2221b文件中还提供了海拔>3050m应用的PCB电气间隙
2023-11-03 16:38:25
PCB电气间隙和走线宽度要求
普遍接受的印刷电路板的标准，讲清楚这两个问题。 01 PCB的电气间隙 安规距离要求在不同产品对应的安规标准中有明确规定，不在本文范围。 PCB的电气间隙要求主要参考IPC-2221b
drakannie
2023-05-06 10:55:44
PCB热设计之x和z间隙对Tj的影响
不可避免地影响安装在PCB上的MOSFET器件的温度。 为了研究PCB周围空气间隙的影响，我们重新操作了之前的模型，但是这次的x和z间隙分别为5mm和10mm。参见图8所示。 图8：PCB板周围的间隙
uvysdfydad
2023-04-21 15:00:28
为您的PCB选择合适的阻焊层间隙
区域，除了钻孔和脚印垫。但是实际上，存在一个公差，该公差限制了阻焊层与表面元件之间的距离。该公差称为阻焊层间隙，为您的 PCB 布局确定正确的公差规格会严重影响电路板的可制造性。让我们仔细研究一下阻焊层的间隙，尤其是它对 PCB
2020-10-12 20:59:45
了解PCB爬电和电气间隙标准
还不知道爬电或间隙这两个词，所以当我插入原型板电路时，传入的电源在整个板上都会产生电弧，然后爆炸。如果您想从我青年时代的错误中学到东西，则需要在设计爬电板和电气间隙时要注意。这两个属性指定了之间的距离指挥在高压板上。电气间隙和爬电距
2020-09-30 18:40:48
PCB Layout 约束管理，助力优化设计
本文重点PCBlayout约束管理在设计中的重要性Layout约束有助避免一些设计问题设计中可以使用的不同约束在PCB设计规则和约束管理方面，许多设计师试图采用“一刀切”的方法，认为同样的规则设定
2025-05-16 13:02:47
PCB板上的字母数字是什么意思?
一站式PCBA智造厂家今天为大家讲讲pcb板上丝印字母的含义是什么？PCB板上丝印字母的含义。在PCB板上，有很多的丝印字母，如R107、C118、Q102、D202等。这些字母表示什么意思你知道吗
2023-09-21 09:16:52

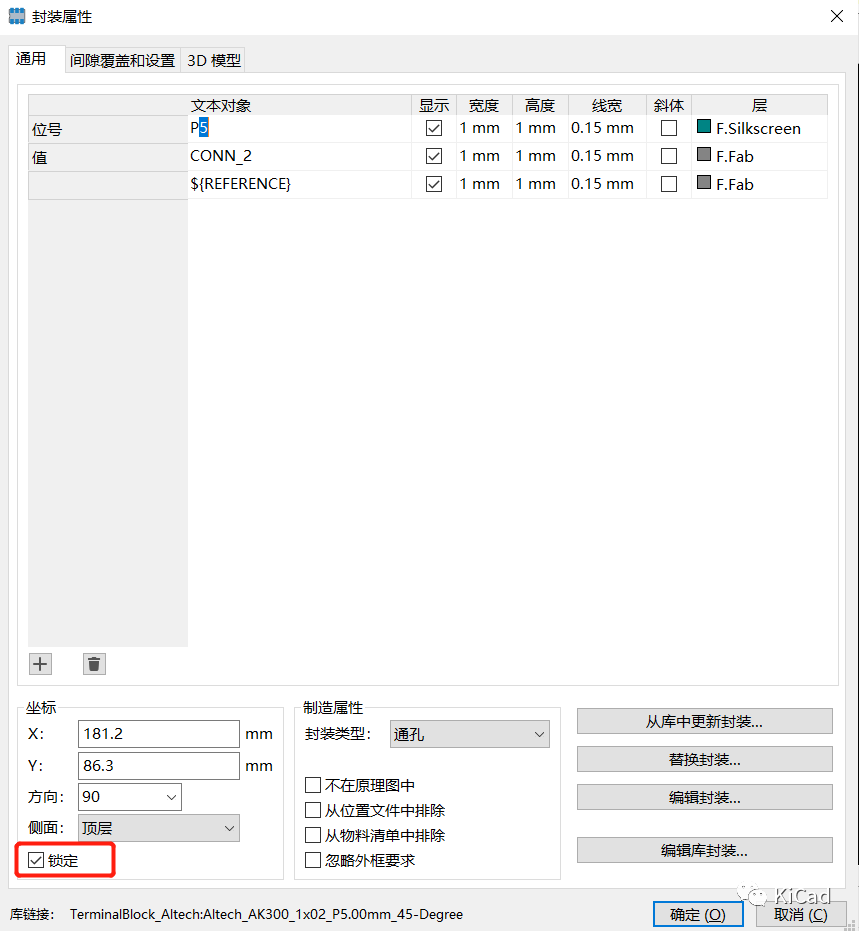

为什么选不中PCB上的对象？
“ 经常看到讨论区有小伙伴问，为什么我无法选中PCB上的器件啊？不管是点选，还是框选，都完全没有效果！是不是我的版本有bug？ ” 在KiCad，选不中对象大概率的原因是因为器件被锁定。 如下
2024-11-12 12:23:30
为什么PCB组件到边缘的间隙很重要
。尽管需要板载操作，但真空中无需部署 PCB ，也需要与外部设备连接。 通常，与附近的外部设备进行电气接口是通过 普通连接器。但是，这意味着边沿间隙取决于信号类型。在某些情况下，与布线或电缆连接相反，板之间最好具有物理接触，以便在
2020-10-10 18:35:34

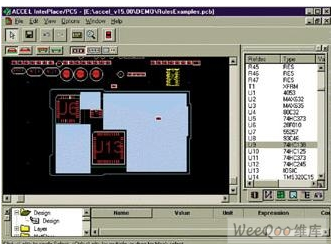

浅谈PCB设计系统中的设计规则和约束
