tda3116 低音炮pcb

设计TDA3116低音炮的PCB（印刷电路板）时，需要特别注意其D类放大器特性（高效率但高频开关）、散热需求、电源稳定性和低通滤波电路（关键！）。以下是一些核心要点和设计注意事项：

一、核心设计原则

参考官方资料：
- 首要任务是仔细研读TI (德州仪器) 的 TDA3116D2 数据手册（Datasheet）和应用笔记（Application Notes）。手册中包含关键的参考电路图和PCB布局建议。
- 官方通常会提供一个评估板(EVM)的PCB设计文件，这是最佳参考模板。
电源完整性：

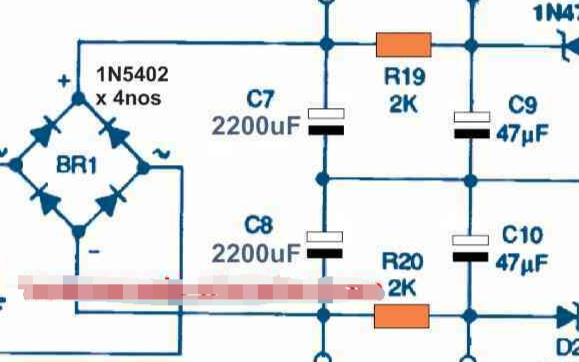

- 大容量储能电容： 靠近芯片的 PVCC 引脚放置 大容量（如 1000uF - 2200uF）、低ESR的电解电容，用于稳定主电源，吸收大动态电流。
- 高频去耦电容： 在每个 PVCC 引脚附近（尽可能贴近引脚）放置 0.1uF 和 1uF 的陶瓷电容（X7R/X5R材质），用于滤除高频开关噪声。这是抑制自激和保证稳定性的关键！通常需要多组。
- 电源走线： PVCC 和 GND 走线要宽、短、粗。使用电源平面(Power Plane)和地平面(Ground Plane) 是最佳选择。避免细长走线引入阻抗和电感。
- 接地： 采用星形接地(Single Point Ground)或分区接地(Split Ground Plane with Bridge)策略（尤其注意模拟小信号地与功率地的连接点）。确保功率地回路面积最小化。
散热设计：
- 散热片： TDA3116 输出功率较大时发热显著。必须配备足够大的散热器。
- PCB 散热：
  - 将芯片底部的散热焊盘（Exposed Pad/PowerPAD）充分焊接到PCB上专用的铜箔区域。
  - 这块铜箔区域要大面积铺铜，并尽可能多地放置通孔(Vias) 将热量传导到PCB背面（甚至多层板的内层）。背面的铜箔也应大面积铺开。
  - 铺铜区域应连接到芯片的PGND（功率地）引脚。
- 布局： 确保散热片周围有良好的空气流通空间。
输出滤波网络（低通滤波器 - LPF）：
- 关键组件： 这是低音炮的核心！由 电感(Lout1+, Lout1-, Lout2+, Lout2-) 和 电容(Cout1+, Cout1-, Cout2+, Cout2-) 组成。
- 作用： 滤除D类放大器输出的高频PWM开关噪声（通常几百kHz），只让音频信号（特别是低频）通过喇叭。
- 布局： 电感尽量靠近芯片输出引脚(OUT1+, OUT1-, OUT2+, OUT2-)。电感到电容的走线要短。
- 电感选型： 选择饱和电流足够大（大于最大输出电流）、直流电阻(DCR)低的功率电感。铁氧体磁芯或合金电感是常见选择。屏蔽电感能减少EMI干扰。
- 电容选型： 使用低ESR的陶瓷电容或薄膜电容。容值和耐压需满足设计和功率要求。

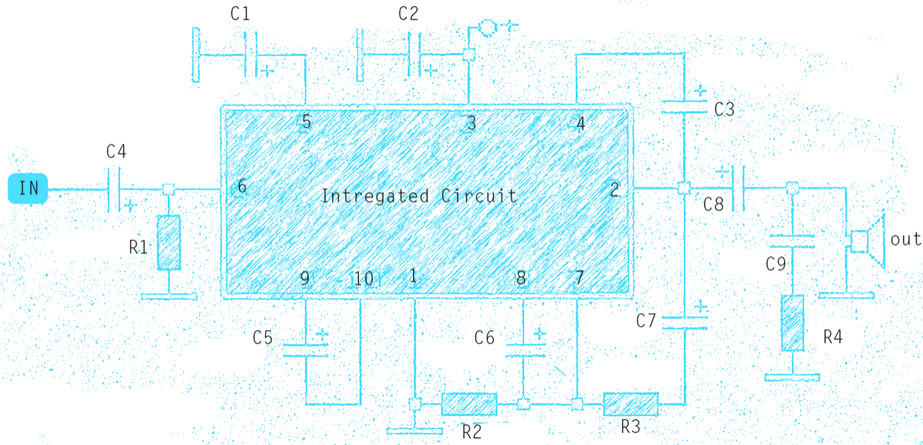

输入和反馈电路：
- 输入电阻/电容： 靠近芯片输入引脚(IN1P, IN1N, IN2P, IN2N)放置。
- 反馈电阻/电容： 靠近芯片反馈引脚(FB1P, FB1N, FB2P, FB2N)放置。这些元件决定了增益和频率响应的一部分。
- 走线： 输入和反馈的走线应尽量短，并远离功率级（电源、输出电感）和高频噪声源。
Bootstrapping 电容：
- 靠近芯片的 BS1P, BS1N, BS2P, BS2N 引脚放置推荐的 升压电容（通常0.1uF - 1uF陶瓷电容）。
控制引脚：
- MUTE（静音）、STBY（待机）、GAIN0/GAIN1（增益选择）等控制引脚，根据需求连接上拉/下拉电阻或开关。相关的电阻和去耦电容靠近引脚放置。

二、 PCB布局要点总结

分区布局：
- 功率区： 电源输入、储能电容、PVCC去耦电容、芯片本体及散热、输出电感、输出电容。这是噪声源，区域集中且远离小信号区。
- 小信号区： 输入电路、反馈电路、控制逻辑电路、boot电容。远离功率区。
- 地平面： 尽量保持完整。功率地(PGND)和信号地(AGND)在芯片下方或指定单点连接。
短而粗的功率路径： PVCC -> 储能电容 -> 去耦电容 -> 芯片引脚。输出引脚 -> 电感 -> 输出电容 -> 接线端子。减少环路面积。
紧贴的去耦电容： 0.1uF/1uF陶瓷电容务必紧靠芯片的PVCC和GND引脚（同层优先）。
散热优化： 最大化PowerPAD焊盘面积和通孔数量。
高频路径最小化： 输出电感到芯片引脚、输出电感到输出电容的走线要最短。
隔离敏感信号： 输入、反馈、控制线远离功率线、电感、开关节点。必要时用地平面隔离或屏蔽。

三、低音炮特定考虑

LPF参数设计：

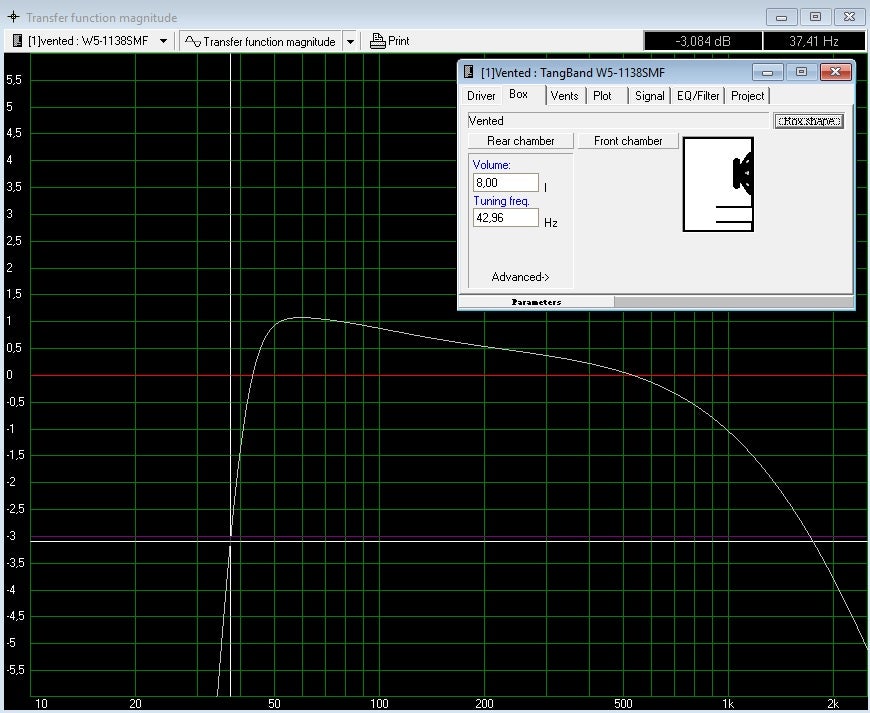

- 低音炮需要截止频率很低的低通滤波器（通常在40Hz - 200Hz左右）。需要仔细计算输出电感(L)和输出电容(C)的值来设定截止频率（Fc = 1/(2π√(LC))）。
- 注意截止频率附近的相移和Q值，避免影响音质或稳定性。可能需要调整电阻值进行阻尼。
单声道 vs 立体声：
- TDA3116是双声道芯片。做低音炮通常有三种方式：
  - 桥接(BTL)： 将一个通道配置为正向输出，另一个通道配置为反向输出，驱动单音圈喇叭。功率最大（4倍于单端）。需要仔细配置芯片模式（设置MODE引脚）和外部电路。
  - 单通道并联(BTL + PBTL)： 将两个通道都配置为BTL模式，然后并联它们的输出（通过LC滤波网络后并联）。需要确认芯片是否支持PBTL模式（查看手册）。功率更大，驱动能力更强。
  - 单通道使用： 只使用一个通道驱动喇叭（单端输出）。功率较小，不推荐用于低音炮。
- PCB设计需明确选择的模式！ BTL模式下，两个输出通道的低通滤波器设计需一致。
输入接口：
- 通常需要低电平信号输入（RCA接口或接线端子）。确保输入阻抗匹配。

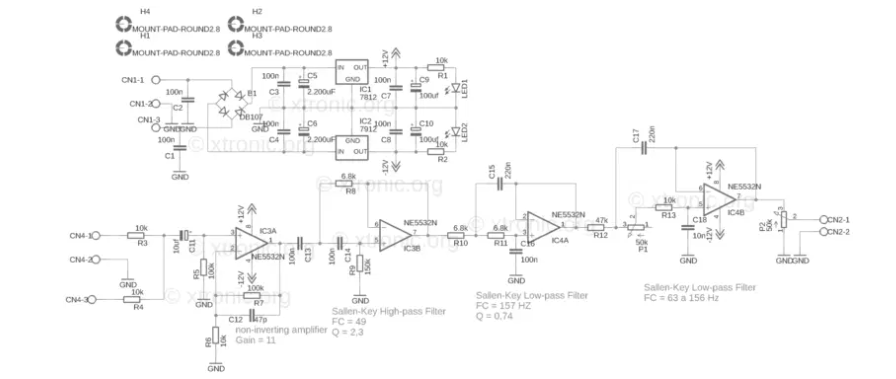

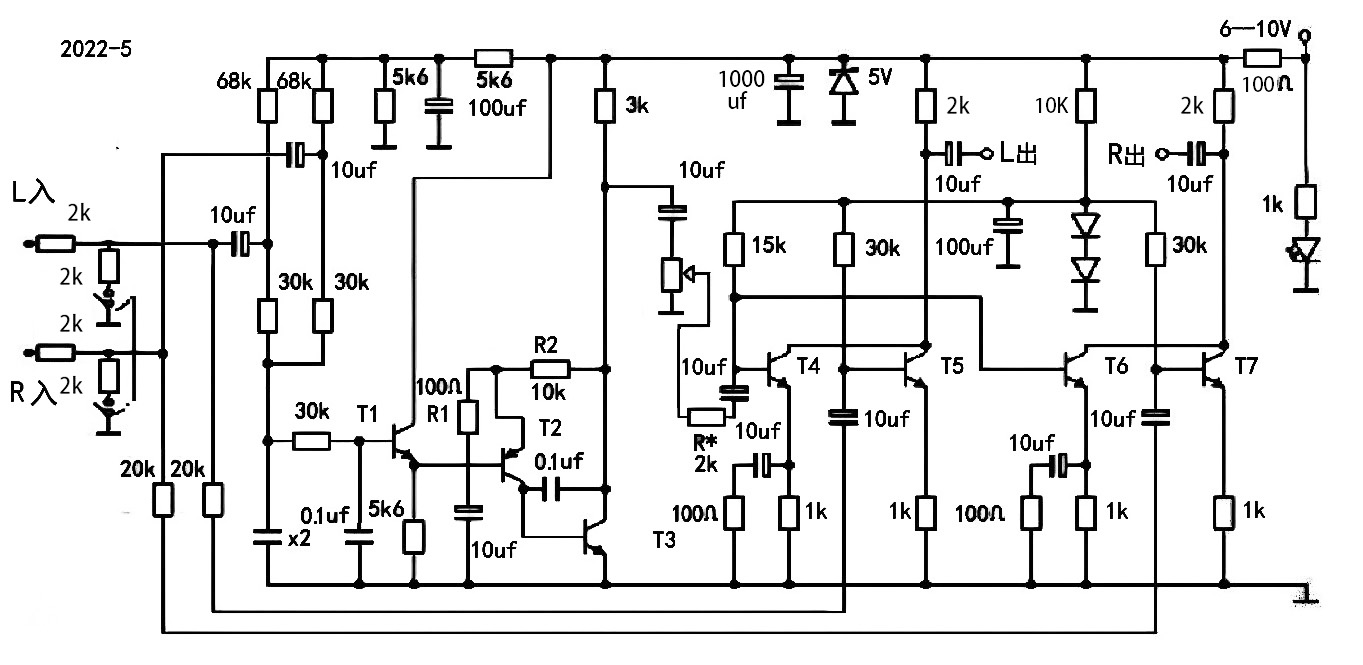

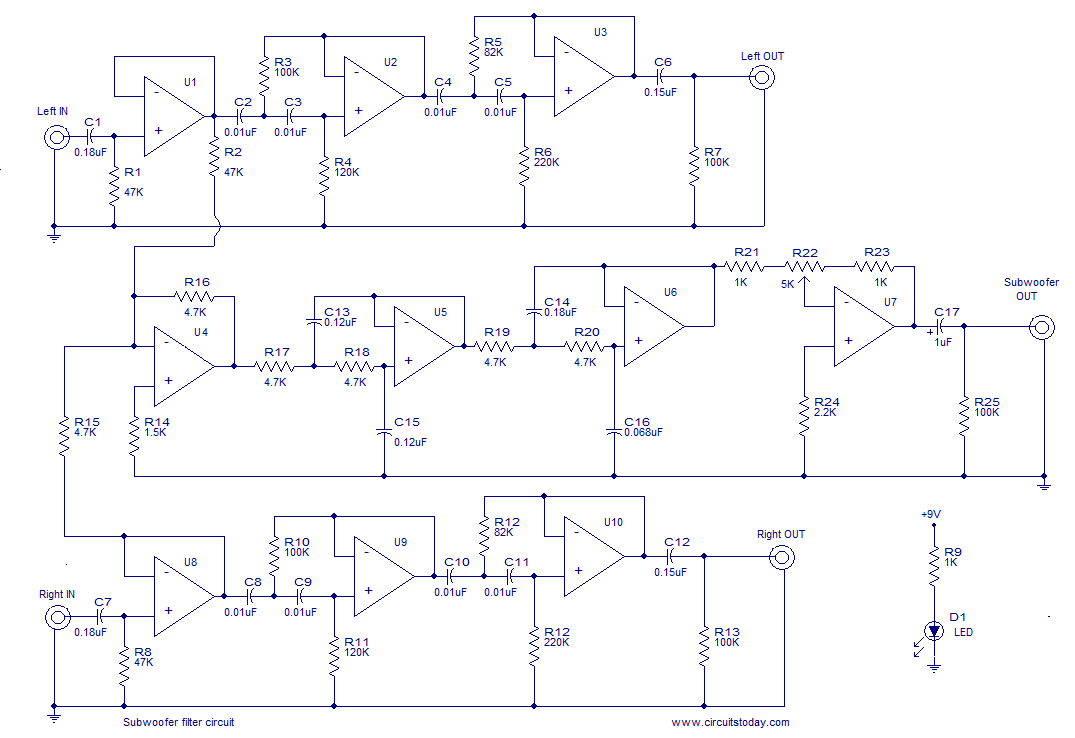

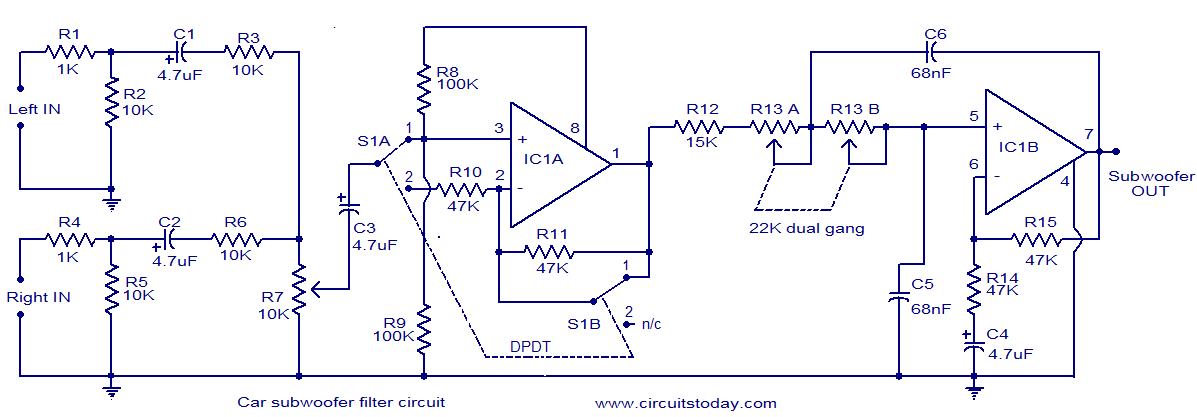

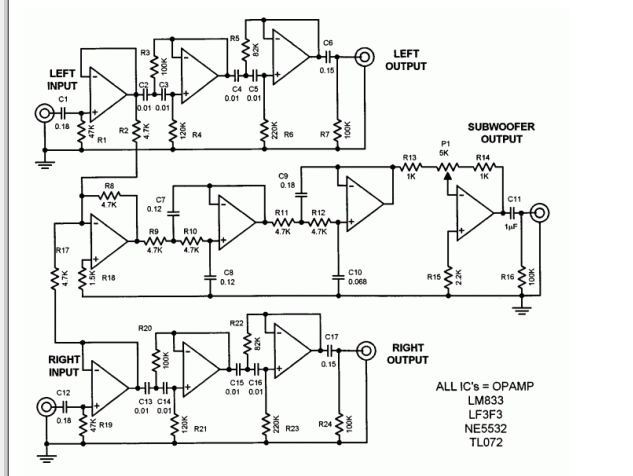

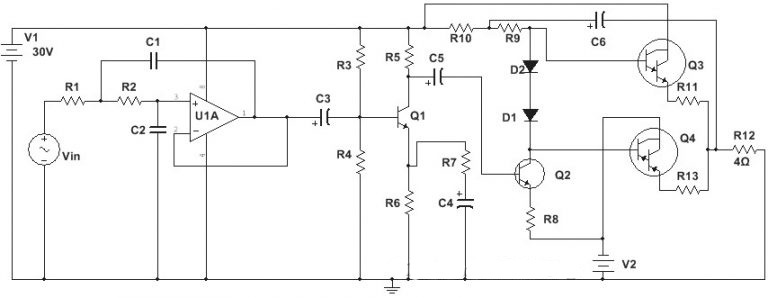

- 可能需要额外的有源低通滤波器： 在功放输入前再加一级低通滤波器，更精确地限制输入信号带宽，防止超低频损坏喇叭或消耗功率。这需要额外的运放电路，布局在PCB的小信号区。
保护电路：
- 考虑直流保护（输出隔直电容或保护继电器）、过温保护（芯片自带，但散热要做好）、过流保护（可能需要额外电路）。

四、打样与调试建议

板厚： 功率较大，建议使用1.6mm或2.0mm板厚增加机械强度和散热。
铜厚： 外层建议2oz（70μm）铜厚，内层如做电源/地平面也建议加厚，以降低阻抗和利于散热。
DRC检查： 仔细检查线宽、线距、孔径、阻焊等是否符合制造要求。
通电前检查： 焊接完成后，务必目检和用万用表检查有无短路（特别是电源）、虚焊、错件。
分步上电调试：
- 先不接喇叭，用限流电源或灯泡限流保护。
- 测量各关键点电压（VCC， PVCC， Boot电压，各控制引脚电压）是否正常。
- 检查芯片是否发热异常。
- 用示波器观察输出端（接小阻值大功率电阻假负载）波形，看开关波形是否正常，有无自激振荡（高频毛刺或波形畸变）。
- 确保无异常后再接喇叭测试音频。
EMI问题： 开关频率及其谐波会产生电磁干扰。注意输出滤波质量、布局、屏蔽（电感、线缆）。可能需要增加共模电感或X/Y电容等EMI滤波器在电源输入处。

总结

设计TDA3116低音炮PCB的核心在于：严格的电源去耦（尤其是高频陶瓷电容）、优秀的散热（PowerPAD设计）、精确低噪的输出低通滤波器布局和参数设计、合理的分区布局和接地策略。务必以官方手册和参考设计为蓝本，仔细规划功率路径和敏感信号路径。成功的关键在于细节处理，尤其是在处理数百kHz开关噪声方面。祝你设计顺利！
