以下是关于 PCB 阻抗线的示意图及关键说明，便于理解和设计：
常见 PCB 阻抗线结构示意图
-
微带线 (Microstrip)
- 结构：信号线在 PCB 外层，下方为参考层（电源/地平面）。
- 特点：高频常用，阻抗易受绿油厚度影响。
- 公式近似：
[ Z_0 \approx \frac{87}{\sqrt{\varepsilon_r +1.41}} \ln \left( \frac{5.98h}{0.8w + t} \right) \quad (\Omega) ]
（(\varepsilon_r)：介质常数，(h)：到参考层距离，(w)：线宽，(t)：铜厚）
-
带状线 (Stripline)
- 结构：信号线在 PCB 内层，上下均有参考层。
- 特点：抗干扰强，适用于高速信号（如 DDR、PCIe）。
- 阻抗控制关键：介质对称性、线宽精度。
-
差分阻抗线 (Differential Pair)
- 结构：两条等长、等宽的平行线，相位相反。
- 应用：USB、HDMI 等抗噪要求高的接口。
- 设计要求：线间距（(S)）≤ 2倍线宽（(w)），参考层完整。
阻抗控制要点
-
4要素：
① 线宽（(w)）↑ → 阻抗 ↓
② 介质厚度（(h)）↑ → 阻抗 ↑
③ 介电常数（(\varepsilon_r)）↑ → 阻抗 ↓
④ 铜厚（(t)）↑ → 阻抗 ↓ -
生产注意事项：
- 板材选择（FR4、Rogers 等 (\varepsilon_r) 稳定性）。
- 蚀刻精度（线宽公差±10% ⇒ 阻抗波动±5%）。
- 玻璃纤维效应（玻纤编织导致局部 (\varepsilon_r) 不均）。
设计工具推荐

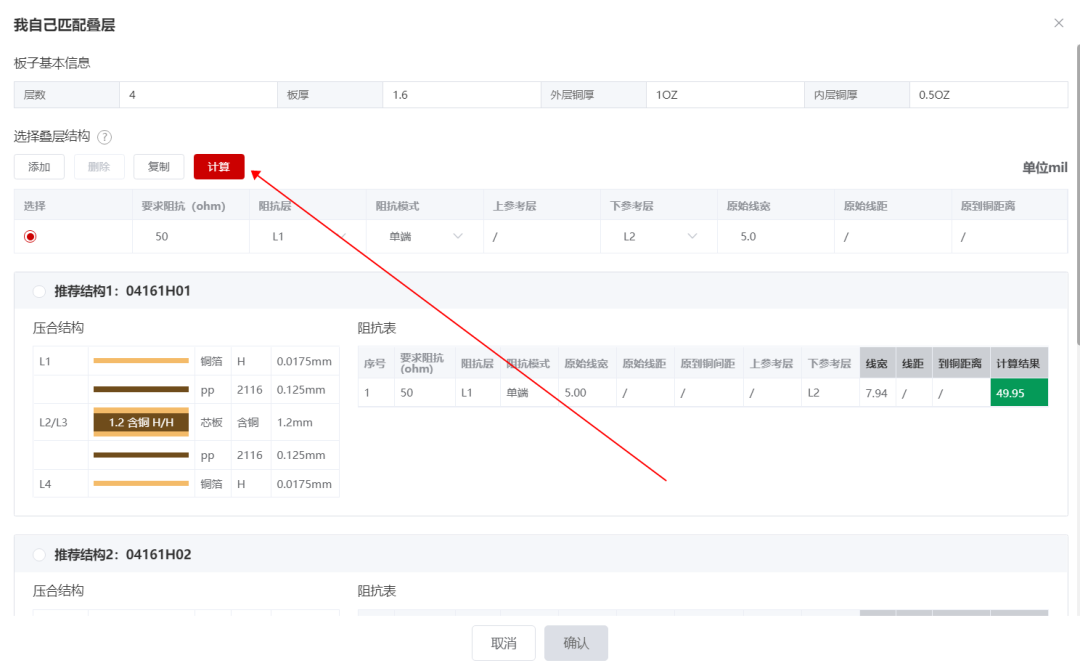

- SI9000：行业标准阻抗计算工具，支持 20+ 层叠模型。
- Altium Designer / Cadence Allegro：集成阻抗计算与 DRC 检查。
- 在线工具：
✅ 实用建议：投板前与制造商确认 层叠结构 和 工艺参数（如铜厚、PP片厚度），避免理论值与实际偏差！
如需特定场景的阻抗模型或公式细节，可进一步说明需求！
