如何在pcb文件中导出位号图

分享:

在PCB设计软件(如Altium Designer、KiCad、PADS、Cadence Allegro等)中导出位号图(即元件位置标识图)的通用步骤如下。以下以 Altium Designer 为例详细说明:


Altium Designer 导出位号图步骤

  1. 打开PCB文件
    启动Altium Designer,打开目标PCB设计文件(.PcbDoc)。

  2. 配置层显示

    • 在PCB编辑界面,按快捷键 L 打开 层叠管理视图(View Configuration)。
    • 仅启用必要层
      • 勾选 Top Overlay(顶层丝印层,含位号)。
      • 勾选 Bottom Overlay(底层丝印层,若位号在底层)。
      • 关闭其他所有层(机械层、铜层、阻焊层等)。
  3. 调整位号可见性

    • 确保所有元件的位号(Designator)已显示:
      • 右键单击元件 → 查找相似对象(Find Similar Objects)。
      • 在弹出窗口中,设置 DesignatorSame → 点击 应用(Apply)确定(OK)
      • Properties 面板中,勾选 Designator 下的 Show 复选框。
  4. 导出位号图

    • 方法1:智能PDF导出

      1. 菜单栏点击 文件(File) → 智能PDF(Smart PDF)
      2. 在向导中:
        • 选择 当前文档(Current Document)
        • 取消勾选 原理图BOM表
        • 导出PCB设置 中,确保仅勾选 Top OverlayBottom Overlay
        • 设置输出路径 → 完成导出。
    • 方法2:打印输出为图像/PDF

      1. 文件(File) → 页面设置(Page Setup) → 选择打印机(如虚拟PDF打印机)。
      2. 高级(Advanced) → 移除所有层 → 仅添加 Top/Bottom Overlay
      3. 打印预览(Print Preview) → 确认无误后打印保存为PDF或图像格式。
    • 方法3:直接截图(快速)

      1. Ctrl+P 切换到 2D视图,调整缩放显示所有位号。
      2. 使用截图工具(如Windows截图、Snipaste)捕获画面。

其他软件快速参考

  • KiCad

    1. PCB编辑器中,点击顶部工具栏 文件 → 导出 → PDF
    2. 在对话框勾选 丝印层(F.SilkS / B.SilkS),取消其他层。
  • PADS

    1. 菜单 文件 → 绘图(File → Drafting) → 进入绘图模式。
    2. 添加板框 → 右键 添加标注(Add Label) → 导出位号图。
  • Allegro

    1. 菜单 File → Export → PDF
    2. PDF Export 窗口中,仅勾选 Silkscreen_Top/Bottom 层。

注意事项

  • 位号清晰度:导出前检查位号是否被元件或走线遮挡,必要时手动调整位置。
  • 层控制:务必关闭非丝印层,避免干扰信息。
  • 格式选择:推荐导出为 PDF 或高分辨率 PNG,确保印刷清晰。

按以上步骤操作,即可从PCB文件中导出纯净的位号图用于贴片装配或文档存档。

Allegro166导出位的方法

导出位,在15.5中我用到的是虚拟打印机,File中的Plot功能,这个呢只能打印一个层的。Assembly层有TOP和BOT两个层,所以要么是分开打印两张PDF文件,要么是在用PDF工具合成到一张PDF中。

h1654155958.0475 2019-07-18 06:46:55

如何完成PCB封装的导出

PCB中导出封装只需要有PCB文件(.Brd格式)就行,按以下操作就可完成PCB封装的导出,具体操作如下所示:

2020-09-16 17:16:08

pcb如何导出坐标文件

使用AD13打开一个即要导出坐标文件PCB文件,然后选择“Edit(编辑)”→“Origin(原点)”→“Reset(复位)”,对PCB文件重设原点。如果你已经设置好原点,这一步可省略。

2019-05-31 14:53:41

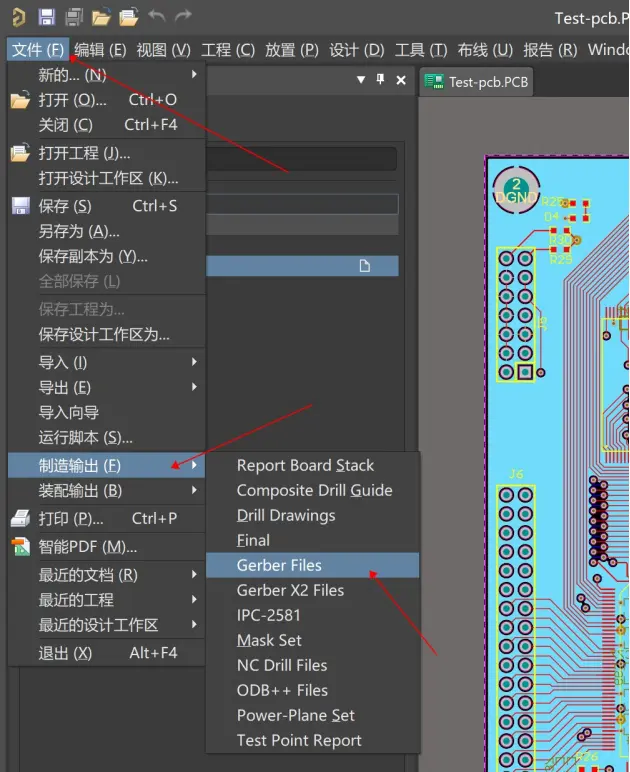

Altium Designer 22导出Gerber文件的常规步骤

PCB设计完之后,需要生成Gerber文件提交给PCB工厂进行生产,我们来介绍如何在AD22软件中导出Gerber文件

2023-03-29 10:27:48

将PST文件从Outlook中导出为PDF格式的可靠工具

将PST文件从Outlook中导出为PDF格式的可靠工具     将Outlook文件夹转换为带附件的PDF的实用工具 允许转换MSOutlook电子邮件、联系人、日历、笔记等。 提供两种不同的模式

2023-06-14 09:50:54

如何导出PCB封装库和原理封装库

PCB文件中导出封装库。点击后就可以看见封装库的生成过程了,一个一个的封装从我们眼前闪过。3、封装库导出后,可以看见生成了一个和工程同名字的封装库文件,切换视图到PCB Library。4、在PCB

po5575 2019-07-11 07:23:04

PCB Gerber文件如何导出

对于新手电子工程师,特别是没接触过PCB打板的,在听到Gerber文件、阻焊开窗、绿油黑油、开钢网,导出Gerber文件发给板厂,讲这些术语的时候是不是有些懵逼,不用怕。下面我将对Gerber文件进行分析,其他的也都会有提到,大家看完估计也就明白是怎么回事了。

2026-01-27 16:47:32

怎么使用PADS导出带坐标的PCB BOM表?

硬件上在设计完原理PCB之后,有时候需要从PCB中导出带坐标的BOM到Excel表格中,下面,我们一起来看看配置和导出的步骤,因为说明的地方并不是很多,所以下面直接截图显示操作步骤,按照截图的配置来进行设置即可。

波士顿特仑苏 2019-09-11 11:52:29

gerber转PCB不能使用导出

gerber转PCB中,file菜单的中导出命令是灰色的,不能使用导出。求帮忙。谢谢

不堪一击zz 2019-05-21 05:35:34

如何使用VSCODE编辑Keil中导出的代码

VSCODE提供了丰富实用的插件,可以大幅提升编写代码的体验和效率。下面简单说明如何使用VSCODE编辑Keil中导出的代码(仅编辑),消除恼人的报错,将上述Keil目录结构拖动到VSCODE打开

四哥201311 2021-08-23 08:41:25

Allegro Skill封装功能-导出device文件介绍与演示

焊盘连接,Device文件会明确这种映射。Device文件仅适用于导入第三方网表的情况,PCB导入第三方网表不能直接与原理进行交互式,这时候需要导出Device 文件,然后PCB才能与原理进行

2025-04-19 09:44:50

何在KiCad中导入Altium Designer的原理/PCB

本帖最后由 jf_32603368 于 2023-5-23 12:45 编辑 KiCad可以支持直接导入Altium Designer的原理PCB文件。与其它导入器不同,KiCad导入器

jf_32603368 2023-05-23 12:45:11

如何从keil中导出内存数据到matlab中?

如何从keil中导出内存数据到matlab中?

柱子图宁 2021-11-19 08:07:29

OrCAD将原理图中导出并保存至器件库的详细步骤

近期在研究FPGA System Planner的过程中,发现在调用原理图符号时需要指定一个原理器件库,而本人设计中使用的FPGA符号与之前创建的不太一样,为了精准无误地进行设计,需要将FPGA从原理图中导出并保存至器件库。本文将这个方法分享给读者。

2019-06-30 09:17:22

如何导入导出SCL源文件

如何导入导出SCL源文件

2023-01-16 10:41:50

何在SonarWiz中导入和处理海底数据

本指南将向您介绍如何在 SonarWiz 中导入和处理海底数据。 通过本程序,您将学会如何 将侧视扫描数据导入 SonarWiz 平滑和内插导航 应用分层后退和滚轮偏移 应用增益,如 TVG

2025-02-18 14:16:57

PCB技术:Altium怎么安装导入导出插件

EDA软件中Altium Designer的兼容性是最好的,在其他EDA平台设计的原理PCB文件,有时候会统一到Altium Designer平台,或者将在Altium Designer平台设计的文件导入其他平台,这种时候需要用到导入导出的功能。

2020-10-14 10:36:00

Cadence Allegro如何对比两份PCB文件差异

如何使用Allegro软件对两份PCB文件进行差异化的对比,具体操作步骤如下所示; 1、需要从A板中导出需要对比的文件,执行菜单命令Tools-Design Compare命令,如图1所示; 1 执行PCB文件对比

2022-12-23 18:30:07

pads pcb封装转到allegro的方法

1.将pads的封装添加到PCB下并导出9.5之前(尽量版本不要太高)的.asc文件2.再从allegro-file-import-CAD Tr中选刚导出的.asc文件进行转换3.打开转换后的BRD文件,再从allegro-file-export-Lib中导出

腾云教育Marco 2019-11-12 18:45:45

请问Pads软件中导出的坐标文件中为什么没有坐标?

请问导出的坐标文件中为什么没有坐标?

h1654155957.9801 2019-07-09 01:44:41

arcmap怎么导出矢量数据

软件。你可以在计算机上的“开始”菜单中搜索并打开该软件。 第二步:加载矢量数据 在 ArcMap 中导出矢量数据之前,你需要加载你要导出的矢量数据。这可以通过以下方式实现: 点击“文件”菜单,选择“添加数据”; 浏览到你的矢量数据所在的文件夹,并选择要加载的文

2024-02-25 15:13:17

PCB原理PCB设计文件的区别

一站式PCBA智造厂家今天为大家讲讲PCB原理PCB设计文件有什么区别?PCB设计原理图元素。在谈到印制电路板时,新手经常将“ PCB原理”和“ PCB设计文件”搞混,但实际上它们是指

2023-08-01 09:14:50

为什么在PCB中导入logo时没有出现Browse?

我用的是AD09的版本,安装文件里有脚本,可是在PCB中导入logo时没有出现Browse?

瓦德瓦155 2019-09-16 06:55:21

何在AD中生成制板文件

出来的效果符合个人定制的设计要求。那么如何用altium designer来生成Gerber文件呢?文档组织结构: 1.设置原点1.原点设置为PCB板左下角。 1 设置原点2.文件导出1. 打开Gerber

vystwerw 2019-07-10 08:04:52

Altium Designer如何导出Gerber文件

关于AD 导出Gerber 文件,下文结合我的实际工作,分享下我的做法。

2023-07-23 14:23:23

请问如何在Vivado中导出IO端口跟踪长度?

大家好,我从Vivado导出了CSV文件,其中有关于I / O端口的最小和最大跟踪延迟的Igot信息,但没有关于跟踪长度的信息。我怎样才能追踪长度?提前致谢。马尔科

ajcfmxd 2020-08-28 07:40:46

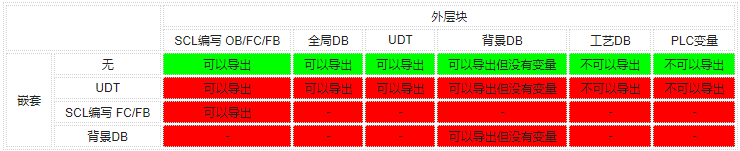

导入导出SCL源文件的步骤有哪些

可以将SCL编写的块,或者全局DB以及UDT导出成源文件,可以导出块或UDT,也可以导出所关联嵌套的块或者UDT,如图7所示。

2022-07-08 09:18:51

如何从AD中导出PDF3D?

AD中怎么导出PDF3D?我导出打开是PDF文件后发现是空的,是那个导出步骤出错了吗?请哪位高手帮忙看一下

shanba31 2019-09-20 05:37:10

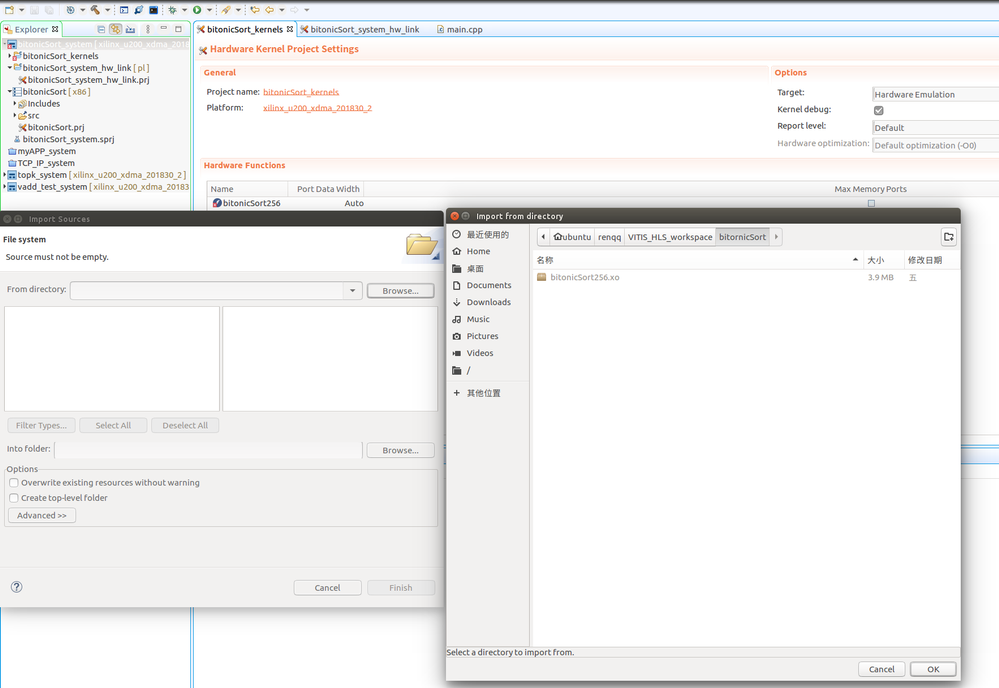

Vitis HLS如何添加HLS导出的.xo文件
