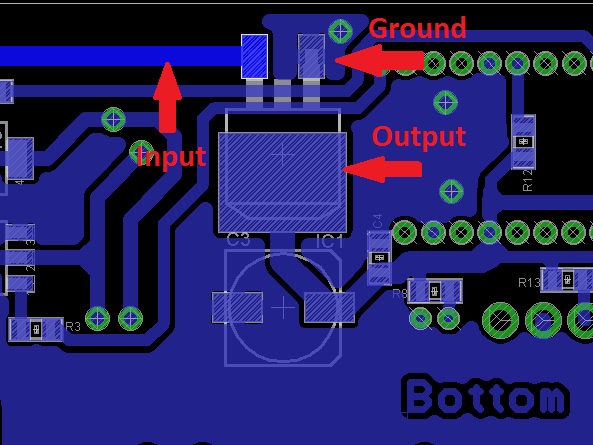

PCB设计中的“Off Grid”错误是指元件引脚焊盘、走线、过孔等对象未对齐到设计网格(Grid)上。这是PCB设计软件（如Altium Designer、KiCad、Cadence等）常见的DRC（设计规则检查）报错，需要修复以确保设计精度和可制造性。
错误原因与影响：
-
违反网格约束：
- PCB设计通常在预设网格（如0.05mm或0.1mm）上操作，所有对象坐标应为网格的整数倍。
- 若元件库的焊盘坐标、手动放置的走线/过孔未对齐网格，即触发此错误。
-
潜在问题：
- 制造偏差：数控钻孔/光刻设备依赖网格坐标，偏移可能导致孔位偏差甚至短路。
- 布线困难：非网格对象影响自动布线，手动布线时难以精准连接。
- 设计一致性破坏：阻碍对齐、测量等操作，降低设计可维护性。
解决方案：
步骤1：强制对齐网格
| 软件 | 操作 |
|---|---|
| Altium Designer | 选中对象 → 右键 → Align → Align to Grid (或快捷键 Ctrl+G) |
| KiCad | 选中对象 → 右键 → Global Spread and Align → Align to Grid |
| Cadence Allegro | 使用指令：Tools → Padstack → Modify Design Padstack 手动调整坐标 |
步骤2：检查网格设置
-
统一网格参数：
- 确认当前层（布线层/元件层）使用相同网格间距（如布线层0.1mm，丝印层0.01mm）。
- 路径示例（Altium）：
Design → Board Options→ 调整 Snap Grid 值。
-
启用吸附功能：
- 确保 Snap to Grid（网格吸附）选项开启（通常默认开启）。
步骤3：修正元件库
- 编辑封装库：
- 打开问题元件的PCB封装库。
- 将焊盘中心坐标设为整数倍（如X/Y=0.05mm的倍数）。
- 更新原理图关联的封装。
步骤4：调整设计规则（谨慎使用）
⚠️ 仅当特殊需求（如继承旧设计）时使用，否则建议强制对齐。
- 在DRC设置中关闭 Off Grid Objects 检查规则（不推荐，可能导致制造问题）。
预防措施：
- 标准化元件库：创建/使用库时严格对齐网格。
- 操作习惯：
- 放置对象时观察软件吸附提示（如光标“咔哒”对齐）。
- 定期运行DRC检查（快捷键：Altium按
T+D+R，KiCad按Ctrl+Shift+D）。
- 导入数据时：检查外部文件（如DXF结构图）的坐标是否与PCB网格匹配。
示例问题定位：
若错误集中在某个元件：
Error: Pad at (10.127mm, 15.083mm) - Off Grid (Grid: 0.05mm)→ 计算坐标偏移：
10.127 ÷ 0.05 = 202.54（非整数）→ 应调整为10.125mm（202.5倍网格）。
修复后效果：所有对象严格对齐网格，DRC报错消除，确保PCB文件符合生产要求。
