KiCad 无法打开 PCB 文件的问题通常由以下几种原因引起，请按以下步骤排查和尝试解决：

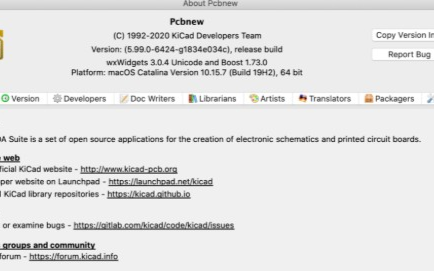

? 1. KiCad 版本不兼容问题 (最常见)
- 问题： 你用 新版本 KiCad 试图打开一个由 旧版本 KiCad 创建/保存的
.kicad_pcb文件（反之亦然）。 - 解决：
- 升级项目文件： 如果你确定文件是用 旧版 KiCad 创建的，并且你有权修改文件，请尝试使用该 旧版本 KiCad 打开文件。打开时通常会弹出提示询问是否要将文件格式升级到新版本。选择 升级/更新 (Upgrade/Update)。保存文件后，再用新版本的 KiCad 打开。
- 使用匹配版本： 如果你能获取到创建该 PCB 文件的原始 KiCad 版本（或与之兼容的版本），请安装并使用那个特定版本打开。
- 检查版本兼容性说明： 查看 KiCad 官方发布说明，了解版本间的兼容性变化。重大版本更新（如 5.x -> 6.x， 6.x -> 7.x）通常伴随文件格式变更。
? 2. 文件路径问题
- 问题： 文件路径包含 特殊字符或中文字符 (虽然 KiCad 7+ 对中文路径支持已改善，但某些场景下仍可能异常)。
- 解决：
- 将 PCB 文件
.kicad_pcb和它关联的原理图.kicad_sch文件一起移动到 纯英文、没有空格、没有特殊符号 的短路径目录下（例如D:\kicad_projects\project1）。 - 尝试重新打开。
- 将 PCB 文件
? 3. 文件损坏问题
- 问题： PCB 文件本身损坏（如保存时意外关闭程序、磁盘错误等）。
- 解决：
- 检查文件大小： 右键点击
.kicad_pcb文件查看属性。如果大小为 0 KB，则文件已损坏且通常很难恢复。 - 使用 KiCad 自动备份： KiCad 默认会生成自动备份文件：
- 在项目目录下查找文件名类似
yourboard.kicad_pcb-bak或yourboard.kicad_pcb.~的文件。 - 尝试将最新的一份备份文件 复制一份，然后将副本的文件名改为
yourboard.kicad_pcb(去掉-bak或~后缀)，再用 KiCad 打开这个改名后的文件。 - Windows: 备份文件可能默认 隐藏。在文件资源管理器中启用 查看 -> 显示 -> 隐藏的项目。
- 在项目目录下查找文件名类似
- 使用文本编辑器检查：
- 用纯文本编辑器（如 Notepad++， VSCode， 记事本）打开
.kicad_pcb文件。 - 这是一个结构化的文本文件（类似于 S 表达式）。检查开头是否包含有效的标识
(kicad_pcb (version X)，结尾是否有匹配的括号)。 - 如果文件开头乱码或结尾明显不完整，损坏可能性很大。
- 用纯文本编辑器（如 Notepad++， VSCode， 记事本）打开
- 尝试修复工具： 对于轻微损坏，有时手动编辑文本文件修复括号匹配等问题可能有效（风险高，请务必先备份原文件！）。KiCad 社区可能有第三方修复脚本，但请谨慎使用。
- 检查文件大小： 右键点击
? 4. 项目文件不完整
- 问题： 单独打开 PCB 文件时，如果它依赖的符号库、封装库或网络表丢失或路径错误，可能导致打开异常（虽然理论上应能打开，但可能弹出大量错误）。
- 解决：
- 确保同时打开项目文件
.kicad_pro。KiCad 最好通过打开.kicad_pro项目文件来管理整个设计。 - 确保所有关联的原理图
.kicad_sch文件都在同一项目目录下。
- 确保同时打开项目文件
? 5. 软件 Bug 或配置损坏
- 问题： KiCad 本身存在 Bug 或你的用户配置损坏。
- 解决：
- 重启 KiCad / 重启电脑： 简单尝试，有时有效。
- 查看错误日志： KiCad 在打开失败时通常会在 消息面板 或专门的 错误日志窗口 输出错误信息。仔细阅读这些错误信息，它们是解决问题的关键线索！
- KiCad 日志文件位置通常位于用户配置目录下（如 Windows：
C:\Users\<你的用户名>\AppData\Roaming\kicad\<版本号>\kicad.log）。检查此文件内容。
- KiCad 日志文件位置通常位于用户配置目录下（如 Windows：
- 重置 KiCad 配置：
- 关闭 KiCad。
- 备份然后 重命名或删除 KiCad 的用户配置目录：
- Windows:
C:\Users\<你的用户名>\AppData\Roaming\kicad - Linux:
~/.config/kicad - macOS:
~/Library/Preferences/kicad
- Windows:
- 重新启动 KiCad（它会创建一个新的默认配置目录）。
- 尝试再次打开 PCB 文件。如果成功，说明是旧配置损坏。你需要重新配置你的偏好设置。
- 尝试不同版本： 如果当前是最新版，可以尝试安装一个稍早一点的稳定版本（如 7.0.x），看是否能打开该文件。
- 报告 Bug： 如果怀疑是 KiCad 软件本身的 Bug，并且你能提供一个能稳定复现问题的文件（且文件不含敏感信息），请前往 KiCad 官方 Bug 跟踪系统 (https://gitlab.com/kicad) 提交详细的 Bug 报告，附上文件、错误日志和复现步骤。
? 6. 文件权限问题
- 确认你有读写权限： 右键点击文件 -> 属性 -> 安全，确保你的用户账户对该文件有完全控制权限。
? 快速排查流程建议
- 检查文件大小 (排除0KB损坏)。
- 尝试使用备份文件恢复。
- 将项目文件移动到纯英文短路径下尝试。
- 查看 KiCad 打开时弹出的错误信息或日志文件 (
kicad.log) - 这是最重要的线索！ - 确认 KiCad 版本兼容性。尝试用旧版本打开/升级文件或用匹配版本打开。
- 确保通过
.kicad_pro项目文件打开整个设计。 - 重置 KiCad 配置。
- 尝试用文本编辑器检查文件结构 (高风险修复)。
- 尝试安装另一个 KiCad 版本。
? 关键： 务必备份你的原始 .kicad_pcb 文件和项目目录下的所有 .kicad_pcb-bak / .kicad_pcb.~ 文件！ 在任何修复尝试前进行备份，避免操作失误导致数据永久丢失。祝您顺利恢复工程！
