在PCB上设计螺丝孔（也称为安装孔或机械孔）需要考虑电气、机械和制造等多方面因素。以下是关键设计要点和步骤：
1. 位置规划
- 与结构对齐： 根据产品外壳或安装支架的机械图纸确定孔位，确保与外部固定点精确匹配（通常需提供DXF文件给结构/PCB工程师）。
- 避开关键区域：
- 远离高速信号线、敏感模拟电路、射频走线，避免螺丝引起干扰或阻抗变化。
- 避开高密度元件区（如BGA下方）、金手指、连接器等，防止安装冲突。
- 预留螺丝刀操作空间（尤其是内角螺丝）。
2. 孔径设计
- 孔径计算：
- 螺丝直径 (D) ：选择固定所需的螺丝规格（如M2、M3）。
- 孔径 (Hole) = D + 余量
- 非金属化孔（NPTH，推荐）：孔直径 ≈ D + 0.2~0.5mm (避免应力导致铜皮撕裂)。
- 金属化孔（PTH，慎用）：孔直径 ≈ D + 0.3~0.7mm (需更大余量补偿电镀层和应力)。
-
常用参考尺寸： 螺丝规格 NPTH孔径 (mm) PTH孔径 (mm) M2 2.2 - 2.5 2.4 - 2.7 M3 3.2 - 3.5 3.4 - 3.7

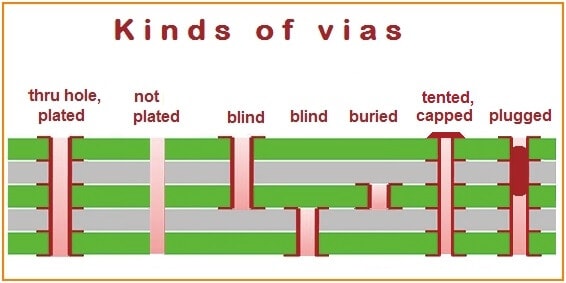

3. 孔类型选择
- 非金属化孔（NPTH）：
- 优点： 无电镀铜层，机械强度高，不易因安装应力开裂。
- 适用场景： 绝大多数螺丝固定场景，尤其是受力较大的位置。
- 金属化孔（PTH）：
- 优点： 可通过螺丝与地平面电气连接（需搭配金属螺丝/垫片）。
- 缺点： 电镀铜层脆弱，安装应力易导致孔铜断裂，可能引起短路或接地不良。
- 慎用场景： 仅用于需要电气接地且受力较小的场合（如屏蔽罩固定）。
4. 电气连接（若需接地）
- NPTH孔 + 金属螺丝/垫片：
- 在孔周围设计 "接地焊盘（Landing Pad）" ，通过多个过孔连接到地平面。
- 确保螺丝头/垫片能紧密接触焊盘（焊盘直径 > 螺丝头/垫片直径 + 1mm）。
- PTH孔：
- 孔壁铜层直接连接地平面（需在PCB设计中指定网络）。
5. 防止铜皮撕裂设计
- 隔离环（Anti-pad / Keep-out）：
- 在螺丝孔周围设置全连接接地铜皮的隔离禁区（禁止布线/铺铜区），宽度 ≥ 0.5mm。
- 目的： 避免安装应力传导至周围导线或铜皮，导致开裂。
|---------------------| | 隔离禁区 (≥0.5mm) | | [======螺丝孔======] | | 隔离禁区 (≥0.5mm) | |---------------------|
- 填充过孔阵列（加固孔）：
- 在受力大的螺丝孔周围放置一圈小过孔（如直径0.3mm），增强板材局部强度。
6. 标注与文档
- PCB丝印层： 用"⌀X"（如⌀3.2）标注孔径，并用"螺丝孔"或"MOUNT"文字说明。
- 装配图： 明确标注螺丝规格、扭矩要求、垫片/螺母类型。
- 制板要求： 向PCB厂商注明：
- NPTH：“非金属化孔”或"NPTH"
- PTH："金属化孔"并指定网络（如GND）
7. 特殊注意事项
- 高频/高速电路： 螺丝孔可能成为天线，必要时在隔离区外增加接地过孔阵列提供屏蔽。
- 大电流接地： 若用于电源接地，确保接地路径足够宽（多路并联或厚铜箔）。
- 板材选择： 厚板或多层板需注意孔壁粗糙度和对准精度。
设计流程总结
- 根据结构图确定孔位坐标。
- 选择螺丝规格 → 计算孔径（优先NPTH）。
- 设置隔离禁区（≥0.5mm）。
- 如需接地，设计外围接地焊盘 + 过孔（NPTH）或指定网络（PTH）。
- 丝印标注，输出制板文件并特殊说明孔属性。
遵循这些步骤可确保螺丝孔既满足机械稳固性，又避免电气和制造风险。关键原则：优先使用NPTH孔、设置足够隔离区、明确标注接地需求。 复杂产品建议与结构工程师协同评审。
