zynq7010pcb

分享:

好的!关于 Xilinx Zynq-7010 SoCPCB 设计,以下是一些关键要点和注意事项(用中文说明):

核心挑战与设计重点

  1. 高速数字接口 (DDR, Gigabit Ethernet, USB, SDIO 等):

    • DDR 存储器 (最重要!): Zynq-7010 通常连接 DDR3/LPDDR2 存储器。这是设计中最关键、最复杂、最容易出问题的部分。
      • 布线拓扑: 采用 Fly-By 拓扑(T 型拓扑已不推荐)。
      • 长度匹配:
        • 组内匹配: DQ[7:0], DQ[15:8], DQS_t/DQS_c, DM 等信号组内部长度必须严格匹配(通常要求 +/-5mil 或更严)。
        • 组间匹配: 不同 Byte Lane (DQ[7:0] 与 DQ[15:8] 等) 之间的长度差也需要控制(通常在 +/-50mil 内,具体看器件要求和速度等级)。
        • 地址/命令/控制信号匹配: 这些信号作为一个整体需要匹配长度(通常要求 +/-50mil 或更严),并与时钟(CK_t/CK_c)长度差控制在极小范围内(如 +/-10mil)。
      • 阻抗控制: 严格遵循单端阻抗(通常 40Ω 或 50Ω)和差分阻抗(DQS, CK, USB, Ethernet 等,通常 80Ω 或 100Ω)要求。叠层设计时需精确计算。
      • 参考平面: 确保高速信号(尤其是 DDR)有完整、无分割的参考平面(通常是 GND)。避免跨分割。
      • 串扰控制: 满足最小线间距规则(通常是 3W 或 5W 规则)。使用 GND 过孔屏蔽关键信号线或组间隔离。
      • 电源完整性: DDR 电源(VCC_DDR, VTT, VREF)的稳定性至关重要,需大量滤波电容(不同容值组合)靠近封装引脚放置。
  2. 电源系统设计:

    • 多电压轨: Zynq-7010 需要多个电压轨(如 VCCPINT, VCCPAUX, VCCPLL, VCCO (多个 Bank), VCC_DDR, VCC_PSIO, VCC_BATT 等)。务必仔细查阅数据手册的 Power Distribution System 章节。
    • 电源排序: 某些电压轨有上电/掉电顺序要求(具体看器件手册)。电源管理芯片或电路需满足这些要求。
    • 电流需求: 准确估算各电压轨的最大电流消耗,选择合适的电源芯片(LDO/DC-DC)并保证足够的电流裕量。考虑 PL 逻辑资源利用率对功耗的影响。
    • 去耦电容:
      • 数量充足: 大量使用,靠近芯片引脚(特别是电源/地平面对上的过孔附近)。
      • 容值组合: 混合使用大容量储能电容(10uF/22uF)和小容量高频去耦电容(0.1uF, 0.01uF)。MLCC 首选 X7R/X5R 材质。
      • 环路电感最小化: 电容摆放位置和过孔布线要尽量减小环路面积。优先使用小封装电容(如 0402)并就近打孔到地平面。
  3. 时钟电路:

    • 主时钟 (PS_CLK): Zynq PS 的系统参考时钟。通常使用 33.333MHz 晶振。布局布线需非常小心:
      • 晶振尽量靠近 PS_CLK 引脚。
      • 负载电容(C1, C2)靠近晶振放置。
      • 时钟线尽可能短,避免穿越噪声区域。
      • 晶振下方和周围铺铜并打 GND 过孔屏蔽。
    • 其他时钟: 如 DDR 参考时钟、PL 时钟、以太网 PHY 时钟等,都需要遵循高速信号或时钟布线规则(阻抗、参考平面、长度匹配等)。
  4. PS-PL 接口 (MIO/EMIO):

    • MIO (Multiplexed I/O): PS 直接控制的引脚。注意电平标准(VCCO_PSIO)和驱动能力配置。
    • EMIO (Extended MIO): 通过 PL 路由到 PL I/O 的信号。这会引入额外的布线延迟和潜在的信号完整性问题。对于高速或时序关键信号(如 EMIO Ethernet, EMIO SDIO),需特别注意 PL 内的布线约束和 PCB 布线。
    • 电平一致性: 确保 PS 和 PL 的 Bank 的 VCCO 电压设置正确,并与连接的器件电平兼容。
  5. PL (FPGA) 部分 I/O:

    • Bank 划分与电平: 规划好 PL I/O Bank 的使用,同一 Bank 的 VCCO 电压必须相同。
    • 高速收发器 (GTX - Zynq-7010 最高支持 6.25Gbps): 设计难度最高。
      • 阻抗: 严格差分 100Ω 控制。
      • 长度匹配: 差分对内长度匹配极其严格(通常在 +/-1mil 内)。
      • 参考平面: 完整、连续的 GND 参考平面至关重要。
      • 过孔: 尽量减少换层,如需换层,使用背钻 (Backdrill) 去除多余残桩。
      • 耦合电容: AC 耦合电容靠近接收端放置。
      • 串扰: 与其他信号(尤其是时钟)保持远距离(>4x 线宽)或用地过孔隔离。
  6. 散热设计:

    • Zynq-7010 功耗与 PL 逻辑利用率、时钟频率、工作模式强相关。
    • 热分析: 评估最大功耗场景下的结温(可使用 Xilinx Power Estimator 工具)。
    • 散热措施:
      • 散热焊盘 (Thermal Pad): PCB 底部必须有与芯片散热焊盘匹配的大型敷铜区域(通常是多层连接),并通过大量过孔(热过孔)连接到内部 GND 平面以散热。
      • 散热器: 根据功耗可能需要额外安装散热器。
      • 环境气流: 考虑系统的空气流通。
  7. 配置电路与启动 (Boot):

    • 启动模式: 正确设置 MIO[5:2] 引脚电平决定启动设备(如 QSPI Flash, NAND, SD Card, JTAG)。
    • 配置存储器: 如使用 QSPI Flash/NAND,将其靠近芯片放置,遵守接口布线规则(长度匹配、阻抗)。
    • JTAG: 调试和编程接口。确保 TDI, TDO, TMS, TCK 连接正确。建议预留连接器。
  8. 接地设计:

    • 多层板: 强烈建议至少 6 层板(推荐 8 层或以上),确保有完整、低阻抗的接地平面。
    • 分割策略: “大平面”策略优于“分割地”。尽量避免分割地平面,尤其是在高速信号下方。所有地(PS GND, PL GND, DDR GND)应在 PCB 上单点连接(通常在芯片下方通过过孔和平面自然连接)。
    • 过孔: 大量使用 GND 过孔连接所有地平面,特别是在芯片周围、去耦电容旁、接口连接器处。这能降低地阻抗和环路面积。

一般 PCB 设计原则

  • 叠层设计: 精心规划层叠结构,确保信号完整性(阻抗可控)、电源完整性(低阻抗电源路径)、EMC(屏蔽)。
  • 元器件布局: 核心原则是“功能模块化”和“缩短关键路径”。将相关元件(电源芯片及电容、DDR芯片及端接、晶振、接口收发器等)尽量靠近 Zynq 放置。
  • 过孔策略: 合理使用过孔,避免在高速差分线上过多换层。对高速信号过孔进行仿真优化(反焊盘尺寸)。热过孔要足够多。
  • DFM/DFT: 考虑制造和测试的可行性(如测试点、工艺边、最小线宽/线距)。
  • 文档管理: 确保原理图符号、封装库(特别是 Zynq 的 BGA 封装)准确无误。BGA 焊盘尺寸和扇出方式需遵循 PCB 厂能力。
  • 仿真: 对于高速接口(尤其是 DDR3/4, GTX),在布线前后进行信号完整性(SI)仿真(如 HyperLynx, ADS)和电源完整性(PI)仿真至关重要,能极大降低风险。

强烈建议的工具与资源

  1. Xilinx 官方文档:
    • Zynq-7000 SoC 技术参考手册: 包含所有架构细节。
    • Zynq-7000 SoC 数据手册 (DS191): 包含电气特性、封装尺寸、功耗、时序等关键参数。
    • Zynq-7000 SoC PCB 设计指南 (UG933): 最重要的PCB设计指导! 详细描述了布局布线规则、电源设计、DDR 设计等。
    • 各 IP 核的使用指南 (PG): 如 DDR 控制器、以太网、USB 等,包含接口的物理层要求。
  2. Xilinx Power Estimator (XPE): 估算芯片功耗,指导电源设计和热设计。
  3. Vivado Design Suite:
    • 提供 I/O Planning 功能,辅助规划引脚分配和电平设置。
    • 集成 SI 分析工具(需额外 license)。
  4. 参考设计: Xilinx 官方开发板(如 ZedBoard, ZC702)的原理图和 PCB 文件是非常好的学习参考(注意版权和使用限制)。

总结

Zynq-7010 的 PCB 设计是一项复杂的系统工程,DDR 布线电源完整性散热是三大核心挑战。成功的关键在于:

  1. 深入研究官方文档,特别是 UG933 PCB 设计指南。
  2. 严格遵守高速信号布线规则(阻抗、匹配、参考平面)。
  3. 精心设计电源系统(多电压轨、充足去耦、低阻抗路径)。
  4. 良好的叠层和接地策略
  5. 充分利用仿真工具 验证关键接口(DDR, GTX)。
  6. 参考成熟的官方评估板设计

建议在设计前期投入大量时间进行规划和约束定义,避免后期因设计问题导致反复改板甚至失败。祝你设计顺利!如果你有更具体的方面(如 DDR 布线细节、某个接口设计、散热方案等)想深入了解,可以继续提问。

请问ZC702适用于Zynq7010吗?

我正在petalinux中安装BSP,我搜索了我的主板Zynq7010的BSP,但我只找到了7个系列中的两个文件:ZC702,ZC706。我不确定要安装哪一个。 ZC702适用于Zynq7010吗?安装指南未提及这些版本之间的差异。附件是教程的快照。

cmh13 2020-08-14 10:01:39

ZYNQ-7010核心板资源都有哪些呢

ZYNQ-7020核心板资源都有哪些呢?ZYNQ-7010核心板资源都有哪些呢?

小马哥996 2021-11-04 07:16:54

分享!基于Zynq-7010/7020的多路千兆网口实现方案

(Processing System,PS)和可编程逻辑资源(Programmable Logic,PL)),提供了基于Zynq-7010/7020的多路千兆网口实现方案。1 硬件平台TLZ7x-EasyEVM-S

Tronlong创龙科技 2021-10-22 09:43:10

ATK-ZYNQ-7010核心板

ATK-ZYNQ-7010核心板 DEVB_45X60MM 5V

2023-03-28 13:05:54

案例源码分享!基于Zynq-7010/7020的多路千兆网口方案

(ProcessingSystem,PS)和可编程逻辑资源(ProgrammableLogic,PL)),提供了基于Zynq-7010/7020的多路千兆网口实现方案。1硬件平台TLZ7x-EasyEVM-S评估板(Xili

2021-10-22 09:48:34

Zynq-7010/7020的多路千兆网口方案分享

(ProcessingSystem,PS)和可编程逻辑资源(ProgrammableLogic,PL)),提供了基于Zynq-7010/7020的多路千兆网口实现方案。1硬件平台TLZ7x-EasyEVM-S评估板(Xili

2021-10-22 09:51:10

Xilinx Zynq-7010/7020系列邮票孔评估板究竟有何亮点之处?

本帖最后由 Tronlong创龙科技 于 2021-10-19 14:15 编辑 据了解,近期创龙科技有出来一个邮票孔版本的Xilinx Zynq-7010/7020新品,与市面上其他的有何不

Tronlong创龙科技 2021-10-19 14:13:49

基于Xilinx Zynq-7020/7010实现的双系统解决方案

)等应用场景尤为迫切。为了满足日益复杂的系统要求,基于Xilinx Zynq-7020/7010实现的双系统解决方案。Xilinx Zynq-7020/7010是一款集成双核ARM Cortex-A9

Tronlong创龙科技 2022-04-20 15:18:20

Xilinx Zynq小试FPGA开发流程

Xilinx Zynq系列是带有ARM Cortex-A系列CPU核的FPGA,前几年流落到二手市场上的“矿板”就以Zynq 7010为核心,可以说是最廉价的Zynq实验平台了。

2023-03-14 16:13:51

非对称的ARM双系统,如何实现工业产品的低延时——基于ZYNQ

Xilinx Zynq-7020/7010实现的双系统解决方案。

2022-04-29 17:10:36

学习ZYNQ之FPGA2(开发板资源初探) 精选资料分享

ZYNQ-7020 核心板资源图ZYNQ-7010 核心板资源图核心板外设简介:1. ZYNQ 主控芯片 ZYNQ-7020 核心板主控芯片为 XC7Z020CLG400-2,85K LC(逻辑单元

小马哥996 2021-07-30 07:07:47

EV-VN7010AJ EV-VN7010AJVN7010AJ评估板

电子发烧友网为你提供(ti)EV-VN7010AJ相关产品参数、数据手册,更有EV-VN7010AJ的引脚图、接线图、封装手册、中文资料、英文资料,EV-VN7010AJ真值表,EV-VN7010AJ管脚等资料,希望可以帮助到广大的电子工程师们。

2020-05-21 02:05:16

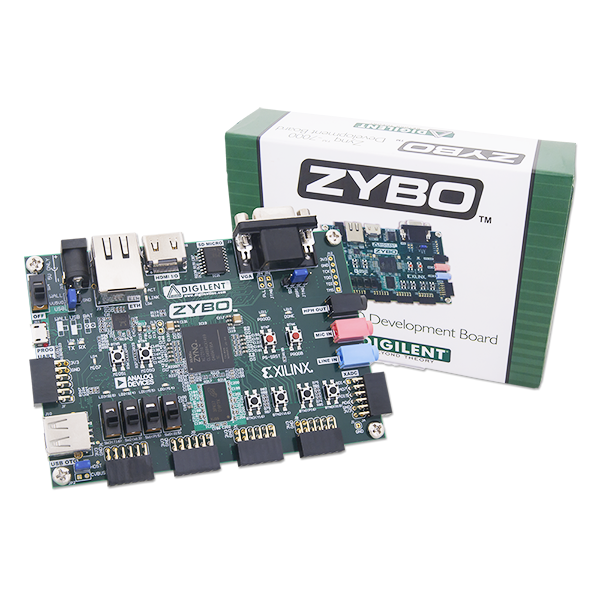

digilent Zynq-7000训练板概述

Zybo(Zynq™ Board)是一款资源丰富且易用的嵌入式软件及数字电路入门级开发平台,该平台主芯片为Xilinx Zynq-7000系列中的最小型号Z-7010

2019-11-25 11:42:27

ATK-领航者ZYNQ开发板-7010版本

ATK-领航者ZYNQ开发板-7010 Edition DEVB_120X160MM 6~24V

2023-03-28 13:05:54

怎么在Petyninux 2014.4上使用Zynq上的PL UART?

你好我在Zynq 7010设计上添加了一个UART 16550 IP,中断直接连接到Zynq INTC。在petalinux中导入硬件设计后,pl.dtsi结构似乎没问题,但是当我编译图像并启动板

yunhanuser 2020-04-08 07:50:34

Zynq-7010/7020供应紧张了?看这里!

异构多核成为主流,ZYNQ系列出货量剧增!

2021-09-07 19:03:17

Xilinx Zynq-7010/7020邮票孔核心板全新上市,引出所有IO!!

创龙科技(Tronlong)近期推出基于Xilinx Zynq-7010/7020的邮票孔工业核心板及评估板,核心板采用邮票孔连接方式,进一步提升核心板与底板连接的稳定性。   与市面上其他的有何不

2021-10-25 17:54:24

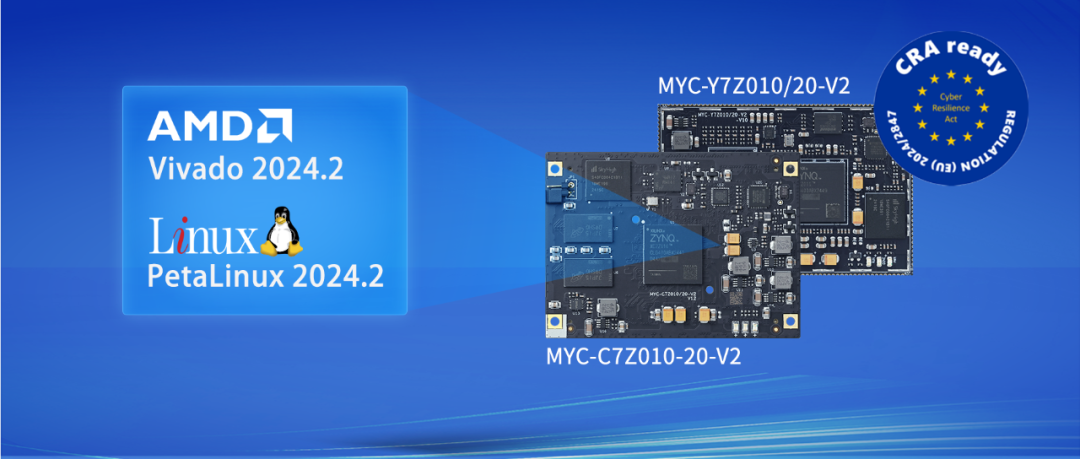

经典再进化:米尔ZYNQ 7010/7020全面适配2024.2工具链
