导电硅胶按键pcb怎么制作

制作导电硅胶按键PCB（印刷电路板），关键在于正确设计PCB上的按键接触点以及配合定制的导电硅胶按键弹片。以下是详细步骤和要点：

核心原理

导电硅胶按键本身是一个柔软的硅胶按钮，其底部带有导电橡胶（通常为碳粒或添加导电材料的硅胶）。当按下按键时，导电部分会向下按压，接触PCB上特定的导电触点区域（通常是裸露的铜盘或碳膜），从而将PCB上的两个电路连接（短路），产生按键信号。

? 制作步骤

PCB设计 (关键步骤)：
- 按键区域定义： 在PCB Layout软件中规划好所有按键的位置。
- 按键触点设计：
  - 类型选择: 最常见的是设计一对分离的同心圆环或方形焊盘。
    - 内环/内盘：连接到GND（也可以是某个信号线）。
    - 外环/外盘：连接到对应的按键扫描输入端（通常是GPIO或键盘矩阵的行/列线）。
  - 尺寸： 触点环的宽度和间隙需要匹配导电硅胶按键底部导电粒的尺寸。通常：
    - 导电粒直径 > 环间隙宽度。
    - 环间隙宽度（内外环之间的空隙）通常在0.3mm - 0.8mm之间，具体取决于导电粒大小和精度要求。
    - 内环和外环的宽度通常在0.5mm - 1.0mm左右。
  - 表面处理 (非常重要)：
    - 裸铜上OSP/沉金 (推荐)： 这是最常用的方式。使用耐氧化的表面处理保护铜环，同时保持良好的导电性。沉金（ENIG） 因其耐磨、平整、不易氧化是首选。
    - 碳膜印刷： 在铜环上覆盖一层导电碳油墨（碳膜）。优点是非常耐磨、成本较低；缺点是电阻稍大（但对按键应用通常足够），需要额外印刷工序。这是遥控器等产品常用的低成本方案。
    - 避免普通喷锡： 焊接锡层表面不平整且易氧化，可能导致接触不良。
- 定位设计：
  - 在按键触点周围设计定位柱孔或定位销。
  - 这些孔/销用于精确固定导电硅胶按键面板（通常是一个带凸起定位柱的硅胶薄膜），确保每个导电粒都能对准PCB上的环形触点。
- 间距保护 (Soldermask)：
  - 在内外环之间的间隙以及环的外围区域覆盖阻焊层（绿油）。
  - 作用：
    - 防止焊锡或其他污染物覆盖触点间隙。
    - 隔离触点与外电路，避免短路。
    - 提供绝缘支撑面。
- 走线： 将每个按键的外环触点连接到控制器的对应引脚（通常通过键盘矩阵扫描方式连接）。
- 测试点： （可选但推荐）在设计时添加测试点，方便后期测试每条按键线路的连接性。

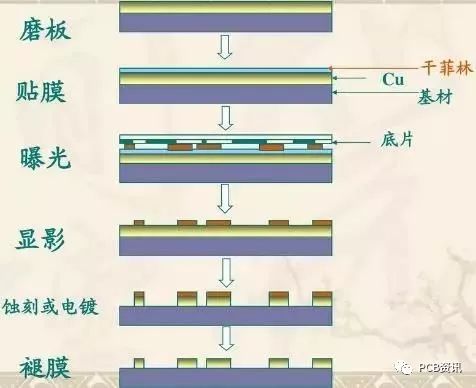

PCB制造：
- 将设计好的Gerber文件发给PCB制板厂。
- 指定板材（常用FR-4）、板厚、层数（按键PCB通常单面板或双面板即可）、表面处理（强烈建议沉金或OSP）。
- 如果采用碳膜触点方案，需在PCB制造流程中增加丝印导电碳油的工序。
导电硅胶按键制作 (通常是外协)：
- 设计按键结构： 设计按键形状、大小、高度、行程、弹力、手感（通常通过硅胶碗壁的厚度和形状调节）。
- 设计导电粒：
  - 位置：对准PCB上设计好的环形触点。
  - 尺寸：大于PCB上的环间隙宽度，确保按压时能可靠短接内外环。
  - 形状：通常是半球形或截顶圆锥形凸起。
  - 材料：含碳导电橡胶或导电硅胶复合材料。
- 开模具： 根据设计好的硅胶按键结构（包含按键体、导电粒、定位柱等）制作精密注塑模具。这是成本的主要部分。
- 注塑硫化成型： 使用模具将液态硅胶注入，在高温高压下硫化成型。导电粒在注塑过程中一体成型在按键底部。
- 后处理： 可能包括修剪毛边（De-flashing）、清洗、电晕处理（如需后续印刷）等。
- 组装按键面板（可选）： 单个按键可以单独使用，但更常见的是将所有按键设计在一个整张的硅胶薄膜上（称为硅胶按键面板或Keypad），面板上带有定位柱。
装配：
- 放置PCB： 将制造好的PCB固定在产品外壳内。
- 放置按键面板： 将导电硅胶按键面板（或单个按键）通过其定位柱精确插入PCB上对应的定位孔/销。
- 固定面板： 按键面板通常依靠外壳（上盖或中框）压紧固定。在外壳设计时需确保有对应的结构（如凸起的筋条或卡扣）将硅胶面板的边缘或特定部位压紧在PCB上。定位柱提供XY方向定位，外壳提供Z方向压紧力，确保按键位置准确且不会移动。
- 组装外壳： 盖上上盖，完成整个产品的组装。上盖的按键孔必须对准硅胶按键的顶部。
测试：
- 导通测试： 在组装后进行按键功能测试，确保每个按键按下时，对应的内外环触点能可靠短路导通。
- 行程/力道测试： 测试按键的行程、按压力度是否满足设计要求。
- 手感测试： 测试按键按压回弹的手感是否一致、舒适。
- 耐久性测试： 对按键进行按压力次数测试（如10万次、100万次），监测其导通电阻是否稳定增大（通常要求小于几百欧姆，越低越好）。

⚠ 关键注意事项

触点和导电粒的匹配度： 尺寸、形状、位置必须精确配合。首次制作务必要求硅胶厂制作样品并与PCB实物匹配测试。
PCB表面处理： 沉金或碳膜是保证长期可靠接触的关键。避免裸铜长时间暴露或使用不良表面处理。
定位精度： PCB定位孔/销和硅胶面板定位柱的公差设计要合理，确保装配后触点对齐。
隔离间隙高度： 硅胶面板在未按压状态下，导电粒与PCB触点之间应有微小的隔离间隙（通常0.1mm - 0.3mm），避免无按压时的偶然接触误触发。
外壳设计： 外壳必须能够可靠地压紧硅胶面板的边缘，防止按键移位，同时按键孔的尺寸和位置要精准。
硅胶材料性能： 硅胶的硬度、回弹性、抗老化性和导电粒的电阻稳定性直接影响按键寿命和手感。

? 总结

制作导电硅胶按键PCB的核心在于精确设计PCB上的分离环形触点和定位结构，并选择合适的表面处理（沉金或碳膜），然后将这些信息提供给PCB板厂。同时，你需要设计并定制带有导电粒和定位柱的导电硅胶按键（面板），确保其导电粒与PCB触点完美匹配。最后通过精密的定位结构和外壳压紧完成可靠的装配。整个过程需要在研发阶段仔细验证PCB和硅胶按键样品之间的匹配性、接触可靠性和手感。??
