pcb十层叠构

好的，这是一个典型的、应用广泛且性能优异的 10层PCB板叠层结构（Stack-up） 方案之一，特别注重 信号完整性、电源完整性 和 EMC性能：

核心目标：

优异的信号完整性： 为高速信号提供低噪声、阻抗可控的传输环境。
强大的电源完整性：提供低阻抗、低噪声的电源分配网络（PDN）。
优化的EMC性能： 通过良好接地的参考平面屏蔽噪声，减少辐射。
良好的制造性和成本： 在满足性能要求下，尽可能使用对称结构减少翘曲。

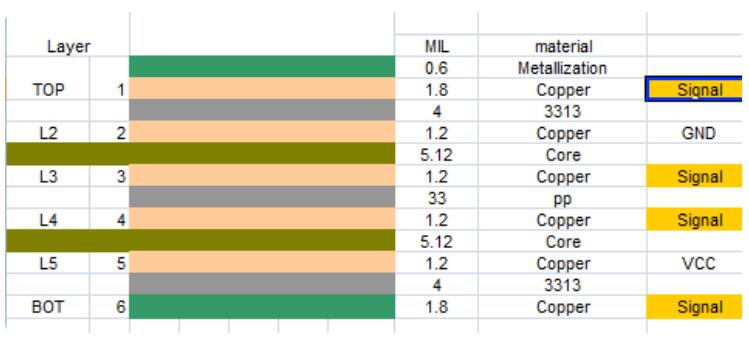

推荐叠层结构（从顶层到底层）：

顶层： 信号层（微带线） - 放置关键高速信号、关键控制信号、连接器、关键器件。通常优先布最重要、速率最高的信号。
地层1： 完整地平面（GND） - 为顶层（L1）和第三层（L3）的信号提供低阻抗回流路径，是顶层信号的主要参考平面。
信号层2： 带状线内层 - 放置高速信号。该层夹在两个地平面（L2和L4）之间，具有优异的 EMI屏蔽 和 信号质量。
地层2： 完整地平面（GND） - 为第三层（L3）和第五层（L5）的信号提供低阻抗回流路径，是L3信号的主要参考平面。与L2结合形成优秀的信号屏蔽通道。
电源层1： 电源平面（Power） - 为主电源（如核心电压 Vcore）供电。该层夹在两个地平面（L4和L6）之间，提供低阻抗电源路径和较好的噪声抑制。
地层3： 完整地平面（GND） - 为第五层（L5）和第七层（L7）的信号提供回流路径，是L5电源层的主要噪声吸收平面，并为L7信号提供参考。
电源层2： 电源平面（Power） - 为另一个重要电源（如I/O电压 VDDIO 或内存电压）供电。同样夹在两个地平面（L6和L8）之间。
地层4： 完整地平面（GND） - 为第七层（L7）和第九层（L9）的信号提供回流路径，是L7电源层的主要噪声吸收平面，并为L9信号提供参考。
信号层3： 带状线内层 - 放置高速信号或一般信号。该层夹在地平面（L8）和底层（L10）之间。
底层： 信号层（微带线） - 放置高速信号、一般信号、连接器、器件。是底层信号的主要参考平面（参考L8）。

关键特性与优势：

丰富的参考平面： 共 4个完整的地平面（L2, L4, L6, L8） 和 2个电源平面（L5, L7）。每个信号层都紧邻一个或多个完整的参考平面（地或电源），为信号提供良好的回流路径。
优异的信号屏蔽： 关键的内层高速信号层（L3, L9）被完整的地平面（L2/L4, L8/L10）上下夹心包围（带状线结构），提供了非常好的 EMI屏蔽 和 抗干扰能力，信号质量最佳。
电源完整性优化： 两个电源层（L5, L7）都 紧邻地平面（L4/L6, L6/L8）。这种相邻布置形成了天然的 去耦电容（平板电容），显著降低了电源平面的交流阻抗（目标阻抗），有效抑制了电源噪声。电源层和地平面之间使用 薄介质（Core） 可以最大化这种电容效应。
对称结构： 该结构关于中心层（通常是L5和L6之间或L6层）大致对称（L1-L10, L2-L9, L3-L8, L4-L7, L5-L6）。这种对称性有助于平衡层压过程中的应力，减少PCB板弯曲（翘曲），提高制造良率和长期可靠性。中心层通常是地层（L6）。
阻抗控制灵活： 每个信号层都有明确的、低阻抗的参考平面，使得 传输线阻抗（如50Ω, 90Ω差分, 100Ω差分） 的设计、计算和制造控制更加容易和精确。
EMC性能卓越： 完整的地平面构成了有效的法拉第笼，将内部信号噪声屏蔽在板内，同时阻止外部干扰进入。紧密耦合的电源-地平面对也有效地将电源噪声限制在局部区域。顶层和底层作为外层，是主要的辐射源，但它们下方紧邻完整的地平面（L2和L8），可以很好地抑制这些辐射。

设计考虑与变种：

电源分割： 电源层（L5, L7）通常需要分割以承载不同的电压轨（如 1.8V, 3.3V, 5V, 12V），分割时要非常谨慎，避免破坏参考平面的连续性，尤其是高速信号跨越分割区域时。关键高速信号应避免跨越电源分割平面。
信号层分配： 最高速、最关键的信号（如10Gbps+ SerDes, DDR4/5 时钟/数据线）优先放置在带状线层（L3, L9），因为它们受干扰最小。次重要的高速信号可放在微带线层（L1, L10）。低速信号、控制信号等可放在剩余空间。
层厚度（介质厚度）： 相邻层之间的介质厚度（特别是信号层到其参考平面之间的PP厚度）是控制阻抗和 层间耦合 的关键参数。需要根据阻抗要求和板材参数仔细计算。
PCB板材： 高速设计通常需要选择低损耗（Low-Dk, Low-Df）板材（如FR4 High Tg, Megtron, Isola Tachyon）。
变种： 有时会根据特定需求调整：
- 如果需要更多信号层，可能会牺牲一个电源层（例如变成3个信号层+1个电源层+4个GND层+2个信号层），但这会牺牲电源完整性。
- 如果电源要求特别复杂（电压轨多），可能需要专用电源层（如第4层做电源分割），但这可能破坏最优的信号参考结构，需要精心设计。

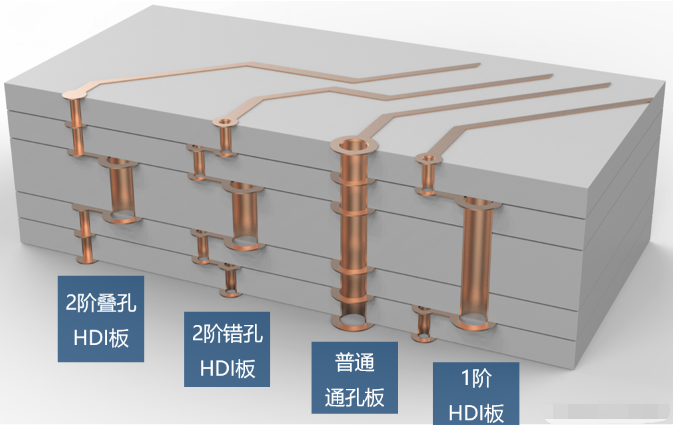

- 对于非常高速的设计（如>25Gbps），可能需要更多屏蔽层或使用更先进的叠层技术。

总结：

这种 S-G-S-P-G-S-P-G-S-S（Signal-Ground-Signal-Power-Ground-Signal-Power-Ground-Signal-Signal）的10层叠构是一个非常经典、均衡且高性能的方案。它在信号完整性（SI）、电源完整性（PI）和电磁兼容性（EMC）之间取得了出色的平衡，具有良好的对称性以控制翘曲，并且阻抗控制相对容易。它是设计复杂、高速数字电路（如服务器主板、高端路由器、图形卡、通信设备）时的常用选择。具体设计时，需要结合板厂能力、成本、具体信号速率和电源需求进行微调。

希望这个详细的中文解释对您有所帮助！如果您有具体的应用场景或特殊要求，我可以提供更具针对性的建议。
