数字钟电路设计与pcb图设计

好的，这是一份关于数字钟电路设计与PCB设计的详细中文指南，涵盖了从核心模块到实际布线的关键步骤。

数字钟电路设计

一个典型的基于单片机的数字钟电路包含以下几个核心模块：

1. 主控制器 (MCU)：

   • 功能： 核心大脑，执行程序代码（获取时间、处理显示、响应按键等）。
   • 常用选择： 51系列单片机（如STC89C52RC, AT89S52）、AVR（如ATmega328P）、STM32（功能更强）。51系列因其简单易用、资料丰富，是入门优选。
   • 关键引脚： VCC/GND (电源)， XTAL1/XTAL2 (晶振)， RST (复位)， P0-P3 (通用IO口用于驱动显示和读取按键)。

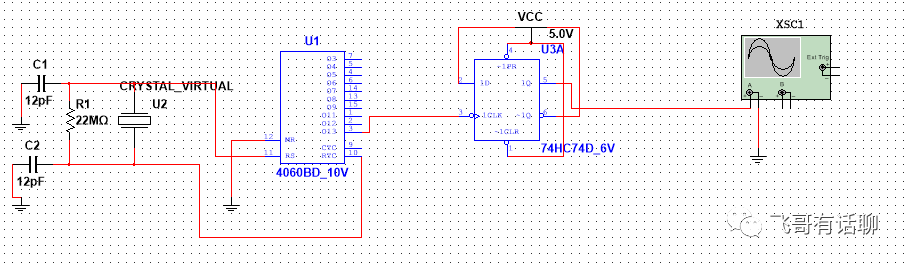

2. 时钟源 (Crystal Oscillator)：

   • 功能： 为单片机提供精确的时钟基准信号，保证定时器/计数器准确计时。
   • 元件： 石英晶体谐振器（简称晶振，如11.0592MHz或12MHz），两个匹配的负载电容（通常在15-33pF之间，具体值参考晶振和单片机手册）。
   • 连接： 晶振两脚分别接单片机的XTAL1和XTAL2脚，每个脚通过负载电容接地。

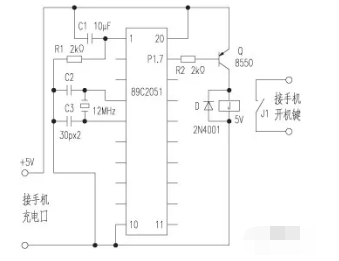

3. 复位电路 (Reset Circuit)：

   • 功能： 确保单片机上电或需要时可靠复位，从程序起始点开始执行。常用上电复位。
   • 元件：
     • 电阻（典型值10KΩ）一端接VCC，另一端接RST脚。
     • 电容（典型值10uF）一端接RST脚，另一端接地。
     • 按键开关（可选）：并联在电容两端，提供手动复位。
   • 原理： 上电瞬间电容充电，RST脚为高电平（复位有效）；充满后RST脚通过电阻拉低（复位结束）。按下按键时，电容瞬间放电，RST变高复位。

4. 时间基准 (Real-Time Clock, RTC - 可选但推荐)：

   • 功能： 提供精确的时间（年、月、日、时、分、秒）和日期，即使主系统断电（依靠纽扣电池）。比单片机软件计时更精确、更可靠（不受程序执行影响）。
   • 常用芯片： DS1302, DS1307, PCF8563, DS3231（精度最高）。
   • 连接： SPI或I2C接口与MCU通信。纽扣电池（如CR2032）接VBAT引脚，在主电源掉电时维持RTC计时。

5. 显示模块 (Display)：

   • 常用类型：
     • 数码管 (LED Segment Display)：
       • 类型： 共阳 (Common Anode - CA) 或 共阴 (Common Cathode - CC)。
       • 驱动方式：
         • 静态驱动： 每个数码管的每个段都独立控制。占用IO口极多（8段 * 4位 = 32根线 + 4位选线），极少使用。
         • 动态扫描驱动： 利用视觉暂留效应，快速轮流点亮各位数码管（位选）。每时刻只有一位亮，但扫描足够快时看起来全亮。节省IO口（8段线 + 4位选线 = 12根线）。必须！
       • 限流电阻： 电阻（每个段的阳极或阴极都需要，常用200-1KΩ，根据数码管参数和亮度调节）。
       • 驱动电流： 单片机IO口驱动能力有限（通常<20mA），驱动多位数码管通常需要驱动芯片：
         • 段驱动： 74HC595（串入并出，SPI接口，驱动能力强，节省MCU IO）。常用。
         • 位驱动： ULN2003/ULN2803（达林顿晶体管阵列，用于驱动共阳数码管的公共阳极，吸收电流强）。若用共阴数码管且MCU驱动能力足够（位选电流大），可直接驱动或加三极管放大。
     • LCD显示屏 (Liquid Crystal Display)：
       • 类型： 字符型LCD（如1602, 16x2字符），点阵型LCD（如12864，图形）。
       • 接口： 并行（4位或8位模式）或串行（节省IO口，需转接模块）。
       • 优点： 显示信息丰富、自定义字符、功耗相对低。
       • 缺点： 需要更多初始化代码，背光通常也需要驱动（小LCD可用电阻限流直接接IO）。

6. 设置按键 (Setting Buttons)：

   • 功能： 调整时间/日期（时、分、秒、年、月、日）、切换模式（12/24小时制）、闹钟设置等。
   • 元件： 轻触开关。
   • 连接：
     • 一端接地。
     • 另一端接MCU的IO口，同时通过上拉电阻（常用4.7KΩ或10KΩ）拉到VCC。
   • 软件处理： 需要按键消抖（硬件滤波电容或软件延时判断）。

7. 电源模块 (Power Supply)：

   • 功能： 为整个系统提供稳定、干净的直流电压（通常5V）。
   • 输入： USB供电（5V）、电池（3.7V锂电池需升压到5V）、或交流适配器（如9V DC，需降压稳压）。
   • 核心元件：
     • 线性稳压器 (LDO)： 如AMS1117-5.0（输入需≥6.7V，输出5V固定）。效率较低，有压差要求。
     • 开关稳压器 (Buck)： 如LM2596（输入范围宽，高效率，适合输入电压远高于5V）。成本稍高。
     • USB直接输入： 可直接使用5V，但最好加保护或滤波。
   • 滤波： 输入/输出端加电解电容（如100uF/16V）和陶瓷电容（如0.1uF/104）滤除低频/高频噪声。
   • 指示灯： 可选LED加限流电阻指示电源状态。

PCB设计要点

设计PCB是将电路图转化为物理线路板的过程。使用EDA软件（如KiCad, Altium Designer, Eagle, EasyEDA）进行设计：

1. 准备工作：

   • 完成并验证原理图设计。
   • 为所有元件创建或导入准确的封装库（Footprint）。封装定义了元件焊盘的大小、形状、间距和在PCB上的位置。非常重要！ 务必与实物元件匹配。
   • 定义设计规则：线宽、线间距（安全距离）、钻孔孔径、过孔尺寸、覆铜间距等。常用默认规则（如线宽10mil，间距8-10mil）即可入门，电源线需加宽（20-30mil或更宽）。

2. 布局 (Layout)：

   • 核心原则： 功能分区、信号流向清晰、减少交叉、就近原则。
   • 布局步骤：
     1. 放置固定元件：电源插座、按键、显示接口等位置受外壳限制的元件。
     2. 放置核心器件：MCU、RTC放置在中心或便于走线位置。
     3. 放置时钟电路：晶振必须紧挨着MCU的XTAL1/XTAL2引脚！负载电容就近接地。晶振下方及周围避免走高速信号线，做好地平面屏蔽。
     4. 放置复位电路：靠近MCU的RST引脚。
     5. 放置显示驱动：74HC595紧靠数码管或连接排针；位驱动（如ULN2003）靠近数码管的公共端（COM）。
     6. 放置数码管/LCD：位置固定。
     7. 放置按键：位置固定。
     8. 放置电源元件：稳压芯片、输入/输出滤波电容（靠近稳压芯片的输入/输出脚）。
     9. 放置去耦电容：在每个IC（尤其是MCU、驱动芯片）的VCC和GND引脚之间就近放置一个0.1uF (104)陶瓷电容，用于滤除高频噪声。极度重要！
     10. 元件方向：相同类型元件尽量方向一致，便于焊接和检查。
     11. 间距：保证元件之间（尤其是发热元件）有足够空间，考虑散热和焊接方便性。

3. 布线 (Routing)：

   • 核心原则： 优先走关键信号线（时钟、复位）、电源线；横平竖直，避免锐角（走45度或圆弧）。
   • 关键信号线：
     • 晶振线： 尽可能短！阻抗匹配要求高。避免平行长距离走线，减少环路面积。晶振外壳接地（如果支持）。
     • 复位线： 尽量短，远离高频或噪声源。
   • 电源线 (VCC/GND)：
     • 宽度： 主电源线（如输入到稳压芯片、稳压输出端）要足够宽（≥20-30mil）。分支到IC的可以稍细（10-15mil）。
     • 环路： 减小电源环路面积。
     • 地平面 (Ground Plane)： 强烈推荐使用大面积覆铜作为地平面(GND)。 这是降低噪声、提高EMC性能的关键！
       • 在底层（或顶层）进行覆铜(Pour Copper)，连接到GND网络。
       • 覆铜与信号线、焊盘之间保持足够间距（如8-12mil）。软件设置覆铜规则。
       • 尽可能多地覆盖空白区域。
       • 所有GND网络的焊盘/过孔都应该良好连接到地平面（通过花焊盘(Thermal Relief)连接，避免焊接时散热过快）。
   • 数字信号线： 普通IO线可按默认线宽（10mil）走线。避免长距离平行布线以减少串扰。
   • 显示驱动线：
     • 段驱动线（74HC595输出到数码管段）：可能较长，注意线宽（10-15mil）。
     • 位驱动线（MCU/ULN2003到数码管公共端）：电流相对较大，适当加宽（15-20mil）。
   • 过孔 (Via)： 在不同层间连接信号时使用。尽量少用过孔，电源/地过孔可以稍大（如孔径0.4mm，外径0.8mm）。避免在焊盘上打孔（除非是焊盘过孔）。
   • 丝印层 (Silkscreen)： 添加元件轮廓、标识（位号R1, C1, U1）、引脚1标记、项目名称、版本号等。文字清晰可辨（≥0.8mm高度）。

4. 设计规则检查 (DRC - Design Rule Check)：

   • 必做步骤！ 在布线完成后，使用EDA软件的DRC功能检查所有设计规则是否违反（线宽、间距、开路、短路、未连接引脚等）。
   • 仔细检查并修正所有DRC报错和警告。不能忽略DRC错误！

5. 输出制造文件 (Gerber Files)：

   • 通过EDA软件导出PCB厂家需要的标准Gerber文件集。通常包括：
     • 顶层铜箔 (Top Layer, .GTL)
     • 底层铜箔 (Bottom Layer, .GBL)
     • 顶层丝印 (Top Silkscreen, .GTO)
     • 顶层阻焊 (Top Solder Mask, .GTS) - 开窗层
     • 底层阻焊 (Bottom Solder Mask, .GBS) - 开窗层
     • 钻孔文件 (NC Drill Files, .TXT + .DRL)
     • 边框层 (Board Outline/Edge Cuts, .GML/GKO)
   • 有时需要提供Pick-and-Place文件 (.XY) 用于贴片。
   • 仔细检查Gerber文件： 很多EDA软件和PCB厂家网站提供Gerber在线查看器，务必检查文件是否正确无误（尤其是孔的尺寸、板框）。

调试提示

1. 焊接检查： 焊接完成后，仔细检查是否有虚焊、短路、错焊、漏焊。用万用表通断档检查电源与地是否短路。
2. 供电测试： 先不上单片机，通电测量电源电压输出是否正常稳定（5V）。确认无芯片发热。
3. 基本功能：
   • 插入单片机/RTC芯片。
   • 检查晶振是否起振（用示波器看XTAL2脚是否有正弦波，频率是否正确）。
   • 检查复位电路（上电时RST脚应有短暂高脉冲）。手动复位按键测试。
   • 测试按键（按下时对应IO口是否为低电平）。
4. 程序调试：
   • 先烧录一个简单的程序（如点亮一个LED）测试单片机最小系统是否正常工作。
   • 分段测试驱动：先测试数码管静态显示单个数字，再测试动态扫描。测试按键扫描读取。
   • 最后集成RTC读取、时间处理、显示刷新等功能。
5. 显示问题： 数码管亮度不均、闪烁、鬼影，通常是动态扫描时序不当（频率太低或太高）或驱动电流不足/过大（检查限流电阻）。
6. 时间不准：
   • 软件问题（定时器中断配置错误）。
   • 硬件问题（晶振频率偏差大 - 用示波器测频率；RTC晶振问题或备用电池没电）。

总结

数字钟设计是一个融合了硬件电路设计、PCB布局布线和软件编程的综合项目。硬件设计上需要关注电源稳定性、时钟精度、信号完整性（尤其是晶振）和驱动能力。PCB设计中，合理的布局、关键信号线（晶振）的优化处理、地平面的使用和充分的去耦是成功的关键。务必进行严格的DRC检查并仔细核对Gerber文件。调试时要耐心细致，从电源和最小系统开始，逐步验证各个模块的功能。祝你设计顺利成功！
