“PCB 中的 etch” 中文通常翻译为 蚀刻。这是印刷电路板制造过程中极其关键的一步。
它的核心含义和过程是：
- 目的: 将 PCB 基板上不需要的铜箔去除掉，只留下设计好的电路走线、焊盘和导电图形。
- 对象: 主要是在覆铜板（基板两面或一面覆盖着铜箔的板材）上进行的。
- 过程:
- 前导步骤: 在覆铜板上涂覆光刻胶，然后通过带有电路图案的光掩模进行曝光和显影。被光照到的光刻胶会发生化学反应（正胶变可溶/负胶变不可溶），显影后用化学药水洗掉可溶部分。这样就把设计好的电路图形“转移”到了铜板上：需要保留铜的地方有光刻胶保护着，需要去除铜的地方没有光刻胶保护。
- 蚀刻本身: 将经过上述图形转移处理的覆铜板浸泡在蚀刻液（通常是酸性氯化铜、碱性氨水或过硫酸盐等）中。蚀刻液会溶解并去除掉那些未被光刻胶覆盖的铜箔区域。
- 后处理: 蚀刻完成后，将保护电路图形的光刻胶层剥离掉。最终剩下的就是设计所需的精密铜线路。
简单来说：

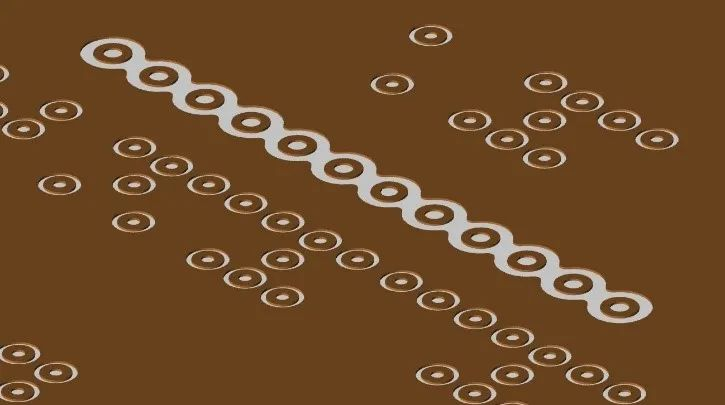

PCB 中的 etch (蚀刻) 就是利用化学药水，像“雕刻”一样，把 PCB 基板上不需要的铜箔腐蚀掉，只留下设计好的电路图形的过程。
为什么极其重要？
- 它决定了最终电路导线的精度、宽度和间距，直接影响电路的性能和可靠性。
- 蚀刻不足会导致导线间短路。
- 蚀刻过度会导致导线变细甚至断裂。
在设计软件/EDA工具中：
- “Etch” 有时也指代软件中用于绘制或定义这些最终将被蚀刻出来的铜层走线（Conductors/Traces）。
- 例如，在 Altium Designer 中，布线层（如 Top Layer， Bottom Layer）有时被称为“Etch Layers”。
- 操作如“Delete Etch”可能指删除某处的铜皮（走线或铺铜）。
总结:
在 PCB 制造语境下，etch 主要指物理/化学的蚀刻工艺；在 PCB 设计软件语境下，etch 常指代铜层上的导电图形（走线、焊盘、铺铜）。
例子： “这块板子蚀刻效果很好，线宽控制精准。” (指制造工艺) “在布线层（Etch Layer）上画线。” (指设计软件中的铜层走线)
如果你是在 PCB 设计软件中操作时看到 “etch”，通常指的是铜皮/走线。如果你是在讨论 PCB 制造工艺，那么 “etch” 绝对指的是蚀刻这个关键步骤。你可以提供更多上下文，以便更精确地解释。
