在Altium Designer (AD) 中删除PCB上没有电气连接的"多余线段"（如孤立的走线、残留铜皮或飞线），需分情况处理。以下是详细步骤：
1. 删除孤立走线或残留铜皮
- 手动选择删除：
- 按快捷键
E+D（Edit > Delete）。 - 光标变成十字，单击要删除的线段或铜皮即可。
- 或框选目标区域，按
Delete键删除。
- 按快捷键
- 批量删除未连接铜：
- 工具 > 转换 > 删除未使用的焊盘/过孔（Tools > Convert > Remove Unused Pad Shapes）。
- 工具 > 电路板清理（Tools > Board Cleanup）：
- 勾选 "删除死铜"（Remove Dead Copper）选项。
- 勾选 "删除孤立走线"（Remove Stub Tracks）。
- 点击
执行自动清理。
2. 隐藏飞线（Ratsnest）
- 飞线（预拉线）表示未布通的电气连接，无法删除，但可隐藏：
- 快捷键
N：- 选择 "隐藏所有飞线"（Hide All Connections），或
N>H>A（Hide All）。
- 恢复显示：
N>S>A（Show All）。
- 快捷键
3. 删除多余的布线（Track）
- 撤销错误布线：
- 快捷键
U：U>N：取消某一网络布线。U>C：取消某条连接的布线。U>A：取消全部布线（慎用）。
- 快捷键
- 手动删除：
- 单击选中走线（或框选），按
Delete。
- 单击选中走线（或框选），按
关键操作图示
-
清理死铜与孤线：
- 进入 Tools > Board Cleanup
- 勾选 "Remove Dead Copper" 和 "Remove Stub Tracks"，点击 "Run"。
- 进入 Tools > Board Cleanup
-
隐藏飞线：
- 按
N> "Hide All" 或右键图层 > "Connections > Hide All"。
- 按
注意事项
- 死铜（Dead Copper）：无网络连接的孤立铜区，需通过 Board Cleanup 工具删除。
- 飞线（Ratsnest）：本质是逻辑连接提示，不可删除，只能隐藏。
- 设计规则检查（DRC）：完成后按
T+D+R运行DRC，检查未布通网络或短路问题。
通过以上方法，可高效清理PCB中的冗余线段和铜皮，确保设计整洁可靠。
CAD软件中如何删除重叠线？
CAD删除重叠线是指经常会画重复的线就容易出现重叠线的问题，在使用浩辰CAD软件绘制图纸的过程中删除CAD中重叠的步骤有如下两个方法，接下来给大家分享一下。 方法一： 1.先检查图层是否锁定
dilino
2019-07-07 22:21:43
Allegro Skill布线功能之删除Dangling介绍
高速pcb布线完成之后，需要检查pcb板上是否存在多余的走线、过孔以及孤岛铜皮等情况，那么多余的走线以及过孔被称为Dangling line/Dangling Vais。
2025-06-25 10:03:01
Allegro设计小技巧 | 如何手动在PCB中添加、删除元器件
在PCB设计过程中，一般情况下PCB中的元器件以及连接关系都是从原理图导入，PCB一般是不允许去修改或者添加元器件的，本文简单介绍一下，PCB中是可以手动添加或者删除元器件的。具体的操作步骤如下所示
2022-06-14 11:23:35
初学者设计PCB，如何检查断头线？
很长一段没有打孔，也没有与其他位置连接，导致出现断头线。如果使用DFM检查出这条断头线，实际上这条断头线可以删除取消。02铜皮细丝的断头线：设计完成后没有做铜皮优化，去掉残铜，导致出现断头线。设计完成后
jf_32813774
2022-11-18 11:23:51

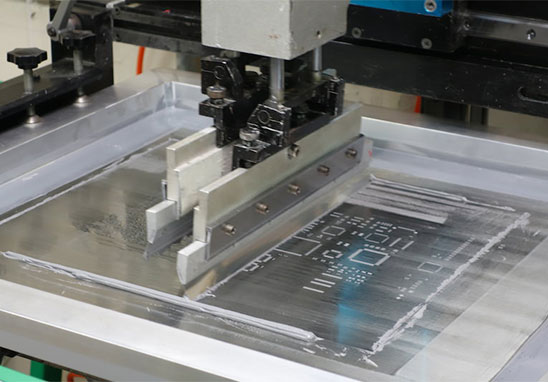

SMT贴片加工厂如何除掉多余的锡膏？
。在这个过程中，会使用大量的锡膏，来保证元器件与PCB表面的可靠连接。然而，由于制造过程中的一些原因(如操作不当、材料质量等)，会出现多余的锡膏和锡渣。多余的锡膏和锡渣不仅会影响电子元器件的贴装质量
2023-12-11 10:50:14
如何删除这中只有轮廓线的铜皮？
没有填充又无法选中无法删除，我在find栏里设置了的，但还是选中不了但是每次画铜皮的时候又会出现铜皮的轮廓线，退出画铜皮的模式轮廓线又消失，怎么都选中不了
h1654155957.9311
2019-09-29 23:33:50
PCB中的微带线和带状线区别是什么
PCB中的信号线分为两种，一种是微带线，一种是带状线。 微带线，是走在表面层（microstrip），附在PCB表面的带状走线，如图1-43所示， 蓝色部分是导体，绿色部分是PCB的绝缘电介质，上面
2020-09-30 10:38:33
linux中删除文件的命令
在Linux中，可以使用 rm 命令来删除文件。该命令有多个参数和选项可供使用，以根据不同的情况进行文件删除操作。例如： rm 命令后面跟上文件名，可以删除单个文件。 rm -r 或 rm -R
2023-11-08 14:11:31
pcb平行走线的影响
pcb平行走线的影响 PCB（Printed Circuit Board，印刷电路板）是电器设备中重要的组成部分，被广泛应用在电子工业和通讯工业中。 PCB设计是电路设计过程中的一个重要环节
2023-09-05 15:42:29
高速PCB设计中传输线的概念及结构分析
学习高速PCB设计，首先要知道什么是传输线。信号会产生反射，就是因为PCB上的走线具有一定的阻抗，线上阻抗与输出端的阻抗不匹配，就会导致信号反射。信号在PCB中传输会有延时，如果时序没有匹配，系统就会罢工。这些都是因为传输线产生的问题。
2019-12-16 07:59:00
是否存在有关 PCB 走线电感的经验法则？
本文要点PCB走线具有电感和电容，这两者共同决定了走线的阻抗。有时，了解走线的电感有助于估算因串扰而引起的耦合度。虽然没有设定具体的走线电感值，但它是理解某些系统中的信号行为的有力工具。所有PCB走
2024-12-13 16:54:57

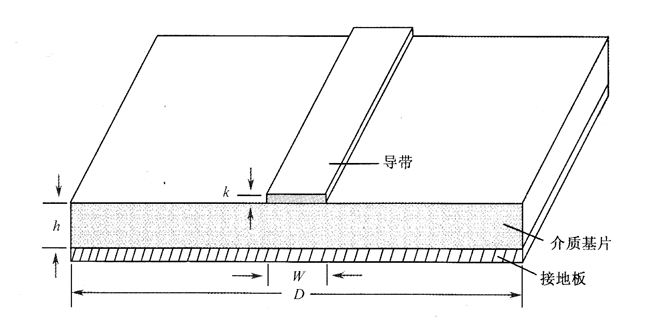

PCB中的传输线结构
数字设计系统中常见的两种传输线结构是微带线和带状线。微带线分为标准微带线和嵌入式微带线。前者是指PCB外层的走线，它直接贴附在介质平面上并暴露于空气中。后者是前者的改进，区别在于铜线上覆盖了介质材料。
2023-09-01 16:34:21

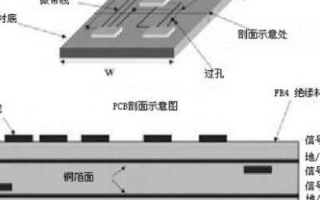

PCB的走线结构
在多层PCB尤其是高速PCB中，经常将介质之间的若干个金属层（Plane）分配给电源和地（PoweriGnd）网络。这样PCB上的走线就可以大致分为两类：微带线和带状线。微带线的附近只有一个金属平面，通常位于PCB的表层（Top/Bottom Laver）
2023-08-28 14:53:37

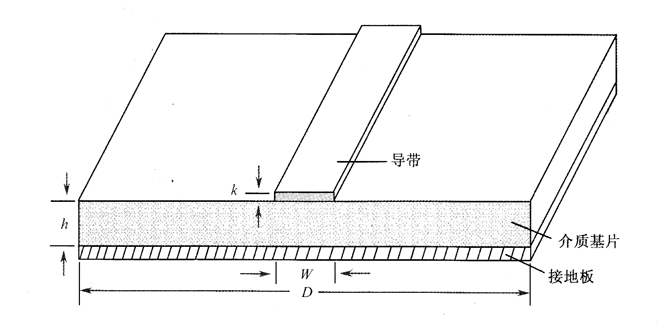

PCB中的传输线结构
数字设计系统中常见的两种传输线结构是微带线和带状线。微带线分为标准微带线和嵌入式微带线。前者是指PCB外层的走线，它直接贴附在介质平面上并暴露于空气中。后者是前者的改进，区别在于铜线上覆盖了介质材料。
2023-08-29 14:17:28
PCB layout中的走线设计
PCB layout需要丰富的经验和扎实的理论基础支持，还要多踩几个坑，多做几个仿真加深对走线的理解，才能形成闭环的走线设计。
2022-07-19 15:10:41
高速PCB设计中的走线技巧
布线（Layout）是PCB设计工程师最基本的工作技能之一。走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过Layout得以实现并验证，由此可见，布线在高速PCB设计中
2019-07-01 15:24:50
DDR走线复用分析
，找这个过孔即可，并设置为重置原点 5、设置复用模块的坐标为（0，0）即可定位到A1处 6、删除多余过孔及走线，其他的滤波电容还有电阻等器件，用坐标定位的方法，即可定位到与官方DEMO板一样的位置，然后进行布线
一只耳朵怪
2021-02-20 15:05:11
PCB设计中,快速消除PCB布线的方法步骤
在PCB设计当中，有可能需要对一些已经布好线的地方进行取消布线，或者对整个文件重新布线等操作需求。如果逐条删除PCB布线效率是非常低的，下面就为大家介绍下AD09快速消除PCB布线的操作功能。
2019-07-21 09:11:00
详解PCB中带状线和微带线的区别

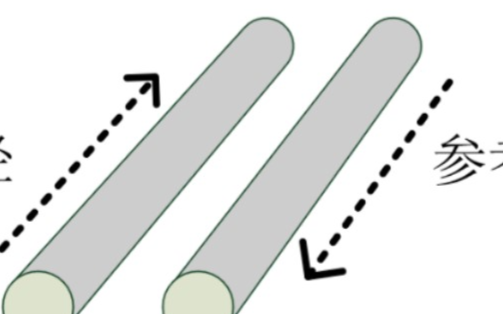

一对导体就可以构成传输线，信号以电磁波的形式在这一对导体之间传播。这两个导体，一个被称为“信号路径”，另一部被称为“参考路径”或“回流路径”。传输线的形式由多种多样，比如PCB中的走线、同轴电缆等。
