CST提取pcb参数

在CST Studio Suite 中提取PCB参数（主要是S参数）是一个常见任务，用于信号完整性(SI)、电源完整性(PI)和电磁兼容性(EMC)分析。以下是使用CST提取PCB参数的核心步骤和注意事项（中文说明）：

? 核心步骤

模型导入与几何清理：
- 导入CAD模型： 将PCB设计文件（通常是ODB++、Gerber、.emn/.emp (IDF)、.step/.stp 或特定EDA工具的导出格式如.brd）导入CST。
- 几何简化与修复： 去除与分析无关的细节（如机械安装孔、丝印、阻焊层细节（除非高频分析需要）、过小的过孔等）以减小计算量。修复可能存在的微小几何错误或缝隙。确保导体（铜层）和介质层（PCB基板）定义清晰。

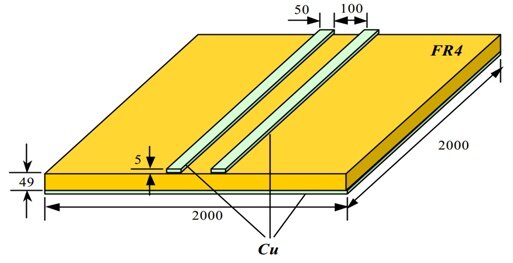

- 材料属性定义： 为所有材料（铜、FR4/Rogers等基板、阻焊层、空气等）设置正确的电导率（铜）、介电常数、损耗角正切值。
端口设置 (Port Definition)： - 最关键步骤之一！
- 端口类型选择：
  - 波导端口： 最常用且通常最准确，用于连接器、传输线端点、过孔场分析。端口需要放置在足够远离结构不连续性的位置（通常要求端口面大小 > 3-5倍线宽，高度 > 3-5倍介质厚度），以捕捉TEM模式为主的场分布。端口平面应垂直于信号传播方向。
  - 离散端口： 用于芯片引脚、焊点或直接在两点间注入电流/电压。更简单直观，但在高频或复杂场下精度可能不如波导端口。适合快速评估或点对点注入。
  - 集总元件端口： 用于模拟电阻、电容、电感或更复杂的终端电路。
- 端口校准： CST会自动尝试校准端口（计算端口处的阻抗参考）。务必仔细检查端口阻抗是否与设计目标阻抗（如50欧姆单端，100欧姆差分）匹配。必要时手动调整校准线长度或阻抗设置。
- 差分对端口： 如果是提取差分线的S参数，必须使用波导端口并定义差分端口对。CST会根据两个单端端口自动计算差分(Sdd)和共模(Scc)以及混合模(Sdc, Scd)参数。
- 端口参考地： 明确指定端口的参考地平面（通常是附近的GND层或GND过孔）。
边界条件设置 (Boundary Conditions)：
- 通常使用电边界/磁边界或开放边界来模拟自由空间辐射。
- 对于板级仿真，边界应设置得离PCB结构足够远（至少λ/4 - λ/2，λ为最低频率对应的波长），以减少边界反射的影响。
- 如果PCB在机箱内，可能需要设置PEC边界模拟屏蔽效果。
仿真设置 (Simulation Settings)：
- 求解器选择：
  - 时域求解器： 非常适合宽带S参数提取（如DC到几十GHz）。利用一个激励脉冲一次仿真即可获得宽频带结果。是提取PCB互连S参数的首选方法。
  - 频域求解器： 需要在多个离散频率点求解。对于非常窄带或谐振结构可能更有效率。通常不如时域求解器提取宽带S参数方便。
- 频域范围设置： 设置需要提取S参数的最低频率和最高频率。确保覆盖所有感兴趣的频点（如信号带宽的5倍频或奈奎斯特频率的5倍）。
- 网格设置：
  - 启用自动网格生成，并根据精度要求调整网格设置（如每波长网格数、线宽方向网格数）。
  - 确保关键区域（线宽、过孔、端口附近）有足够的网格分辨率。CST的“基于曲率的网格”通常效果良好。
  - 对于薄层结构和精细特征，检查并可能需要手动细化层间和线边缘的网格。
- 激励设置： 选择所有需要提取S参数的端口作为激励端口（默认是全部端口）。
运行仿真：
- 提交仿真任务，监控求解过程（能量收敛、S参数收敛）。
- 检查收敛性： 确保仿真结果（能量、S参数）已达到稳定收敛状态。如未收敛，需要增加仿真时间（时域）或细化网格/调整设置。
后处理与结果提取：
- S参数查看： 仿真完成后，在导航树的1D Results > S-Parameters下可直接查看各端口的S参数幅度（dB）和相位（deg）曲线图。

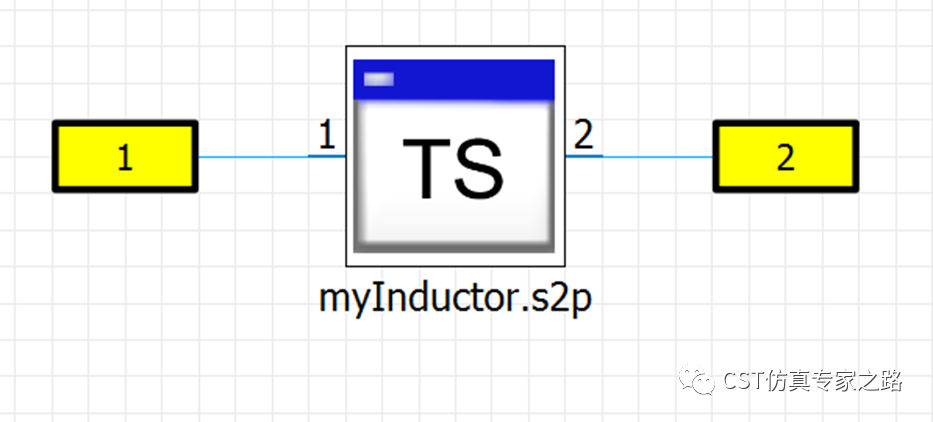

- 矩阵导出： 右键点击S-Parameters节点 -> Export -> Touchstone File (.sNp)。选择合适的Touchstone版本（建议2.0）和格式（如dB/角度，实部/虚部）。.sNp文件（如.s4p）是行业通用的S参数数据交换格式，可导入ADS、HFSS、Cadence Sigrity等SI/PI工具进行后续分析。
- 差分S参数查看： 如果定义了差分端口，在1D Results > Differential Mode Parameters下查看Sdd11, Sdd21, Sdd12, Sdd22等差分参数。
- 时域反射/传输： 可利用S参数数据进行时域变换(TDR/TDT)，分析阻抗不连续性和信号质量。
- 场图查看： 可在特定频率点查看电流分布、电场分布、磁场分布，帮助理解电磁行为。

重要注意事项

模型准确性： Garbage In, Garbage Out! 导入的几何结构必须准确反映实际PCB设计，特别是关键走线、过孔、叠层厚度。
材料参数准确性： 介电常数(Dk)和损耗角正切(Df)对S参数（特别是插入损耗）影响极大。务必使用制造商提供的实测数据或可靠模型，并考虑频率相关性。
端口设置： 这是最大误差来源！务必理解波导端口的要求（大小、位置、模式）并仔细检查其阻抗和场分布图。错误的端口设置会导致错误的S参数。
网格收敛性： 未收敛的网格会导致不准确的结果。务必检查网格收敛性报告，尤其是关注高梯度区域（端口、线边、过孔）。在关键区域进行网格细化研究是保证精度的重要方法。
频率范围： 确保仿真的频率范围足够宽（通常需大于信号主频的5倍）。
接地返回路径： 清晰的、低阻抗的接地返回路径对高频信号至关重要。模型中必须包含完整的参考地平面和足够的GND过孔。
计算资源： PCB全板仿真通常计算量巨大（内存、时间）。需要强大的工作站或HPC资源。利用对称性、简化模型、局部建模（只提取关键网络）是提高效率的有效手段。
验证与校准： 如果可能，将仿真结果与实测结果（如VNA测得的S参数）进行比较，以验证模型和设置的准确性。

? 总结

使用CST提取PCB S参数的核心流程是：准备准确的几何和材料模型 -> 正确设置端口（波导端口为主）-> 配置合适的边界条件和求解器（首选时域求解器）-> 运行仿真并确保收敛 -> 导出Touchstone文件(.sNp)。端口设置的精度、材料属性的准确性以及网格收敛性的验证是获得可靠结果的关键。始终牢记仿真模型是对现实的近似，结果需要结合工程判断和可能的实测验证?。

希望这份中文指南能帮助您有效地在CST Studio Suite中完成PCB参数提取工作?！
