allegro画pcb画线铜皮不自动避让

分享:

在Allegro PCB设计中,铜皮不自动避让走线或过孔的问题通常是由以下几个原因及解决方法造成的:

主要原因和解决方案:

  1. 铜皮模式错误

    • 问题:铜皮被设置为静态铜皮(Static Shape)而非动态铜皮(Dynamic Shape)。
    • 解决方案
      1. 选中铜皮 → 右键点击 "Change Shape Type" → 选择 "Dynamic Copper"
      2. 更新铜皮:右键铜皮 → "Shape" → "Update Shape"(或按快捷键 "Ctrl+U")。
  2. 动态铜皮参数未启用自动避让

    • 问题:动态铜皮的避让功能未激活。
    • 解决方案
      1. 菜单栏点击 "Shape" → "Global Dynamic Parameters"
      2. "Void Controls" 选项卡中:
        • 勾选 "Dynamic fill" → 选择 "Smooth""Rough"(推荐 "Smooth")。
        • 确保 "Clearances" 中的避让规则已启用。
  3. 间距规则(Clearance)未正确设置

    • 问题:铜皮与走线/过孔的间距规则缺失或错误。
    • 解决方案
      1. 打开约束管理器:"Setup" → "Constraints" → "Constraint Manager"
      2. "Spacing" 规则中:
        • 检查 "Shape" 与其他对象(如Line、Via)的间距值是否合理(例如 ≥0.2mm)。
        • 确保规则已应用到对应网络(如下图示例):
          约束管理器示例
          注:相同网络(Same Net)也需设置避让规则,避免短路。
  4. 铜皮未分配网络(Net)

    • 问题:未指定网络的铜皮不会避让其他对象。
    • 解决方案
      • 选中铜皮 → 在控制面板的 "Options" 标签 → 分配正确的网络(如GND)。
      • 更新铜皮:右键 → "Update Shape"
  5. 设计错误导致避让失败

    • 问题:DRC错误或铜皮边界缺陷阻碍避让。
    • 解决方案
      • 运行DRC检查:"Tools" → "Quick Reports" → "Design Rules Check"
      • 修复所有DRC错误(如重叠走线、铜皮边界不闭合)。
      • 重建铜皮:删除旧铜皮 → 重新绘制动态铜皮。

操作流程总结:

  1. 确认铜皮类型 → 改为 Dynamic Copper
  2. 更新铜皮 → 右键 "Update Shape"
  3. 检查约束管理器 → 设置 Spacing Rules
  4. 分配网络 → 确保铜皮有正确Net属性。
  5. 修复DRC错误 → 消除设计冲突。

提示:动态铜皮避让依赖规则驱动,务必检查 "Global Dynamic Parameters""Constraint Manager" 的协同设置。若问题仍存在,尝试重启Allegro或更新软件补丁。

【案例分享】Allegro静态铜的避让操作

在同学们的印象中,静态铜只能手动编辑形状无法避让线、孔、铜皮或其它障碍物,包括用了多年Allegro的老司机对这点都深信不疑。其实静态铜不仅可以进行避让,而且相对动态铜更灵活,更容易控制,只不过有关

小新1999 2019-07-15 06:00:01

Allegro设计小技巧 | 如何删除、复制修整好的铜皮避让区域

点击上方蓝色字关注我们~我们通常所说的铜皮避让区域,一般指的是手动对铜皮进行修整过的地方。在处理相同模块的时候,手动进行调整过的地方是可以进行复制的,本文向大家讲解,如何对修整好的铜皮避让区域进行

2022-06-18 11:51:21

为什么铜皮避让铜皮

如下图所示:铜皮并不避让是怎么回事

xiaoqi110 2019-09-06 02:51:41

PCB设计:如何进行动态铜皮自动更新

高版本中,我们进行动态铜皮自动更新,那么如何进行设计,如果想实现自动铜皮里面进行铜皮避让,首先你的电脑必须是高配置,不然有可能就会出现铜皮自动避让,从而出现卡机的现象。 首先来到我们的PCB界面

2020-10-23 11:39:52

为什么Allegro的小块铜皮没有连接上?

各位大咖,请问allegro的小块铜皮没有连接上怎么回事

jf_1664521014.4076 2019-09-09 05:35:13

为什么在同一层铺动态铜皮有的可以自动避让

为什么在同一层铺动态铜皮,有的可以自动避让有的就没有呢?

飞雪9366 2019-07-23 05:35:22

Allegro合并铜皮的方法

Allegro中如何合并铜皮,这又是一篇有关Allegro操作的简短文章,同样是近期很多读者搜索的。Allegro中简单快捷的绘制Shape的操作,是我非常喜欢Allegro的一个原因,使用者可以轻易地绘制出各种需要的Shape。

2019-06-08 14:32:00

干货 | 如何用Allegro绘制PCB?

使用allegroPCB的基本流程如下:

2019-06-10 14:04:34

【案例分享】图文操作:一文教你在Allegro中设计开窗

,读者可根据实际要求酌情更改。3. 在PCB的合适位置开始画线,如下图。4. PCB制作完成后的开窗效果如下图。没错,Allegro设置开窗的完整操作步骤就是这样,很简单。这里有一点需要提醒读者:除非是

tiantian55 2019-08-07 04:00:00

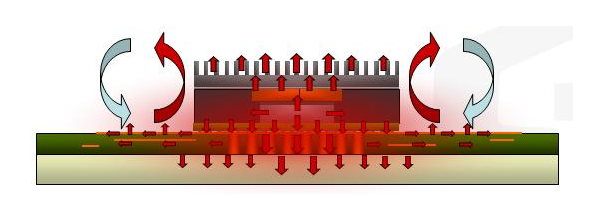

PCB铜皮的面积和热阻是什么

实际的应用中,DFN3*3、DFN5*6、SO8等封装类型的贴片元件,都会在PCB板器件位置的底部铺上一大片铜皮,然后器件底部框架的铜皮焊接在PCB的这一大片的铜皮上,加强散热。理论上,PCB铜皮铺的面积越大,总热阻就越低,器件的温升就越低。

2023-02-16 11:13:51

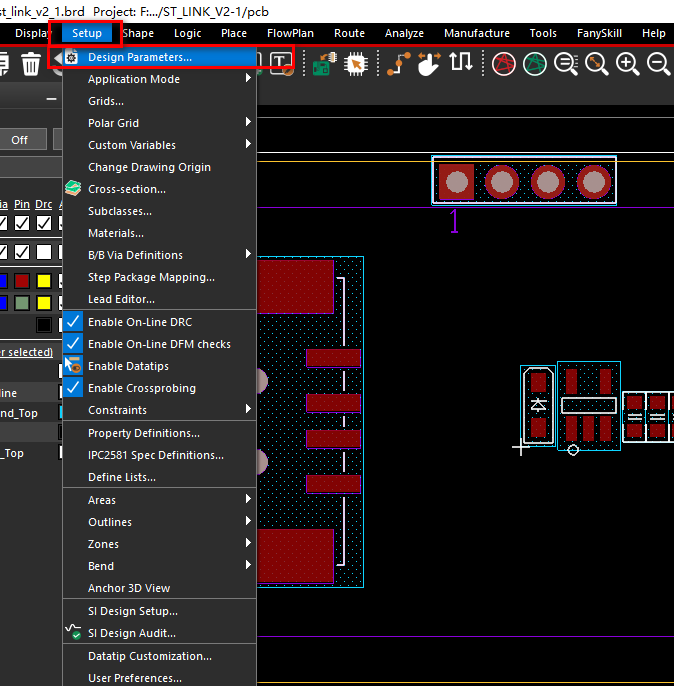

Cadence Allegro 22.1-1-3-将网络显示在焊盘、走线、铜皮
