针对镂空PCB（即PCB板面上存在开孔、槽或大面积非实心区域）的自动化贴装（SMT）过程中的吸取难题，以下是一些有效的中文解决方案，可根据实际情况组合应用：
核心目标： 确保贴片机吸嘴在吸取PCB时能形成并维持足够的真空密封，防止因镂空区域导致的真空泄漏，从而保证吸取稳定性和贴装精度。
? 1. 优化PCB设计（源头预防 - 最推荐）
- 增加支撑区域（Pick-Up Areas）：
- 在板边或板内（靠近需要贴装的元件附近）专门设计实心的、无铜箔无开窗的区域作为吸嘴的吸取点。
- 这些区域应足够大（通常建议直径不小于吸嘴直径的1.2- 1.5倍），位置固定且平整（无元件、无丝印覆盖）。
- 告知PCB制造商这些区域是关键拾取区域，确保表面平整度（如铜厚均匀）。
- 优化镂空结构：
- 尽量避免在板边放置大型镂空区，特别是吸嘴规划路径区域。
- 如果必须镂空，尝试将大面积镂空分割成多个小孔或网状结构，减少对真空泄漏的影响（效果有限，不如专用拾取区）。
- 添加工艺边：
- 在板边增加工艺边（Breakaway Tab/Mouse Bite），工艺边是完全实心的，专门用于夹持和吸取。
- 贴装完成后再去除工艺边。这是最常见且最有效的解决方案之一。
- 明确标注： 在Gerber文件和装配图上清晰标注建议的拾取点位置。
2. 优化贴片机编程与操作
- 精确设置拾取点：
- 在贴片机编程（Offline Programming）时，手动指定拾取点坐标，避开所有已知的镂空区域、槽孔、通孔等。
- 将拾取点设置在100%实心、平整的区域（如优化设计中的拾取区、工艺边、残留的铜箔、板内实心小岛）。
- 使用自定义形状吸嘴：
- 软吸嘴： 硅胶或橡胶材质的吸嘴（如聚氨酯吸嘴）密封性更好，能更好地适应PCB表面的轻微不平整，在非理想区域也能形成较好的密封。
- 异形吸嘴： 针对特定位置的镂空（如环形孔），可定制吸嘴形状（如环形吸嘴）使其只接触孔周围的实心环。
- 调整吸取参数：
- 增大吸嘴直径： 使用更大直径的吸嘴可以覆盖更大的实心区域，降低对微小镂空的敏感性（需平衡元件尺寸）。
- 提高真空度： 适当增加贴片机的吸取真空设定值，以补偿可能的轻微泄漏（需注意不能过高导致元件碎裂或吸嘴堵塞）。
- 降低拾取高度： 确保吸嘴与PCB表面接触良好，减少空气泄漏路径（需注意避免碰撞）。
- 分段吸取/多次尝试：
- 对于非常困难的板子，可编程设置如果第一次吸取检测真空不足，贴片头移动到另一个备用拾取点再次尝试（会降低效率）。
- 关闭镂空区域下方的真空： （如果设备支持非常精细的分区控制）但这通常不现实。
3. 工装夹具辅助
- 定制支撑托盘（Custom Pallet）：
- 制作一个底部密封（或用密封条）的托盘，将镂空PCB放入托盘内。
- 托盘底部镂空区域下方被托盘实体封闭，阻断了真空向下泄漏的路径。
- 贴片机吸嘴吸取的是托盘实心部分（通常是工艺边或托盘边缘），托盘与PCB之间有定位销固定。
- 这是处理大面积镂空或复杂镂空PCB最常用且可靠的物理方案，但会增加成本和换线时间。
- 临时填充：
- 对小孔或狭缝，可在贴片前用高温胶带（如Kapton胶带）从背面临时封住（适用于小批量或原型，注意残留胶和耐温性）。
- 使用可撕性阻焊膜（Peelable Mask）印刷在镂空区域背面（需PCB制程配合）。
? 4. 设备升级（提升检测与容错）
- 增强真空检测功能：
- 确保贴片机的真空传感器灵敏且校准准确。
- 启用高级真空检测： 设置严格的真空阈值和检测窗口时间，能更可靠地识别因镂空泄漏导致的吸取失败，及时抛料或报警，避免贴装不良板。
- 机器视觉引导：
- 利用贴片机的板级校准相机，在吸取前或吸取后快速扫描确认吸嘴下方是否有PCB实体支撑。但这通常作为辅助检查而非主要吸取手段。
? 总结与建议
- 设计优先： 最能根治问题的方案是在PCB设计阶段就规划好实心的工艺边或预留专用的拾取区域?。 务必与PCB设计师沟通此需求。
- 首选方案：
- 对于量产：增加工艺边是最通用、最可靠、性价比最高的方案。
- 对于无法加工艺边的板子：PCB上设计专用拾取区（Pick-Up Areas） 是次优设计选择。
- 对于已设计好的复杂镂空板：使用定制支撑托盘（Pallet） 是最常用的现场解决方案。
- 辅助方案： 结合使用软吸嘴、精确设置拾取点（避开镂空区）、优化吸取参数（真空度、高度）、加强真空检测。
- 沟通是关键： 明确告知PCB供应商和SMT工厂板子上存在镂空区域，并讨论最适合的吸取方案（设计、托盘等）。
选择哪种方案取决于PCB的具体设计、生产批量、成本预算以及现有的设备配置。通常需要多种方法组合使用以达到最佳效果。务必在首件试产时重点验证吸取稳定性。??
AD在画封装时候怎么镂空
在AD软件中，我们可以使用不同的工具和技巧来实现画封装时的镂空效果。镂空可以给设计元素带来层次感和立体感，使整体设计更加精美。以下是在AD软件中实现镂空效果的几种方法。 方法一：使用剪贴蒙版 首先
2024-01-04 11:10:39
直线电机激光切割镂空灯罩的应用说明
直线电机激光切割镂空灯罩。在我们的生活中，是离不开照明，灯是家居的眼睛，家庭中如果没有灯具，就像人没有了眼睛，没有眼睛的家庭只能生活在黑暗中，所以灯在家庭的位置是至关重要的。如今人们将照明的灯具都
2021-12-03 15:47:15
Altium19如何 PCB中放置镂空文本
1. 执行菜单栏命令“放置”→“文本”，快捷键“PS”，放置需要的放置的文字； 2. 双击已经放置好的文本更改属性（或在放置的状态下按Tab键修改属性），如下图所示进行更改，即可完成镂空字体的放置。（图文详解见附件）
郑振宇altium
2019-09-17 10:14:48
汽车镂空尾翼窄带噪声机理分析及降噪研究
镂空尾翼是布置于车顶后风窗玻璃处的塑料外饰件，饰件与车顶连接处呈镂空状态,是汽车造型美学的一种特定表达方法。市面上后扰流板及后尾翼位置镂空 造型 车型逐沂增多。如何从造型设计阶段之初,建立风噪仿真模型，识别窄带噪声风险,从风噪噪声源头消除或减弱窄带噪声是主要研究重点。
2023-12-01 14:55:29

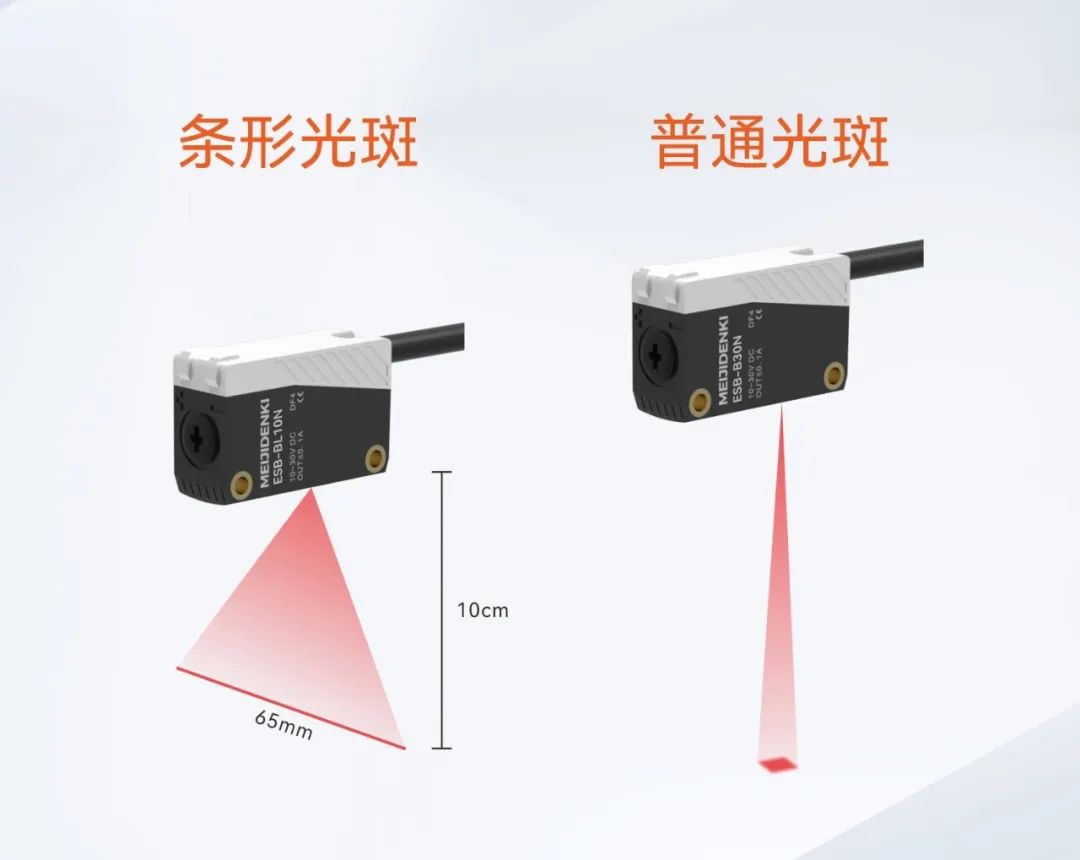

「长条形光斑」光电，突破「镂空检测难题」
