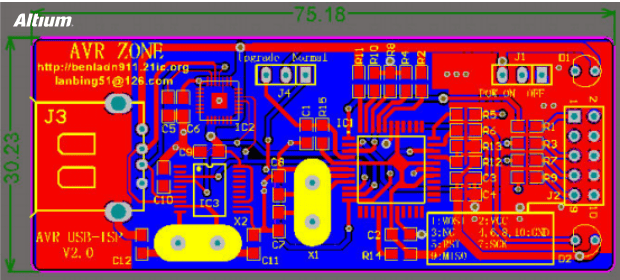

在Altium Designer（AD））的PCB编辑器中，同时拖动多个元件可按以下步骤操作：
步骤详解：
-
选择多个元件：
- 方法1（框选）：按住鼠标左键拖动，绘制一个矩形框覆盖需要拖动的元件。
- 方法2（点选）：按住
Shift键，依次单击需选择的元件。 - 方法3（筛选选择）：在PCB面板中按类型（如元件、走线）筛选，配合
Ctrl+A全选或手动选择。
-
拖动操作：
- 直接拖动：选中元件后，将光标悬停在任意被选元件上，按住鼠标左键拖动即可整体移动。
- 快捷键拖动：选中后按
M键打开移动菜单，选择 Move Selection，再单击基准点拖动。
-
保持连接关系（可选）：
- 若需元件间走线跟随移动：
- 按
T→P打开首选项 → PCB Editor → Interactive Routing。 - 在 Component Drag 选项中选择 Connected Tracks（拖动时自动保持连线）。
- 按
- 若需元件间走线跟随移动：
-
精确定位：
- 拖动时按
空格键旋转选中元件组。 - 使用
Ctrl + 方向键微调位置（步进值在首选项中设置）。
- 拖动时按
注意事项：
- 避免误操作：确保未选中锁定的元件（属性中勾选
Locked的元件需先解锁）。 - 层过滤：若元件位于不同层，检查顶部工具栏的层筛选器是否允许选择所有层。
? 提示：拖动时若走线未跟随，检查首选项中的 Component Drag 模式是否设置为 Connected Tracks。
