平面电机（Planar Motor）是一种特殊设计的直线电机，能够直接在二维平面上进行精准、高速的运动控制。与传统旋转电机或单轴直线电机不同，它突破了“旋转→直线”的传动限制，实现了物体在平面上的 多自由度（通常为 X、Y 方向，有些可带旋转 θz） 直接驱动。
以下是平面电机的主要特点和原理：
? 核心工作原理（基于常见的永磁阵列+动子线圈）
- 定子部分：
- 由磁化阵列构成，通常铺设在工作台下方或侧方。
- 磁阵列按特定规律排列永磁体（如海尔贝克阵列），形成周期性变化的强磁场空间。
- 动子部分：
- 包含可通电线圈组（可多个独立控制）。
- 悬浮于定子磁场上方（通常通过控制磁场实现非接触悬浮）。
- 驱动力产生：
- 通过控制不同线圈中的电流方向与大小，使电流与其所处的磁场相互作用（安培力）。
- 精确调控线圈受力方向与合力，推动动子在平面内进行任意方向的二维运动。
? 主要类型
- 磁悬浮式平面电机：
- 动子由磁场控制悬浮，无物理摩擦。
- 精度极高，响应快（超高速移动）。
- 气浮/机械导向平面电机：
- 借助气浮轴承或导轨支撑，提供导向与负载支撑。
- 仍使用电磁力驱动，实现精确定位。
? 关键优势
- 零传动装置：无齿轮、丝杠等，避免了传动误差。
- 高精度和重复精度：亚微米级甚至纳米级（常用于半导体光刻）。
- 高动态性能：可实现高速、急加速、急停（如应用于快速拾放机器人）。
- 多自由度控制：单机实现二维+旋转运动。
- 模块化与可扩展：结构简单易扩展工作区域。
? 典型应用领域
- 半导体光刻设备（ASML光刻机使用其实现晶圆高速精确定位）。
- 高精度数控机床（多轴联动加工）。
- 高精密测量设备（如三坐标测量仪）。
- 物流/分拣机器人（快速平面移动物体）。
- 微纳操作（如生物芯片操作平台）。
⚠️ 技术挑战
- 控制系统复杂（需实时计算多组线圈电流策略）。
- 磁场建模与控制高精度要求高。
- 平面平整度要求苛刻（细微起伏影响定位精度）。
- 制造和校准成本高。
? 简而言之
平面电机是将传统电机的驱动力扩展到平面上，通过电磁力直接驱动负载在XY平面完成精确多自由运动的无接触驱动系统。它是高端自动化/精密制造设备中的核心执行器。
如需更深入讲解其控制原理、类型比较等细节，请随时告诉我！
平面变压器
的优势，不仅被快充大批量应用。同时也解决了大功率电源行业中传统变压器带来的诸多痛点。平面变压器产品可用于车载充电机，逆变器，新能源应用，提供优秀的散热性能以及高效率的功率转换。
金昊德电感
2022-05-24 16:52:16
什么是光控制平面 浅谈路由过程和控制平面应用程序
本文介绍了富士通的“新兴光学控制平面”。它说明并讨论了什么是光控制平面，以及它可以在网络设置中起到什么作用。它还讨论了几种路由过程，控制平面应用程序和协议等。 在光传输领域，控制平面被不同的标准机构
2021-04-14 12:13:30
什么是弱电平面？CAD中弱电平面有哪些功能？
`在之前的CAD入门学习教程中小编给大家介绍了强电平面的相关功能技巧，那么在电气CAD图纸的设计工程中，除了要掌握强电平面的设计技巧，弱电平面的相关设计技巧也要熟练掌握。接下来的CAD入门学习
dilino
2021-04-02 16:19:51
Pads中无平面 cam平面 分割混合平面的区别
Pads中无平面 cam平面 分割混合平面的区别 工程师的巨大福利，首款P_C_B分析软件，点击免费领取 PADS软件 层的选项中，分别有 无 平面（ NO plane ） 、 CAM平面 层（ C
2019-08-02 14:16:17
内层的电源平面、地平面如何设计？
PCB工程师layout一款产品，不仅仅是布局布线，内层的电源平面、地平面的设计也非常重要。处理内层不仅要考虑电源完整性、信号完整性、电磁兼容性，还需要考虑DFM可制造性。PCB内层与表层的区别
jf_32813774
2022-12-08 11:49:11
PCB地平面分割设计
在PCB设计过程中，电源平面的分割或者是地平面的分割，会导致平面的不完整，这样信号走线的时候，它的参考平面就会出现从一个电源面跨接到另一个电源面，这种现象我们就叫做信号跨分割。
2022-12-23 09:34:03
高速、RF射频信号的参考平面分析
对于一个电子爱好者来说，在PCB设计中，参考平面的问题经常让很多人感到困惑。众所周知，电源平面可以作为参考平面，常见的6层板一般都采用电源层作为DDR信号的参考平面。但是，高速、RF射频信号是否同样
2024-12-25 11:37:49
PCB走线的参考平面在哪
PCB走线的参考平面在哪? 很多人对于PCB走线的参考平面感到迷惑，经常有人问：对于内层走线，如果走线一侧是VCC，另一侧是GND，那么哪个是参考平面?
2019-08-20 15:47:13
怎样识别直线电机的好坏？
直线电机定子的平面度和粗糙度：定子越平整，表面越光滑，电机性能越好！定子平面度是整个设备的基石，定子平面度以及俯仰直接影响着平台的固定定位精度以及运动时加速度曲线的平滑度，好的直线电机定子其平面度
2020-03-15 10:20:25
步进电机都有哪些分类？反应式步进电、永磁式步进电机、混合式步进电机各有什么特点？
步进电机从其结构形式上可分为反应式步进电机、永磁式步进电机、混合式步进电机、单相步进电机、平面步进电机等多种类型。
2020-12-26 08:30:35
动态平面生成具有覆铜功能及修复平面数据
动态平面生成引擎提供了快速、准确和易于呈现的覆铜功能，可满足复杂的大型设计要求。其功能包括在编辑会话期间动态修复平面数据、在超大型设计中实时更新平面和热焊盘、自定义包含覆盖的平面和热焊盘，以及创建和编辑布尔平面形状。
2019-05-21 06:09:00
KiCad中如何分割平面？
“ 与其它EDA不同，KiCad中的信号层并没有正片、负片之分。所有的电源平面必须以敷铜的方式实现。 如需了解更多关于KiCad的资讯，请参考：**KiCad常用资源 **” **信号层与电源平面
jf_32603368
2023-06-26 11:50:32
多层通孔和分离平面是什么？
本文将介绍多层通孔、跳接、接地走线的概念及其之间关系，与各种分离平面的布线技巧，并说明可隔离电源和接电平面的铁粉芯（ferrite）材质之效能特性。
60user183
2021-04-25 06:12:22
高速电路PCB参考平面的切换

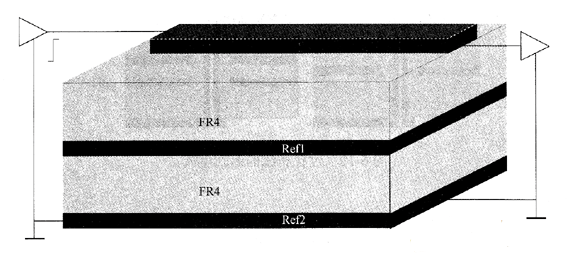

回路电流的分布总是趋于减小回路电感。对于图1所示的结构，返回路径是沿电容→参考平面1（Ref1）→参考平面2（Ref2）流动的。信号路径上的电流在悬空的中间参考平面Ref1的上表面感应出涡流，参考平面Ref2的返回电流叉在中间参考平面Ref1的下表面上感应出涡流
2023-08-28 14:37:10
高速电路PCB参考平面的切换

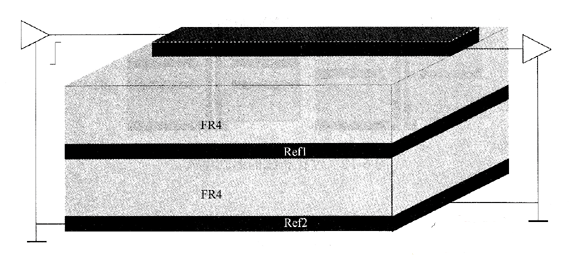

回路电流的分布总是趋于减小回路电感。对于图1所示的结构，返回路径是沿电容→参考平面1（Ref1）→参考平面2（Ref2）流动的。信号路径上的电流在悬空的中间参考平面Ref1的上表面感应出涡流，参考平面Ref2的返回电流叉在中间参考平面Ref1的下表面上感应出涡流
