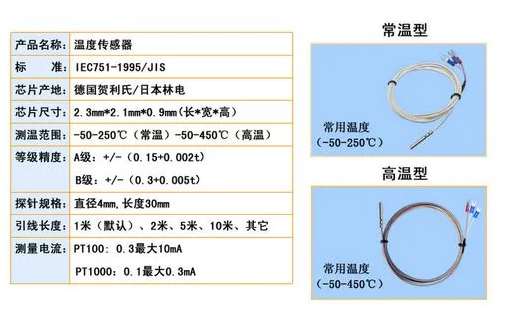

PT100 温度传感器参数
PT100 是一种基于铂（Pt）电阻随温度变化原理制成的电阻温度检测器（RTD）。
- 测温原理：
- 利用高纯度铂丝的电阻值随温度升高而近似线性增加的物理特性。
- 在 0°C 时，其标称电阻值为 100.00 欧姆（Ω）（这也是 "PT100" 名称中 "100" 的来源）。
- 核心元件： 高纯度铂电阻丝（通常缠绕在陶瓷或玻璃骨架上）或铂薄膜。
- 测温范围：
- 典型范围： -200°C 至 +850°C（实际具体上限取决于传感器封装和导线材料）。
- 常用范围： -50°C 至 +500°C（此范围内性能更优，线性度更好）。
- 精度等级：
- 国际标准 IEC 60751 (或 DIN EN 60751) 定义了精度等级：
- Class A: 更高精度。允许偏差 ±(0.15°C + 0.002 * |t|)，其中
|t|是以 °C 为单位的温度绝对值。适用于 -200°C 至 +650°C。 - Class B: 标准工业精度。允许偏差 ±(0.3°C + 0.005 * |t|)。适用于 -200°C 至 +850°C。
- Class C: 精度较低，用于较宽温度范围或要求不高的场合 (±(1.2°C + 0.005 * |t|))。
- Class A: 更高精度。允许偏差 ±(0.15°C + 0.002 * |t|)，其中
- 国际标准 IEC 60751 (或 DIN EN 60751) 定义了精度等级：
- 基本分度表：
- 电阻值与温度的对应关系遵循国际标准 IEC 60751。
- 可以通过标准的分度表查询特定电阻值对应的温度（尤其是在要求不高或需要快速查表时）。
- 温度系数：
- 平均电阻温度系数通常为 α = 0.003851 Ω/(Ω·°C)（基于 IEC 60751）。
- 这个值描述了电阻值相对变化率随温度变化的平均值（0°C 到 100°C 区间）。
- 时间常数：
- 表示传感器响应环境温度变化的速度。数值越小，响应越快。
- 取决于传感器的结构（薄膜型通常快于绕线型）、尺寸、保护套管材料和介质流速。
- 自热效应：
- 测量电流流过传感器时会产生焦耳热（I² * R），导致传感器自身温度略高于被测介质温度。测量电流越小（通常设计为 1mA 或更小），自热效应越小。
- 稳定性：
- 高纯度铂丝具有极好的长期稳定性和可重复性，漂移量非常小，适合需要长期精确测量的场合。
- 封装与引出线：
- 封装形式多样：微型探头、带螺纹套管、法兰安装、表面贴装等。
- 引出线制式（关键参数影响测量精度）：
- 二线制： 两根导线。简单经济，但导线电阻会被计入测量结果，引入显著误差（尤其在导线较长时）。仅用于精度要求不高或导线极短的场合。
- 三线制： 最常用。 三根材质相同、长度相同、电阻相同的导线。两根用于电流，第三根用于电压测量，可以有效抵消两根电流导线电阻带来的误差（前提是导线电阻相等）。工业测量首选。
- 四线制： 精度最高。两根导线用于提供恒流源激励，另外两根导线专门用于测量传感器两端的电压降（开尔文连接法），完全消除了导线电阻的影响。主要用于实验室级高精度测量或校准。
- 导线材质： 常用镍、铜镍合金、银或镀锡铜等，需考虑耐温性和与铂丝的焊接性。
- 绝缘电阻： 通常在 100 MΩ 以上（在 500VDC 下测量），保证良好电隔离。
- 耐受电压： 传感器能承受的测试电压，通常为 50VAC 或 100VDC。
PT100 温度计算公式
PT100 的电阻（Rt）与温度（t）的关系由 Callendar-Van Dusen 方程 精确描述，该方程根据温度范围分段定义：
-
对于温度范围
t >= 0°C：Rt = R0 * [1 + A * t + B * t²]Rt：在温度t°C时的电阻值（单位：Ω）R0：在 0°C 时的标称电阻值（100.00 Ω）A：常数 (3.9083 × 10⁻³ °C⁻¹)B：常数 (-5.775 × 10⁻⁷ °C⁻²)
-
对于温度范围
t < 0°C：Rt = R0 * [1 + A * t + B * t² + C * (t - 100) * t³]C：常数 (-4.183 × 10⁻¹² °C⁻⁴)
常用简化公式（仅适用于 t > 0°C 且精度要求不太高的场合）
基于线性近似（使用温度系数 α）：
Rt ≈ R0 * (1 + α * t)其中：
α：0.00385 Ω/(Ω·°C) (IEC 60751 标准值)。
如何由电阻值 Rt 计算温度 t
给定电阻值 Rt，计算温度 t 的公式需要从上述方程反推：
-
对于
t >= 0°C(使用正温度公式反推)：- 将公式
Rt = R0 * (1 + A * t + B * t²)视为关于t的二次方程：Rt = R0 + (R0 * A) * t + (R0 * B) * t² - 重排为标准二次方程形式：
(R0 * B) * t² + (R0 * A) * t + (R0 - Rt) = 0 - 利用二次方程求根公式求解
t（取正根）：t = [ -A + √(A² - 4 * B * (1 - Rt/R0)) ] / (2 * B)
- 将公式
-
对于
t < 0°C：- 公式更为复杂，包含
t⁴项。强烈建议：- 查表法： 使用标准的 IEC 60751 分度表。
- 迭代法： 编程通过数值迭代求解 Callendar-Van Dusen 方程。
- 专用芯片/库： 使用集成 PT100 信号调理功能的专用集成电路芯片或调用现成的数学库进行计算（如 MATLAB, Python SciPy 等）。
- 公式更为复杂，包含
总结与建议
- 标准公式： Callendar-Van Dusen 方程是权威基础。
- 正温简化：
Rt ≈ 100 * (1 + 0.00385 * t)易于理解和初步计算，但精度有限。 - 负温计算： 避免手动计算负温公式，优先使用查表、迭代法或专用硬件/软件。
- 测量精度关键：
- 选择合适精度等级（Class A/B）。
- 优先使用三线制或四线制连接以消除导线电阻误差。
- 使用稳定的恒流源（通常 1mA）测量电阻。
- 考虑并尽可能减小自热效应。
- 进行非线性校正（软件或硬件）。
希望这些详细的中文解释能帮助您理解和使用 PT100 温度传感器！
pt100温度传感器参数设置
PT100温度传感器是一种广泛应用于工业领域的温度测量设备，其工作原理基于铂电阻随温度变化的特性。本文将详细介绍PT100温度传感器的参数设置，包括其工作原理、性能特点、安装方式、接线方法、校准过程
2024-06-19 16:27:59
pt100放大电路倍数计算
和计算公式。在本篇文章中，我们将详细介绍PT100放大电路的倍数计算方法。 首先，我们需要了解PT100的工作原理。PT100是一种基于铂电阻的温度传感器，它的电阻随温度的变化而变化。一般情况下，PT100的电阻与温度之间存在线性关系。 根据PT100的特
2023-12-08 14:21:17
pt100温度传感器测温的特点
PT100温度传感器是一种常用的温度测量设备，具有高精度、高稳定性和高可靠性等特点。本文将详细介绍PT100温度传感器的工作原理、性能特点、应用领域以及安装和维护等方面的内容。 一、PT100温度
2024-06-19 16:18:14
pt100温度传感器怎么测量好坏
PT100温度传感器是一种广泛应用于工业自动化和过程控制领域的温度测量元件。它具有精度高、稳定性好、抗干扰能力强等优点，被广泛应用于各种温度测量场合。然而，在使用过程中，我们可能会遇到一些故障或性能
2024-06-19 16:19:47
PT100温度采集模块
PT100温度采集模块，作为现代工业自动化和远程监控系统中的重要组成部分，作为一种高精度、稳定性强的温度传感器，在工业自动化、环境监测以及远程监控系统等领域中发挥着至关重要的作用。 一、工作原理 聚
2025-01-15 16:26:41
pt100温度传感器接线方法 pt100温度传感器三根线怎么接
温度传感器是用来测量温度的一种设备，PT100温度传感器是其中一种类型的传感器，主要由PT100电阻元件组成。PT100温度传感器通常有三根导线，其中两根导线是用于传输电阻信号的，另一根导线用于提供
2024-02-14 18:01:00
pt100温度传感器怎么接plc（PT100的原理）
PT100传感器是一种电阻温度传感器，它的电阻值随温度的变化而变化。通常情况下，PT100传感器是3线制的，其中两个线用于传输电阻值变化的信号，另一个线用于供电。
2023-08-11 14:35:10
pt100温度传感器测量范围
PT100温度传感器，可以工作在-200度到650度的范围。实际也就到400度，温度太高会影响到寿命。 在使用温度范围内，如果不出什么意外，正常的PT100寿命因该有20年可以保证测量准确。
2019-08-07 14:24:28
PT100温度采集模块性能特点
，基于PT100铂电阻的阻值随温度变化的特性。PT100是一种由铂制成的电阻温度传感器，其名称中的“100”代表在0℃时该传感器的电阻值为100欧姆。随着温度的升高，PT100的电阻值也会相应增加，这种变化是线性的。当PT100温度传感器置于被测环境中时，其内部的铂电阻
2025-01-17 16:04:47
如何采集pt100的电压
采集PT100的电压是一项需要仔细考虑的任务，因为PT100是温度传感器，它将温度转换成电阻值。在本文中，我将为您详细解释如何采集PT100的电压，并提供一些实际的实施建议。 首先，让我们了解一下
2024-01-05 15:16:00
温度变送器pt100接线
PT100温度变送器是一种以白金（Pt）作成的电阻式温度检测器，属于正电阻系数，其电阻和温度变化的关系式如下：R=Ro（1+αT） 其中α=0.00392，Ro为100Ω（在0℃的电阻值），T为摄氏温度因此白金作成的电阻式温度检测器，又称为PT100。
2019-08-01 11:27:03
PT100温度传感器恒流源式采集电路分享
相较于常见的DS18B20温度传感器，PT100的测温范围更为广阔（为-200-680℃），而DS18B20的测温范围仅为-55℃～+125℃。我们采用的是如图1所示的两线制PT100温度传感器。图
kevinvind
2022-02-08 06:24:58
pt100热电阻温度对照表 pt100温度传感器的工作原理
pt100热电阻是铂电阻中的一种，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
2021-06-18 10:20:55
pt100温度传感器量程是多少
PT100温度传感器﹐测温探头采用PT100铂电阻，J、K、E、热电偶，精度高，稳定性好﹐集传感变送于一体，结构紧凑，安装方便，精度高、功耗低，电流输出型适合长距离传送，抗电磁干扰电路设计，保证传感器在受到各种干扰下能够安全可靠的工作
2022-02-04 16:30:00
pt100传感器恒流测量电路
相较于常见的DS18B20温度传感器，PT100的测温范围更为广阔（为-200-680℃），而DS18B20的测温范围仅为-55℃～+125℃。我们采用的是如图1所示的两线制PT100温度传感器。
2019-10-17 09:05:25
STM32实现PT100测温系统
STM32实现PT100测温系统一、任务要求二、硬件设计1、分析所要使用的PT100温度传感器。2、设计PT100驱动电路。三、软件设计四、调试一、任务要求设计PT100温度传感器的信号采集电路
小马哥996
2021-08-16 08:43:10
PT100、NTC温度传感器采用什么方法焊接
PT100温度传感器是铂热电阻，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。 它的工作原理：当pt100在0摄氏度的时候他
2022-03-24 18:04:11
PT100温度电压转换电路的工作原理分析
本节利用PT100铂电阻实现温度—电压转换，首先对电路工作原理和参数计算进行详细分析，并进行瞬态和直流仿真分析，验证分析和计算的正确性；然后利用高级仿真分析对设计实例进行参数计算，殊途同归；最后
2023-10-30 15:06:13
pt100温度传感器显示负数是什么原因
pt100温度感应器表明负值，主要是因为PT100热电偶使用时间太长，震动或维护防水套管浸蚀，促使PT100毁坏，电阻器低于100欧姆，因此便会表明负数。
2022-02-04 16:43:00

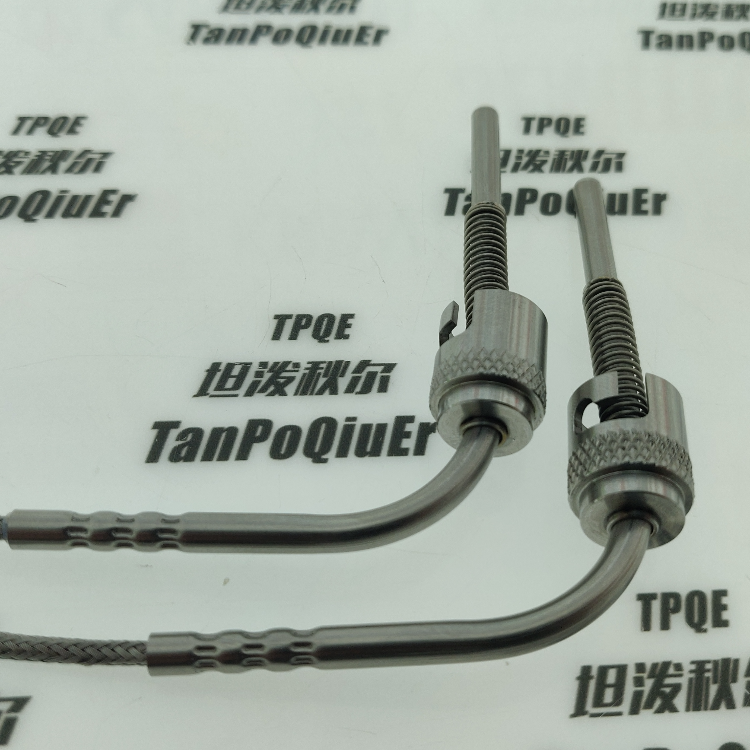

坦泼秋尔PT100挤塑机温度传感器
2024-02-19 15:03:42
三线制PT100温度变送器
运放搭建恒流源给PT100供电，差分放大对PT100输出电压进行放大，12位ADC的单片机进行电压采样，数码管显示温度值，并通过串口打印
2022-10-14 15:20:56

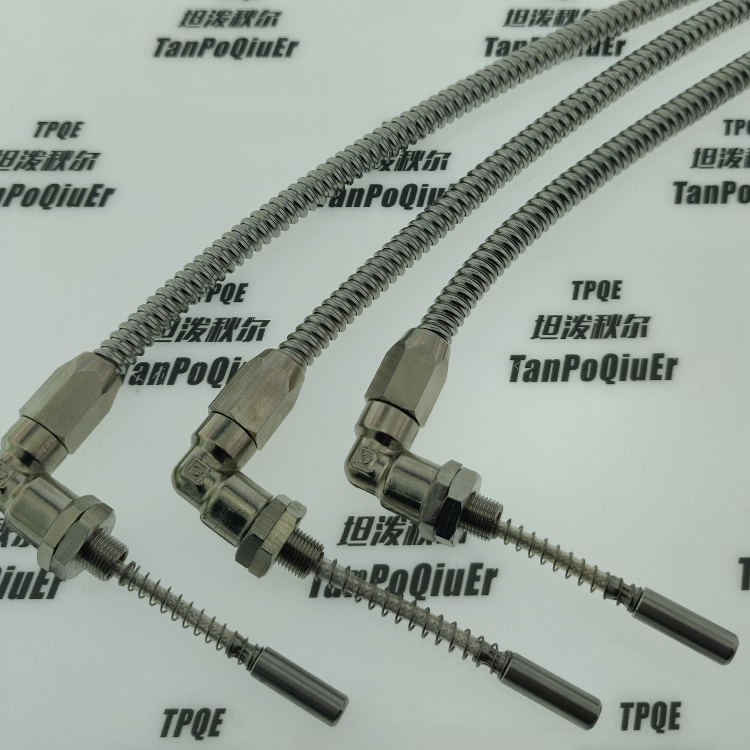

坦泼秋尔PT100/PT1000轴承温度传感器
