在信号处理领域,欠采样(Under-Sampling) 是一种特殊采样技术,其核心定义为:
欠采样(Under-Sampling)
- 技术本质:以低于信号最高频率2倍的速率进行采样(即采样频率 ( fs < 2f{\text{max}} )),但仍能无失真重建原始信号的关键信息。
- 关键前提:仅适用于带通信号(Bandpass Signal),即信号能量集中在频率范围 ( f_L \sim f_H ) 内(( f_L > 0 )),而非基带信号(从0Hz开始)。
- 数学原理:通过合理选择 ( f_s ),使信号的高频频谱成分在采样后周期性搬移到低频区域(0 ~ ( f_s/2 ) 内),且不与其它频谱重叠。
- 实用价值:
- 允许用较低采样率采集高频信号(如射频通信),降低硬件成本和功耗
- 避免直接对高频信号采样的技术难题
对比易混淆概念
| 概念 | 采样率要求 | 适用信号 | 是否可行 | 效果 |
|---|---|---|---|---|
| 欠采样 | ( fs < 2f{\text{max}} ) | 带通信号 | ✅ 可行 | 频谱搬移,信息保留 |
| 采样不足 | ( fs < 2f{\text{max}} ) | 基带信号 | ❌ 不可行 | 频谱混叠,信息失真 |
| 奈奎斯特采样 | ( fs \geq 2f{\text{max}} ) | 所有信号 | ✅ 可行 | 无失真重建 |
工作示意图
原始信号频谱: [--- f_L ===== f_H ---]
欠采样后频谱搬移:
↓↓ ↓↓
[搬移后频谱] [原频谱] [搬移后频谱]
↑ ↑
0 f_s/2 (基带范围)
注:通过精准控制 ( f_s ),确保搬移后的频谱完整落入 0~( f_s/2 ) 内
典型应用场景
- 软件定义无线电(SDR)
直接对高频射频信号欠采样,免去传统下变频电路 - 医学成像(如MRI)
加速高分辨率数据的采集 - 雷达信号处理
降低对ADC器件超高频采样的依赖
? 注意:实际操作需严格计算采样率 ( f_s ),满足带通采样定理:
[ \frac{2f_H}{n} \leq f_s \leq \frac{2f_L}{n-1} ]
(其中 ( n ) 为满足 ( 1 \leq n \leq \lfloor f_H / B \rfloor ) 的整数,( B = f_H - f_L ) 为信号带宽)
简言之,欠采样是利用频谱搬移特性突破奈奎斯特极限的工程技术,与“采样率不足导致信息丢失”的常识性错误有本质区别。其核心在于通过信号先验知识(带通特性)和数学设计实现高效采样。

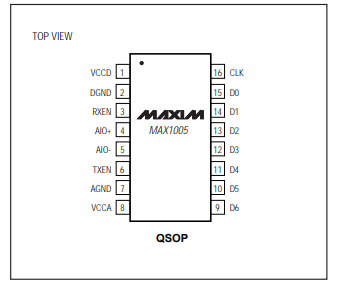

MAX1005 IF欠采样量化器技术手册
MAX1005是一款组合式数字化仪和重建集成电路,可用于通信信号解调和调制系统。它将IF欠采样和信号合成功能集成到单个低功耗电路中。其模数转换器(ADC)用于直接采样或欠采样下变频的RF信号,而其
2025-05-02 17:20:00
使用国家半导体ADC演示高速ADC应用欠采样的作用与好处是什么?
Nyquist 和 Shannon信息定理是什么?使用国家半导体ADC演示高速ADC应用欠采样的作用与好处是什么?
sagada
2021-05-28 06:53:56
想用AD9467进行射频信号的欠采样处理,如何设计前端的调理电路来保证其抗混叠和阻抗匹配呢?
我想用AD9467进行射频信号的欠采样处理,如何设计前端的调理电路来保证其抗混叠和阻抗匹配呢?前端射频信号是500MHz±5MHz的信号,经过500±6MHz的带通滤波器和射频放大器对信号进行滤波
LL-LING宁
2023-12-11 06:14:17

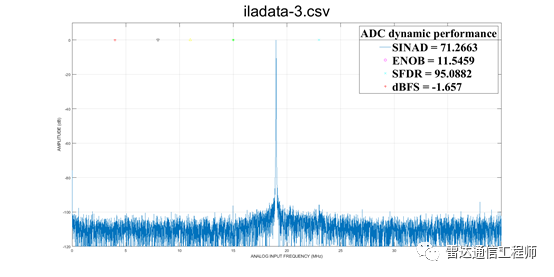

高速ADC欠采样性能实测方法
测试方法:高品质信号源输出单频信号经过带通滤波器后给到ADC,ADC为一颗14bit的多通道ADC,采集16k点的ADC数据做FFT分析各频谱分量。
2023-07-04 11:33:54

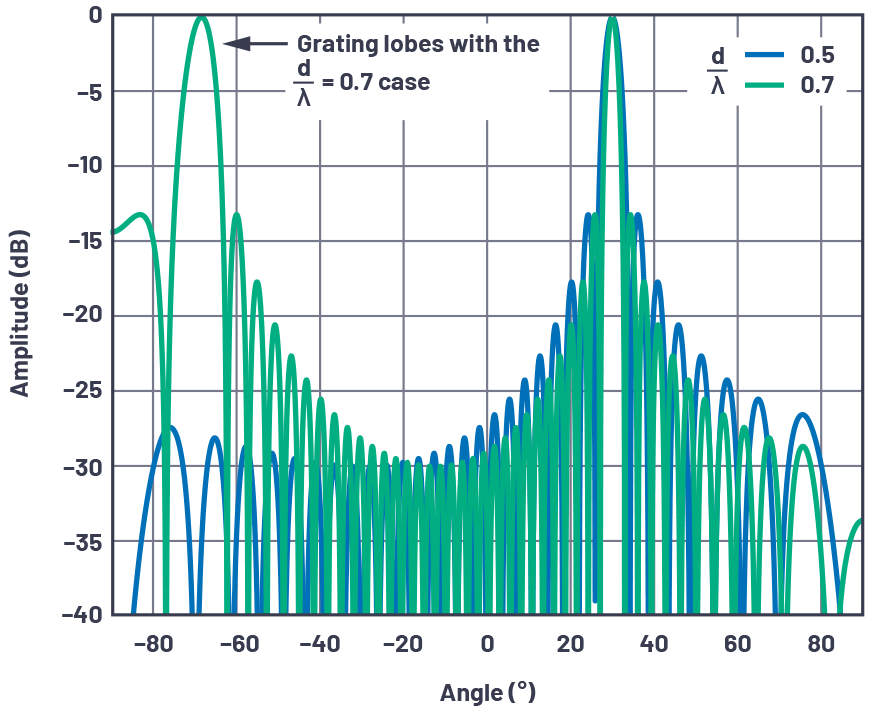

相控阵天线方向图——第2部分:栅瓣和波束斜视
为实现栅瓣可视化,可以将其类比为采样系统中的混叠现象。在模数转换器(ADC)中,接收器结构通常会对频率进行欠采样。
2020-12-07 11:46:23

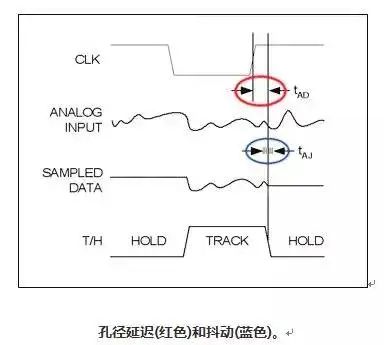

低噪声模数转换器LTC1748相关资料分享
LTC1748 非常适合于要求苛刻的通信应用,其 AC 性能包括 76.3dBSNR 和 90dB 无杂散动态范围。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。DC
小句句63
2021-04-15 07:36:17
相控阵天线方向图:光栅瓣和波束斜视
可视化光栅瓣的一个类比是考虑采样系统中的混叠。在模数转换器(ADC)中,在频率规划接收器架构时,通常使用欠采样。欠采样涉及有目的地降低采样率(fS),使得采样过程转换高于f的频率S/2(较高的奈奎斯特区)在第一个奈奎斯特区中显示为别名。这会导致这些较高频率在ADC输出端看起来好像处于较低频率。
2023-02-03 17:32:32
数字通信系统中杂散信号的产生原因

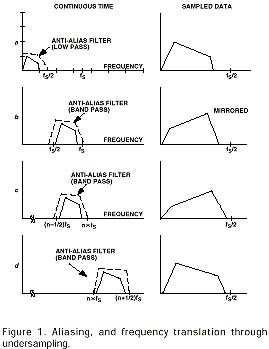

别名具有频率转换方面,可以通过欠采样技术利用它。要理解欠采样,必须仔细考虑奈奎斯特约束的定义。请注意,对带宽, F s / 2的信号进行采样,要求最小采样率大于F s 。这个F s / 2带宽理论上
2019-04-06 08:41:00
MAX1005:IF欠采样器的卓越之选
MAX1005:IF欠采样器的卓越之选 在通信系统的设计中,信号的解调与调制是关键环节,而一款性能出色的芯片能为整个系统带来质的提升。今天,我们就来深入了解一下Maxim公司的MAX1005 IF欠
2026-03-26 11:45:02
4通道同步采样14位AD转换器LTC2175资料推荐
LTC2175采用52引脚(7mmx8mm)QFN封装。是4通道、同步采样 14 位 A/D 转换器,其 AC 性能包括 73.1dBSNR 和 88dB 无寄生动态范围 (SFDR)。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。
硬件工程师1
2021-04-14 06:04:19

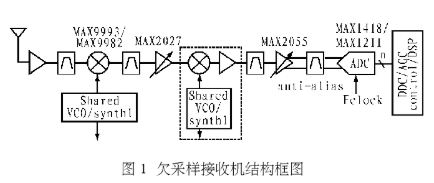

基于高性能ADC和射频器件实现欠采样接收机系统的设计
