奈奎斯特图

分享:

好的,奈奎斯特图(Nyquist Plot),也常称为奈奎斯特曲线(Nyquist Curve),是控制理论信号处理中用于分析线性时不变系统(尤其是反馈控制系统稳定性的一种重要图形工具。

以下是关于奈奎斯特图的详细解释(用中文):

  1. 基本概念:

    • 它是一种在复平面上绘制的曲线。
    • 它表示系统(通常是开环传递函数 G(s)H(s))的频率响应 G(jω)H(jω)
    • 横轴实部纵轴虚部
    • 曲线上的每个点都对应一个特定的频率 ω。随着频率 ω-∞ 变化到 +∞(或通常从 0 变化到 +∞,再根据对称性画出 0-∞ 的部分),G(jω)H(jω) 在复平面上留下的轨迹就是奈奎斯特图。
  2. 核心目的 - 稳定性分析:

    • 奈奎斯特图最主要的应用是应用奈奎斯特稳定性判据

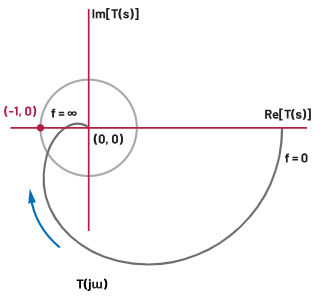

    • 该判据利用开环传递函数 G(s)H(s) 的奈奎斯特图与复平面上 (-1, j0) 点的相对关系,来判断闭环系统是否稳定。
    • 关键步骤: 观察奈奎斯特图 围绕临界点 (-1, j0) 的圈数(环绕次数)和方向(顺时针或逆时针)。
    • 判据简述: 对于一个在开环下稳定的系统(或者有 P 个开环不稳定极点),如果其奈奎斯特图沿 ω 增加的方向 逆时针 围绕 (-1, j0) 点的圈数 等于 开环传递函数在右半平面(RHP)的极点数 P,那么对应的闭环系统就是稳定的。如果 P=0(开环稳定),则要求奈奎斯特图 不包围 (-1, j0) 点。
  3. 奈奎斯特图的绘制规则:

    • 频率范围: 理论上需要绘制 ω-∞+∞
    • 对称性: 对于实系数传递函数,G(-jω)H(-jω)G(jω)H(jω) 的共轭复数。这意味着奈奎斯特图关于实轴对称。因此,通常只需计算并绘制 ω0+∞ 的轨迹(称为正频率部分),然后根据对称性画出其在实轴下方的镜像(负频率部分),共同构成一条闭合曲线(或路径)。
    • 无穷远点处理:s 沿无穷大半圆绕行时(奈奎斯特围线的一部分),需要评估 G(s)H(s) 在该路径上的行为(通常是趋于 0 或某个常数),并在图中标出对应的点或线段。
    • 虚轴极点处理: 如果开环传递函数在虚轴上有极点(如积分器 1/s),奈奎斯特围线需要以无穷小半径的半圆绕过这些极点(称为“凹坑”),并评估该小半圆路径上的 G(s)H(s) 值,这通常会导致奈奎斯特图出现趋向无穷大的部分(对应小半圆的映射)。
  4. 图中关键信息:

    • 穿越: 曲线穿过负实轴(特别是 (-∞, -1) 区间)的位置和方向非常重要。
      • 正穿越: 从上向下穿过负实轴((-∞, -1) 段),相当于相位增加(逆时针方向),对稳定性有贡献(增加逆时针圈数)。
      • 负穿越: 从下向上穿过负实轴((-∞, -1) 段),相当于相位减少(顺时针方向),对稳定性有贡献(减少逆时针圈数或增加顺时针圈数)。
    • 包围: 曲线是否以及如何包围 (-1, j0) 点(结合穿越次数计算)。
    • 增益裕度和相位裕度:
      • 增益裕度: 曲线与负实轴相交时,该交点处的增益值倒数(如果交点在 (-a, j0)a < 1,则增益裕度 GM = 1/a),表示系统增益还能增加多少倍而不至于使闭环不稳定(交点移到 (-1, j0))。
      • 相位裕度: 当曲线穿过单位圆时,该交点对应的相位角加180°(即 ∠G(jω)H(jω) + 180°),表示系统相位还能滞后多少度而不至于使闭环不稳定(点移动到 (-1, j0))。
  5. 优缺点:

    • 优点:
      • 提供了一种直接基于开环频率响应判断闭环稳定性的强大方法。
      • 能处理开环不稳定(有右半平面极点 P>0)的系统。
      • 能清晰地显示相对稳定性(增益裕度、相位裕度)。
      • 对建模误差和参数变化具有一定鲁棒性(因为基于频率响应)。
    • 缺点:
      • 绘制和理解比波特图更复杂一些,尤其是处理虚轴极点和无穷远点时。
      • 直接从图中精确读取增益裕度和相位裕度不如波特图直观。

总结来说:

奈奎斯特图是将线性系统的开环频率响应 G(jω)H(jω) 随频率 ω 变化的轨迹画在复数平面上得到的闭合曲线。它是应用奈奎斯特稳定性判据的核心工具,通过分析该曲线围绕临界点 (-1, j0) 的圈数来判断闭环系统的绝对稳定性,同时也提供了衡量系统相对稳定性的指标(增益裕度、相位裕度),是经典控制理论中分析和设计反馈控制系统稳定性的重要图形方法。

的最基本特征是什么

大多数电子工程师都非常熟悉波特。我们使用这个术语指的是,其中水平轴表示对数频率,垂直轴表示量级(以分贝表示)或相位。

2021-06-12 17:55:00

[7.1.1]--伯德(BodeplotandNyquistplot

测试技术,检测技术

2022-12-06 17:12:54

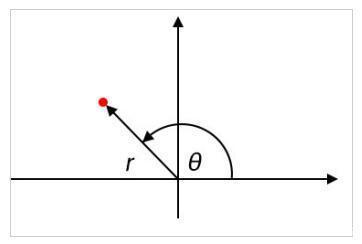

怎样使用进行交流电分析呢?

大多数电子工程师都非常熟悉波特。我们使用这个术语指的是,其中水平轴表示对数频率,垂直轴表示量级(以分贝表示)或相位。

2023-09-18 14:55:40

如何查看二阶滤波器的

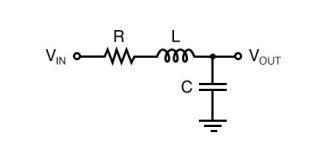

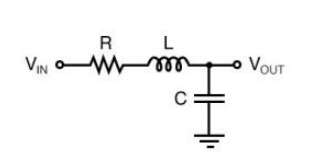

本文中的信息一般适用于二阶滤波器,但在我撰写本文时,我想到的电路是下面显示的RLC二阶低通滤波器。

2020-11-19 17:27:40

介绍一个闭环开关电源线路

轨迹法,频域的和伯德,简单说就是随着时间的推移,系统的输出不发散则系统稳定,这可以推到出,系统的传递函数特征方程不存在右半平面极点.从频域上看,需要系统有足够的增益和相位裕度.系统的输出

liutiefu 2021-10-29 09:32:50

二阶滤波器的简析

当我说“二阶”滤波器时,我指的是使用电感 - 电容(LC)谐振或放大器的滤波器,以产生真正的二阶传递函数。

2023-09-18 15:59:24

了解电源环路稳定性和环路补偿:基本概念和工具

为了检查电源反馈环路带宽和稳定性,环路波特 广泛用于提供准确和量化的环路性能值。 本文将回顾循环稳定性的关键概念和重要性, 从准则到波特。然后,它提供了波特的例子 绘图和工具,以及用于生成波特的实验室测量,以演示 如何最好地评估回路稳定性。实用的回路测量设置 还将解释注意事项。

2023-06-14 17:15:28

Seeed ADALM2000-M2K 示波器

仪——电路的伯德和尼科尔传输特性曲线,范围:1Hz ~ 10MHz频谱分析仪——功率谱和频谱测量(噪声基底、无杂散动态范围、信噪比及总谐波失真等)数字总线分析仪(串行外设接口、I²C、通用异步收发传输器、并行)两个可编程电源(0…+5V、0…-5V)`

OneyacSimon 2019-11-16 08:37:32

【ADI M2K开发板试用连载】实验室工具拟推广

数字触发信号(3.3VCMOS)·双通道电压表(交/直流 ±20V)·网络分析仪——电路的伯德和尼科尔传输特性曲线,范围:1Hz ~ 10MHz·频谱分析仪——功率谱和频谱测量(噪声基底

shengye5257 2019-12-19 09:29:38

DIY制作隔离信号注入变压器

在扫频的同时测试波特或者极坐标的,对于看频响特性曲线非常方便。信号源模块的正弦波扫频输出如图接在白色线的两端作为输入,同时一个示波器的探头也并联在这个位置,监控着扫频输入。另一个示波器探头

LOTO2018 2023-06-07 16:03:11

是谁?他是如何成为那个时代的前沿?

是谁?特工作原理是什么?

60user194 2021-06-17 10:21:12

-香农定理:了解采样系统

采样定理,或更准确地说是-香农定理,是支配混合信号电子系统设计的基本理论原则。

2023-05-16 14:11:24

频域中的-香农定理

在上一篇介绍-香农定理的文章中,我们看到当以每个周期不提供至少两个样本的频率对波形进行采样时,正弦波的频率特性将无法挽回地丢失。换句话说,如果我们以低于速率的频率进行采样,我们就无法完美地重建正弦曲线。

2023-05-18 11:02:11

一文详解高速模数转换器的规则

本期,为大家带来的是《在高速转换器的孔附近进行采样》,将介绍适用于超级采样的高速模数转换器 (ADC) 规则,如何使用抽取来协助频率规划,以及如何在设计和开发阶段设置保护频带,防止落入“频率空洞”。

2025-08-04 09:54:24

直接下变频转换的滤波器带宽推进到边界

将直接转换推向带宽所面临的挑战

60user182 2019-09-10 10:03:08

超越第一特区域,将那混叠变为优势

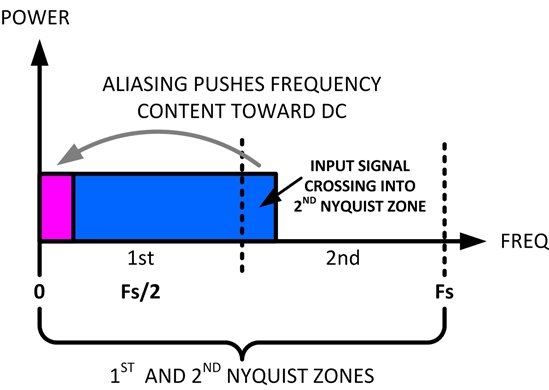

信号区分开来。1:输入信号与第二那特区域产生交叉,并被混叠进入信号的工作频段在大多数情况下,捕捉模拟信号,并且不遵守那采样规则的系统被认为是“不良系统…
