音频电路 是指设计用于处理、放大、传输或存储音频信号（人耳可听范围，通常为 20Hz - 20kHz）的电子电路。它们是所有音频设备（如麦克风、前置放大器、功率放大器、音箱、耳机、录音设备、手机、电视、电脑声卡等）的核心。

音频电路的核心目标通常是：

忠实还原： 尽可能无失真地放大和再现原始声音信号。
低噪声： 自身产生的干扰噪声（如嘶嘶声、嗡嗡声）要极小。
足够的增益： 能将微弱的信号（如麦克风输出）放大到足够的电平。
适当的带宽： 能覆盖人耳听力的频率范围（20Hz - 20kHz）且平坦响应。
低失真： 处理过程中引入的谐波失真和互调失真要小。

音频电路的常见类型与模块

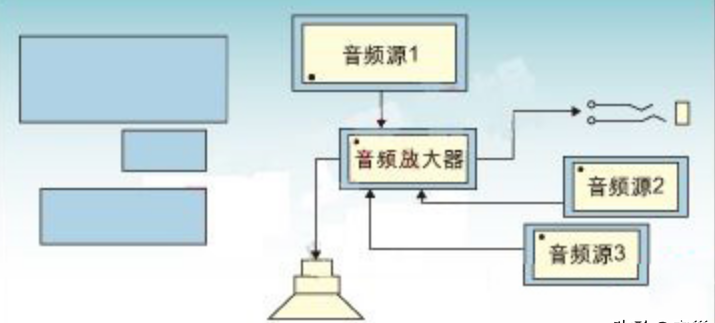

一个完整的音频系统通常包含以下关键电路模块：

输入/拾音电路 (Input/Pickup Circuitry):

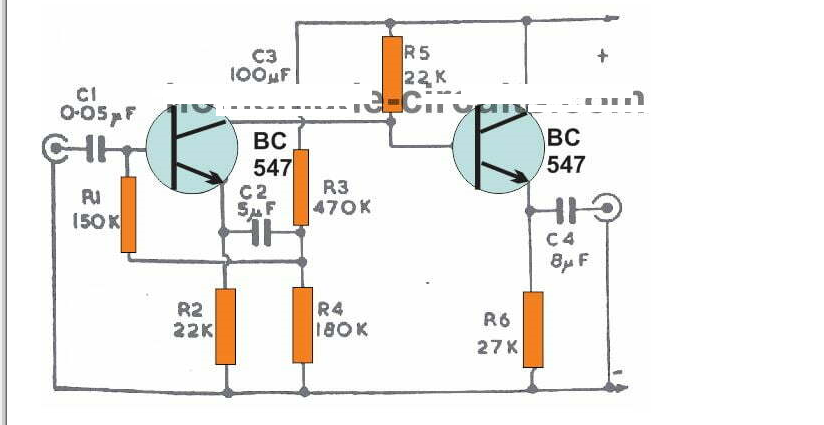

- 麦克风前置放大器 (Mic Preamplifier): 将麦克风输出的极其微弱的信号（通常为毫伏级）放大到线路电平。要求非常高的增益和极低的噪声（关键！）。
- 乐器输入 (Instrument Input): 例如电吉他DI盒或专用前置放大器，可能需要匹配高阻抗输入。
- 线路输入 (Line Input): 接收如CD播放器、混音器等输出的标准电平信号（约 0.316Vrms 到 1Vrms）。增益要求不高，重点在高输入阻抗和低噪声。
信号处理/调理电路 (Signal Processing/Conditioning):
- 均衡器 (Equalizer, EQ): 调节不同频率成分的增益（如低音、中音、高音调节），常用有源滤波器（如Sallen-Key滤波器）实现。
- 音量控制 (Volume Control / Attenuator): 调节信号幅度，可以是电位器（模拟）或数字控制衰减器/放大器。
- 音调控制 (Tone Control): 相对简单的低音/高音提升或衰减电路。

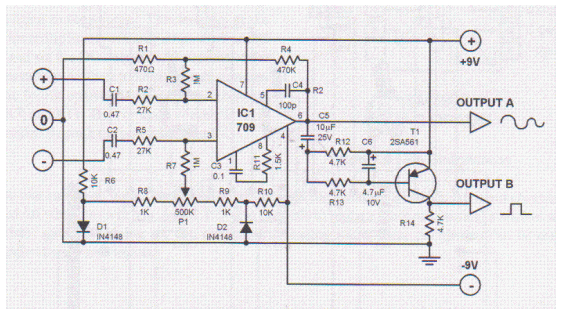

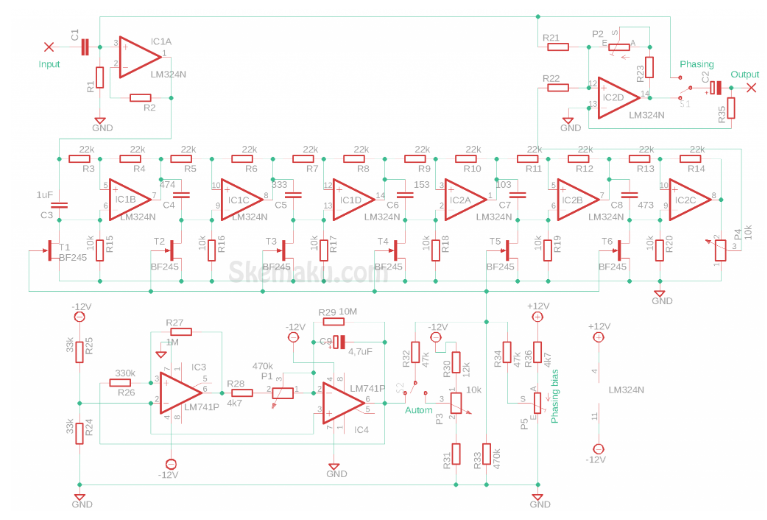

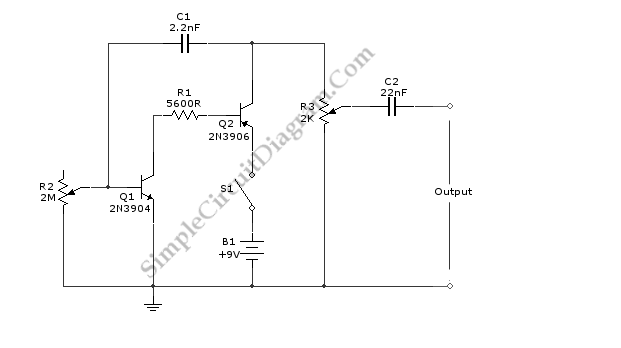

- 特殊效果电路 (Effects): 如混响、延时、失真、压缩器等，可能包含模拟处理单元或DSP芯片。
- 缓冲放大器 (Buffer Amplifier): 具有高输入阻抗和低输出阻抗，用于隔离前后级电路，防止负载效应影响音质。常用电压跟随器或运算放大器实现。

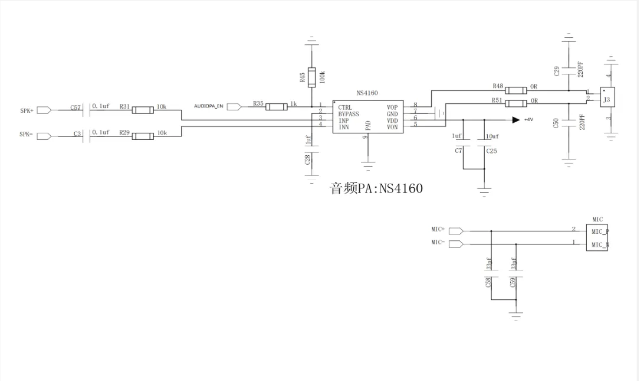

功率放大电路 (Power Amplifier):
- 核心功能： 将线路电平信号进一步放大到足以驱动扬声器或耳机所需的大电流和高电压。
- 关键指标： 输出功率 (W瓦特)、效率 (能量转换效率，关系到发热)、总谐波失真加噪声、频率响应、阻尼系数 (控制扬声器振膜的能力)。
- 常见类型：
  - A类 (Class-A): 线性度极好，失真最低，但效率极低（<50%），发热巨大。高保真（Hi-Fi）小功率应用。
  - AB类 (Class-AB): 最常用类型。在A类和B类之间折中，有较好的线性度和效率（约50-70%）。通过推挽（Push-Pull）结构实现。
  - D类 (Class-D): 开关放大器，效率非常高（>90%），体积小，发热少。通过高速开关将模拟信号转换为PWM脉宽调制信号，再通过低通滤波器还原。广泛应用于便携设备、有源音箱、车载音响等。现代D类放大器的音质已非常好。
  - 其他类型： G类, H类 (改进的AB类，用于提高效率), T类 (Tripath公司的D类变种) 等。
输出接口/驱动电路 (Output Interface/Driver):
- 扬声器输出： 通常通过接线柱或插座直接连接到音箱中的扬声器单元。
- 耳机放大器： 专用的小功率放大器，优化驱动32-600Ω阻抗的耳机。要求低输出阻抗以匹配耳机并提供干净的声音。
- 线路输出 (Line Output): 将信号输出到其他设备（如另一台功放、录音设备）。要求低输出阻抗。
电源电路 (Power Supply):
- 至关重要： 为整个音频系统提供清洁、稳定的直流电压。
- 挑战： 大功率功放需要能提供大电流的电源。电源本身的纹波和噪声必须控制到最低水平，否则会引入可闻的嗡嗡声（电源哼声）。
- 类型： 线性稳压电源（噪声低，效率低，发热大）、开关电源（效率高，体积小，但需精心设计滤波以抑制高频噪声）。大功率系统常用大型环形变压器或开关电源。
模数/数模转换电路 (ADC/DAC) - 数字化系统核心：
- ADC： 在数字音频系统（如声卡、数字录音机、DSP处理器）中，将前置放大后的模拟信号转换为数字信号。
- DAC： 将处理后的数字音频信号转换回模拟信号，以便后续放大播放。
- 关键指标： 采样率 (如44.1kHz, 48kHz, 96kHz, 192kHz)、位深度 (如16bit, 24bit, 32bit)、总谐波失真加噪声、动态范围。

音频电路设计的关键考虑因素

元器件选择： 使用低噪声、低失真的元件。例如低噪声运算放大器、低等效串联电阻（ESR）的电容器、高精度低温度系数的电阻、优质电位器等。
电源去耦 (Decoupling) 和滤波 (Filtering)： 在靠近芯片电源引脚处放置合适的去耦电容（通常包括不同容值并联），滤除电源线上的高频噪声。
接地 (Grounding)： 设计良好的接地系统（如星型接地、母线接地）对降低噪声（特别是接地环路嗡嗡声）至关重要，避免形成地回路。
屏蔽 (Shielding)： 对于易受干扰的信号线（如麦克风线、输入线）使用屏蔽电缆，并将屏蔽层妥善接地。
热管理： 功率放大器需要设计足够的散热器（散热片）或风扇来散热。
PCB布局： 合理走线，分离高功率路径、敏感输入路径和数字部分，优化信号回流路径，避免串扰（Crosstalk）。
