音频电路PCB布板需要特别注意信号完整性、噪声抑制和接地设计，以下是关键设计要点：
一、分区布局
-
功能分区
- 划分：输入级（麦克风/线路输入）→ 前级放大 → 滤波/音调 → 功率放大 → 输出
- 隔离：数字电路（DAC/ADC）与模拟电路分板边放置，间距>5mm
-
敏感区域保护
- 输入级：用铺铜包围，远离高频/高电流元件
- 反馈网络：紧贴运放引脚布局
二、接地设计（核心！）
-
混合接地策略
graph LR A[输入小信号地] --> C{星型接地点} B[输出大电流地] --> C D[数字地] -->|磁珠隔离| C E[电源地] --> C- 使用0Ω电阻/磁珠连接数字与模拟地
- 功率地线宽≥2mm（1A电流需1mm线宽）
-
铺铜技巧
- 模拟区完整铺地，避免碎铜
- 关键信号线下做地屏蔽层（L2层）
三、布线规范
-
音频走线
- 线宽：0.3-0.5mm（12-20mil）
- 差分对：等长±50mil，间距3倍线宽
- 关键路径：
IN+ --[≤10mm]--> 运放+ │ └──[≥3X间距]── 避免平行电源线
-
电源布线
- 主电源路径：电源入口→滤波电容→芯片VCC
- 退耦电容：
- 100nF陶瓷电容贴近芯片引脚（<2mm）
- 10uF钽电容辅助
四、抗干扰设计
-
屏蔽措施
- 关键信号：两侧布地线护卫（Guard Trace）
- 接插件：金属外壳接地
-
滤波配置
- RC滤波：输入/输出端串联100Ω+100pF
- 磁珠滤波：数字电源入口FB=100MHz@600Ω
五、元件选型与布局
-
关键器件
- 电阻：1%精度金属膜电阻
- 电容：
- 耦合：C0G/NP0陶瓷或薄膜电容
- 退耦：X7R陶瓷+钽电容组合
-

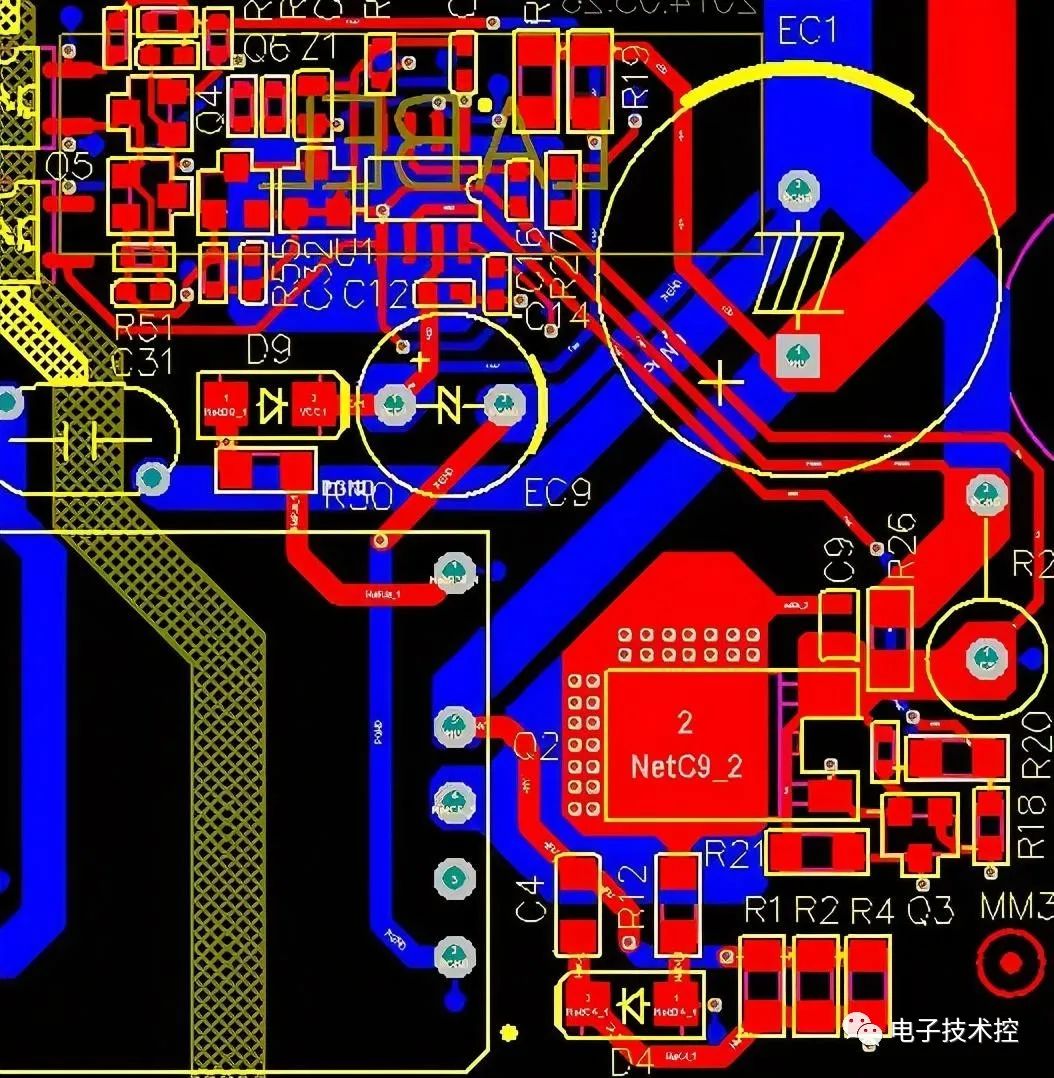

散热设计
- 功放IC：背面开窗+热过孔阵列（Φ0.3mm×9）
- 散热路径：芯片→过孔→底层铜箔≥2cm²
六、DFM要点
- 测试点：预留关键节点测试焊盘（直径≥0.8mm）
- 丝印：标注音频流向箭头
- 板边：模拟区加屏蔽框安装焊盘
设计检查清单
- [ ] 输入输出端用地隔离环包围
- [ ] 反馈网络走线≤5mm
- [ ] 电源退耦电容与芯片距离<3mm
- [ ] 无数字信号线穿越模拟区
- [ ] 接插件外壳接地
实测提示：布板后建议用音频分析仪测试：
- THD+N（1kHz典型值<0.003%）
- 信噪比（>100dB）
- 通道分离度（>90dB@1kHz）
遵循以上规则可有效抑制嗡嗡声（50/60Hz）、嘶嘶声（白噪声）及数字噪声干扰，特别适用于话筒放大器、Hi-Fi前级等敏感电路。对于Class D功放，需额外注意LC输出滤波器的布局对称性。
