电容滤波是利用电容器存储和释放电荷的特性来平滑脉动直流电或滤除交流信号中特定频率成分的技术。它在电子电路中广泛应用，尤其在电源设计和信号处理中。以下是关键要点：
核心原理

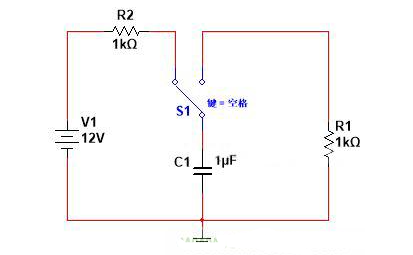

- 储能特性：
- 充电：当输入电压升高时，电容快速充电（存储电荷）。
- 放电：当输入电压下降时，电容向负载放电（释放电荷），填补电压低谷。
- 结果：电压波动（纹波）减小，输出更接近平稳的直流（如图1所示）。
图1：滤波前后的波形对比
关键参数
- 电容值（C）：
- 电容越大，储能越多，滤波效果越好（纹波更小）。
- 但过大的电容会导致体积、成本和启动冲击电流增加。
- 负载电阻（R）：
- 负载电阻越大，电容放电越慢，输出更平稳。
- 时间常数（τ）：
- τ = R × C：时间常数越大，放电越慢，纹波越小。通常要求 τ ≥ 10倍输入周期（如50Hz电源需τ≥0.2s）。
典型应用场景
-
整流电源滤波（最常见）：
- 在桥式/半波整流后并联电容，将脉动直流转为平滑直流（如手机充电器）。
- 示例：220V交流整流后，加入1000μF电容滤波，输出纹波可降至5%以下。
-
高频噪声滤除：
- 小电容（0.1μF陶瓷电容）并联在芯片电源脚旁，滤除高频干扰（去耦电容）。
- 在信号路径中串联/并联电容，阻断或旁路特定频率噪声。
-
RC低通滤波器：
- 电容对地并联构成低通滤波，公式：截止频率 ( f_c = \frac{1}{2\pi RC} )
例如：R=1kΩ, C=100nF → ( f_c \approx 1.6 \text{kHz} )（滤除1.6kHz以上信号）。
- 电容对地并联构成低通滤波，公式：截止频率 ( f_c = \frac{1}{2\pi RC} )
注意事项
- 极性选择：
- 电解电容有正负极（+/-），反接会导致短路损坏。
- 陶瓷/薄膜电容无极性强，适合高频场景。
- 电压余量：
- 电容耐压值需高于输入峰值电压（如12V电路选16V以上电容）。
- ESR（等效串联电阻）：
- 低ESR电容（如固态电容）能更好抑制高频纹波。
- 温度影响：
- 电解电容在低温下容量下降，高温下寿命缩短。
对比其他滤波方式
| 滤波类型 | 优势 | 劣势 |
|---|---|---|
| 电容滤波 | 成本低、高频响应好 | 大容量电容体积大 |
| 电感滤波 | 适合大电流、低纹波 | 笨重、成本高 |
| LC滤波 | 效率高（组合使用） | 设计复杂、可能谐振 |
实践案例
- 电源滤波：220V交流 → 整流桥 → 470μF电解电容 → 输出12V直流。
- 音频信号滤波：10nF电容并联在功放输入端，滤除20kHz以上超声波噪声。
- 去耦设计：在FPGA的每个电源引脚旁加 0.1μF陶瓷电容，消除高频干扰。
通过合理选择电容参数，电容滤波能显著提升电路的稳定性，是电子设计中基础而强大的工具。
电容滤波的原理、分类及设计方法
电容滤波是一种在电源电路中广泛应用的滤波技术，其主要作用是减少电源电压中的纹波和噪声，提高电源的稳定性和可靠性。 一、电容滤波的原理 电容滤波的基本原理是利用电容器的充放电特性，对电源电压进行平滑
2024-08-16 15:29:06
电容滤波的原理及作用的介绍（二）
电容滤波的原理及作用（二） 常用的滤波电路有无源滤波和有源滤波两大类。电容滤波为无源滤波，本文详细介绍了电容滤波的工作原理以及其作用。 滤波电容的作用简单讲是使滤波后输出的电压为稳定的直流电压，其
2021-03-04 00:10:29
电容滤波的工作原理

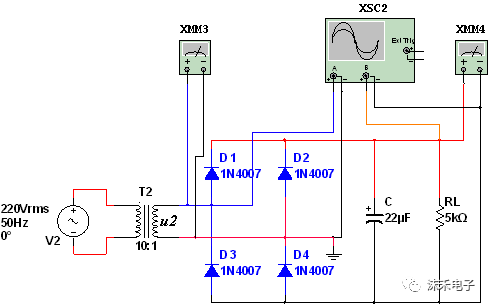

整流后得到的单项脉动直流电含有脉动成分，不是稳定的直流电。滤波即过滤掉波形中变化较大的成分，今天先来介绍最简单的滤波——电容滤波，仿真原理图如下。
2023-05-30 16:41:27
电容的滤波作用是什么原理
电容的滤波作用是电子电路中非常常见的一种功能，其基本原理是通过电容对交流信号进行充电和放电，从而实现对信号的滤波。 一、电容滤波的基本原理 电容的基本特性 电容是一种能够存储电荷的电子元件，其
2024-08-28 10:15:57
电容滤波的原理及作用的介绍（三）
电容滤波的原理及作用（三） 电容滤波 整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0.01.故整流输出的电压必须采取一定的措施
2021-03-04 00:12:15
请问电容滤波电路经过电容滤波之后会是什么样子？
上面是简单的电容滤波电路，比如+5V的电源夹杂了一个sin(ωt)的信号，那么经过电容滤波之后会是什么样子？希望高人能从定性和定量两方面来分析分析。比如：当sin(ωt)增大的时候会是什么样子？当sin(ωt)的减小的时候会是什么样子？
平凡的世界12
2019-09-17 21:54:34
电容滤波电路中选择滤波电容的原则是
电容滤波电路是一种常见的电子电路，广泛应用于电源电路、通信电路、放大电路等各个领域。它通过结合电容器和其他电子元件，对输入信号进行滤波，实现对干扰信号或者所需信号的振幅、频率的调节和控制。在设计电容
2024-03-01 16:02:14
电容滤波是利用什么原理实现的
电容滤波是一种常用的滤波方法，它利用电容器的充放电特性来实现对信号的滤波。 一、电容滤波的原理 电容器的基本概念 电容器是一种能够存储电荷的电子元件，它由两个导体电极（通常是金属）之间夹着一个绝缘
2024-08-28 10:18:26
旁路电容和滤波电容有什么区别
旁路电容和滤波电容有什么区别 旁路电容和滤波电容是电子电路中常见的两种电容。尽管它们的用途可能相似，但它们之间存在很大的区别。在本文中，我们将详细介绍这两种电容的区别，包括它们的定义
2023-09-18 09:15:47
电容滤波的原理及作用的介绍（四）
电容滤波的原理及作用（四） RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。若用S‘表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=（1/ωC2R’）S‘。 由分析
2021-03-04 00:13:14
详解电容滤波与电感滤波的区别
在电子电路中，常常会用到滤波电路，尤其是电源芯片，有的是电容滤波，有的是电感滤波，电容和电感滤波的作用看起来差不多，那么它们之间有什么区别呢？在实际应用中又如何选择呢？
2025-10-23 14:10:27
如何区分电子电路中的电容是滤波电容还是旁路电容啊？
如何区分电子电路中的电容是滤波电容还是旁路电容啊？ 电容是电子电路中常见的元件之一，它可以储存电荷并存储能量。在电路中，电容既可以作为滤波电容使用，也可以作为旁路电容使用。滤波电容和旁路电容在电路中
2024-02-04 09:05:35
旁路电容和滤波电容，去耦电容分别怎么用？
旁路电容和滤波电容，去耦电容分别怎么用？ 旁路电容、滤波电容和去耦电容在电子电路中起到不同的作用。下面将分别详细介绍它们的用途及工作原理。 1. 旁路电容： 旁路电容是将电路中的噪声信号引导到地端
2024-02-03 17:42:06
旁路电容、去耦电容及滤波电容的作用详解
旁路电容、去耦电容、滤波电容的作用介绍 什么是旁路电容、去耦电容、滤波电容？作用是什么？ 滤波电容——用在电源整流电路中，用来滤除交流成分，使输出的直流更平滑。去耦电容——用在放大电路中不需要交流
2021-06-22 10:53:19
RC滤波电路和磁珠电容滤波电路的理论与仿真分析
电源电路设计中常见RC/磁珠电容滤波，两种滤波电路滤波效果有什么差异呢?本文将对RC滤波电路、磁珠电容滤波电路进行了理论分析、仿真分析，并对实际使用情况进行了频谱测量分析。最终经过分析、仿真、实测给出推荐滤波电路。
2022-05-16 17:36:42

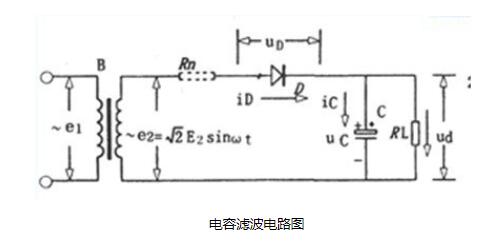

电容滤波是将电容与负载怎样
电容滤波是将电容与负载进行 并联 连接。在滤波电路中，电容和电感是基本的滤波元件，它们利用储能作用，在二极管导通时将一部分能量存储在电场或磁场中，然后再逐渐释放出来，从而在负载上得到比较平滑的波形
2024-08-16 15:30:24

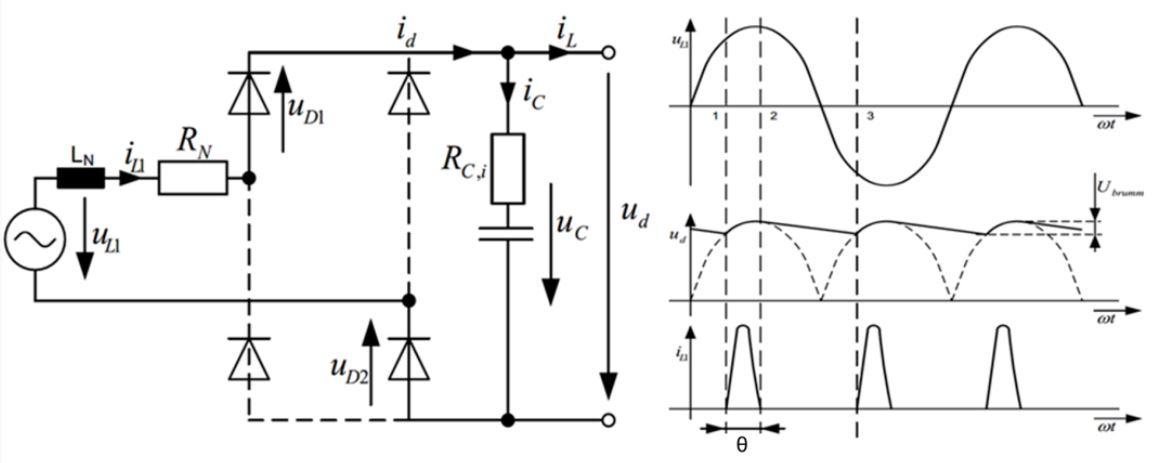

单相桥式整流电容滤波电路的工作原理是什么
