好的！包络检波器（也称为幅度检波器或峰值检波器）是一种经典的模拟电子电路，主要用于从调幅信号中提取（解调）原始的低频信息信号。

它的核心工作原理非常简单、高效：

输入信号：接收一个调幅波。调幅波是一个高频载波（例如，无线电广播中的载波频率）的幅度（包络线）按照低频信息信号（例如，音频信号）的规律变化的正弦波。
- AM 信号 = (A_c + m * A_m * cos(ω_m t)) * cos(ω_c t)
- 其中 A_c 是载波幅度，A_m 是调制信号幅度，m 是调制指数（0 < m ≤ 1），ω_m 是调制信号角频率（低频），ω_c 是载波角频率（高频）。
核心组件：
- 非线性元件（通常是二极管）：这是检波的核心。二极管只允许电流在一个方向（正向）流动。当正半周的 AM 信号到来时，二极管导通（近似短路，有正向压降）；负半周到来时，二极管截止（近似开路）。这个过程实质上是整流。
- 负载电路（RC 并联组合）：
  - 电阻 (R)：提供电流通路。
  - 电容 (C)：起到滤波和维持电压（峰值保持）的作用。它在二极管导通的瞬间被快速充电（充电时间常数 ≈ 二极管正向电阻 C，较小）；在二极管截止时，它通过电阻 R 缓慢放电（放电时间常数 = R C）。
工作过程（关键）：
- 当 AM 信号的正半周使二极管正向偏置时，二极管导通。电流流过二极管，给电容 C 充电。C 的电压 V_c 迅速上升到该时刻 AM 信号的瞬时峰值电压（接近包络线电压）。
- 当 AM 信号的瞬时电压低于电容电压 V_c 时（包括负半周），二极管被反偏而截止。
- 在二极管截止期间，电容 C 通过电阻 R 缓慢放电。由于 R 和 C 的值选择得当（放电时间常数 τ = R * C 远大于载波周期 T_c = 2π / ω_c），电压 V_c 下降得很慢。
- 当下一个 AM 正半周的峰值到来并超过当前的 V_c 时，二极管再次导通，迅速将电容充电到新的更高瞬时峰值。
- 如此循环往复。电容 C 两端的电压 V_c 会紧紧跟随（追踪）着 AM 信号的峰值电压变化，也就是低频信息信号的波形（包络线）。
输出：电阻 R 或电容 C 两端的电压 V_out ≈ V_c。这个电压波形就是原始的低频调制信号的近似重现（直流偏置已去除或者可以通过隔直电容去除），实现了 AM 信号的解调。

包络检波器的关键特点：

优点：
- 电路极其简单（通常只需一个二极管 + 电阻 + 电容）。
- 成本低廉，易于实现。
- 不需要恢复发射端的载波信号（与同步检波相比）。
- 解调效率相对较高（特别是对于标准 AM 广播信号）。
缺点/局限性：
- 仅适用于幅度调制（AM）信号。
- 解调质量受制于调制指数 m：当 m 过大（过调制）时，提取出的包络会发生严重失真（过零点失真）。
- 对角线失真：如果负载 RC 时间常数 τ = R*C 选择过大，电容放电太慢，跟不上调制信号幅度快速下降的部分，导致输出波形发生倾斜（对角线形状）。
- 包络失真：难以完全去除残留的高频分量（滤波不彻底），且对载频的滤波要求较高。
- 门限效应：信噪比较差时性能急剧下降。
- 无法解调抑制载波的双边带信号（DSB-SC）或单边带信号（SSB）：因为这些信号的包络不能直接代表原始调制信号。需要同步检波或相干检波。

典型应用：

AM 广播收音机（矿石收音机到老式电子管/晶体管收音机）：这是包络检波器最经典、最广为人知的应用。
一些简单的幅度调制信号接收设备。
测量信号的峰值幅度（此时用作峰值检波器）。

总结来说：

包络检波器利用二极管整流和电容的快速充电/慢速放电特性，巧妙地将高频调幅波的幅度变化轮廓（包络线）提取出来，恢复出其中携带的低频信息信号。它是一种结构简单、效率尚可但存在一定失真的 AM 解调方式，在广播接收领域具有重要历史意义。对于要求较高或信号较复杂的场合，通常会采用更复杂的同步检波等技术。

HMC1021LP4E 一款集成高带宽包络检波器的RMS功率检波器

2025-01-17 11:09:43

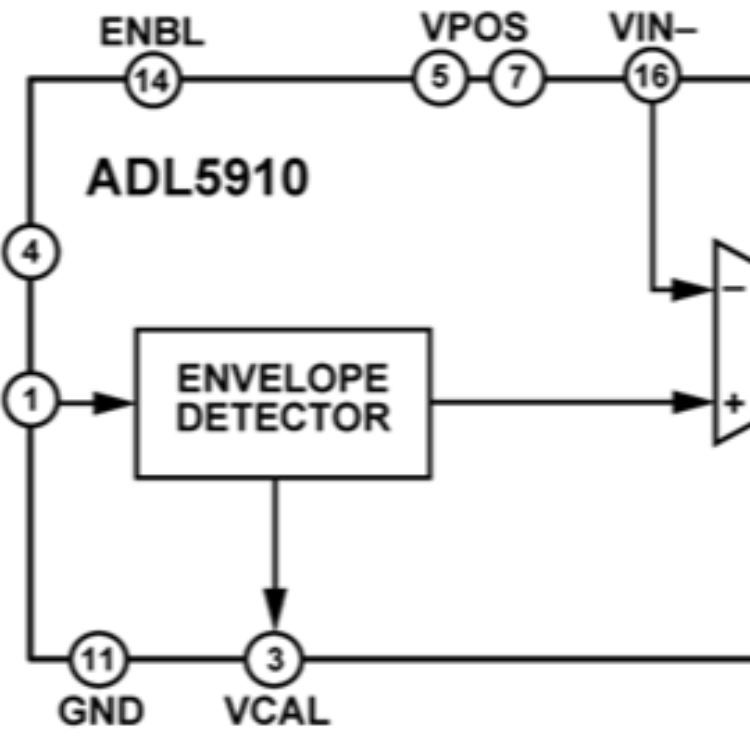

ADL5910 DC至6GHz，45dB检波器技术手册

ADL5910是一款包络阈值检波器，工作频率范围是DC至6 GHz。 RF输入信号可驱动内部包络检波器。包络检波器的输出电压可驱动同样由用户定义输入电压驱动的比较器。当包络检波器电压超过用户定义

2025-03-25 16:58:32

三极管调幅电路与二极管包络检波电路(Multisim)

利用三极管调幅电路与二极管包络检波器完成正弦波、三角波、方波的调制与解调。f0＝465KHz。

长不大的小祸害 2022-06-16 18:09:12

低频电压放大器改如何设置连接比较好？

这是我自己做的三极管包络检波器的电路图，我想把调制信号通过低频电压放大器输出。我应该怎么做呢？

行窗口空心菜款 2020-06-21 10:33:33

0.5GHz to 43.5GHz Envelope Detector ADL6010S：高性能射频检测的理想之选

0.5GHz to 43.5GHz Envelope Detector ADL6010S：高性能射频检测的理想之选在射频检测领域，一款性能卓越的包络检波器对于确保系统的高效运行至关重要。今天，我们

2026-04-22 17:50:03

两个器件的串行外设接口事务可视化如何实现？

想必你已摸清了“魔电”中幅度调制和包络检波器那些事儿，也可能实战了有源滤波和频谱分析。但如何通过手里的口袋仪器ADALM2000 (M2K) 与Scopy的逻辑分析仪一起实现两个器件之间串行外设接口(SPI)事务的可视化，你应该还需要M2K进阶学习走一波。

LEON1985 2019-07-30 07:02:48

ADL5910ACPZN-R7是一款检波器

2022-11-16 15:11:52

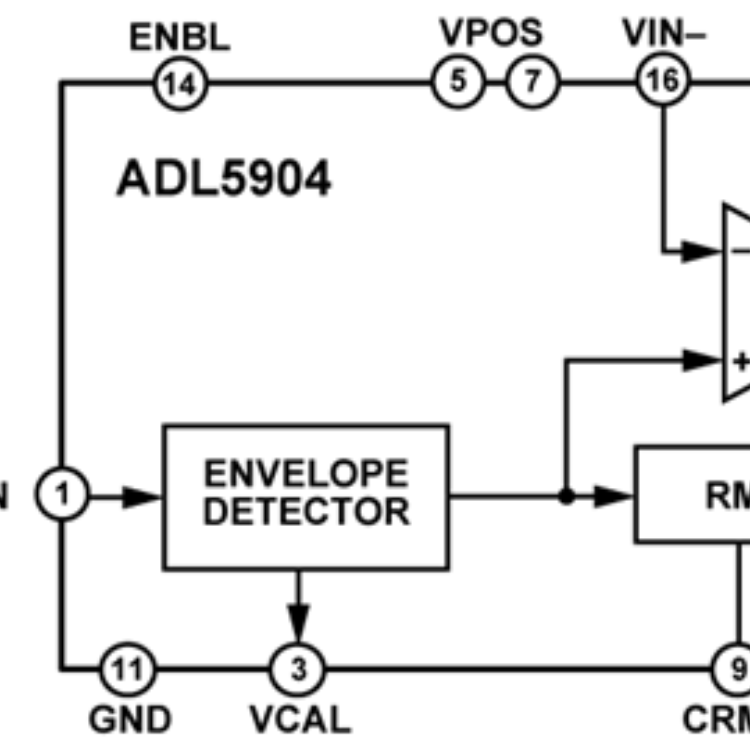

rms检波器的工作原理

检波器是检出波动信号中某种有用信息的装置。用于识别波、振荡或信号存在或变化的器件。检波器通常用来提取所携带的信息。检波器分为包络检波器和同步检波器。前者的输出信号与输入信号包络成对应关系，主要用于标准调幅信号的解调。

2023-05-29 16:55:22

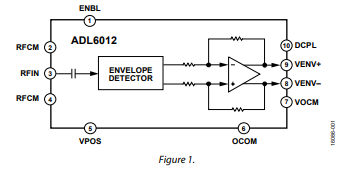

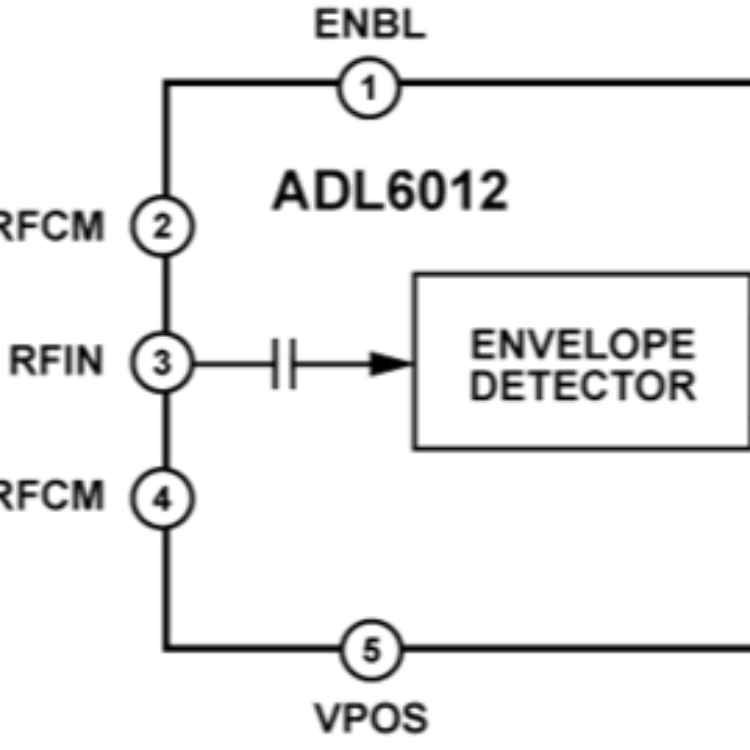

ADL6012 2GHz至67GHz，500MHz带宽检波器技术手册

ADL6012是一款通用宽带包络检波器，工作频率范围为2 GHz到67 GHz。该器件具有500 MHz宽包络带宽和0.6 ns快速上升时间特性，适合各种应用，包括宽带包络跟踪、发射器本振(LO)泄漏校正和高分辨率脉冲（雷达）检测。

2025-03-24 16:21:19

#硬声创作季 #高频电子技术 51 大信号包络检波器

电力电子技术

2022-12-17 10:54:57

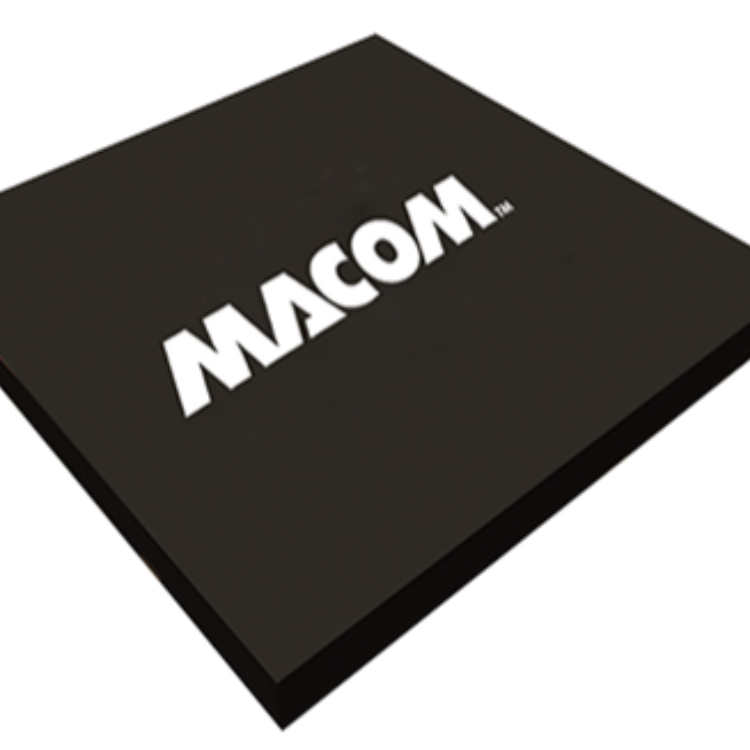

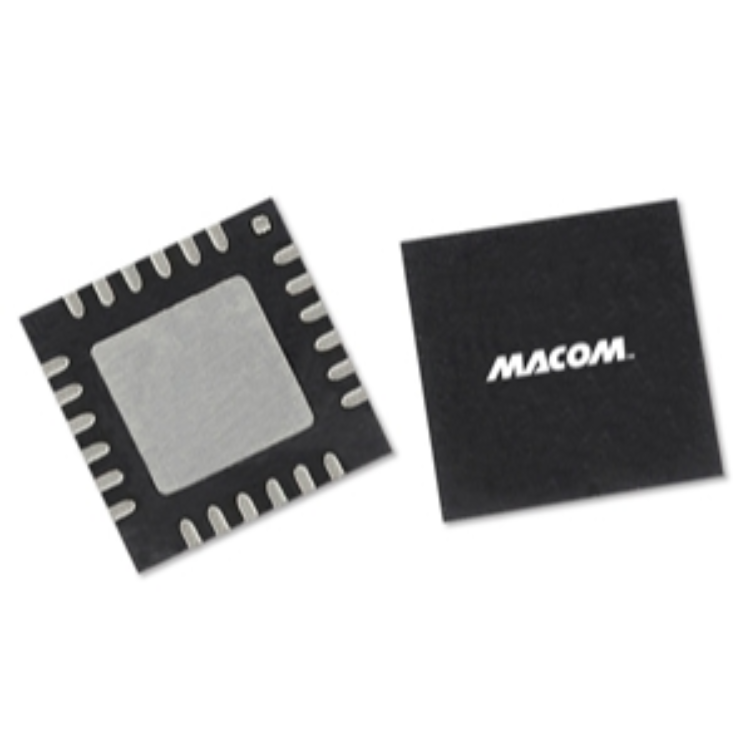

HMC1021LP4E是一款功率检波器

2022-11-17 10:45:59

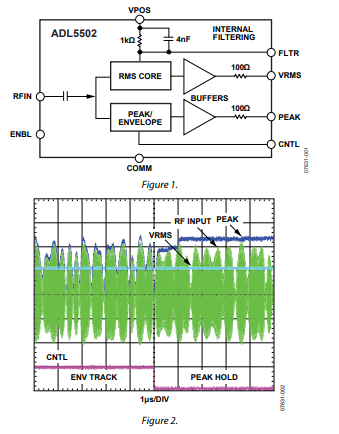

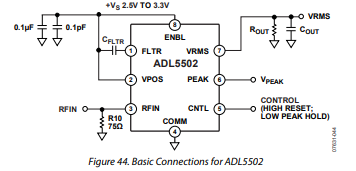

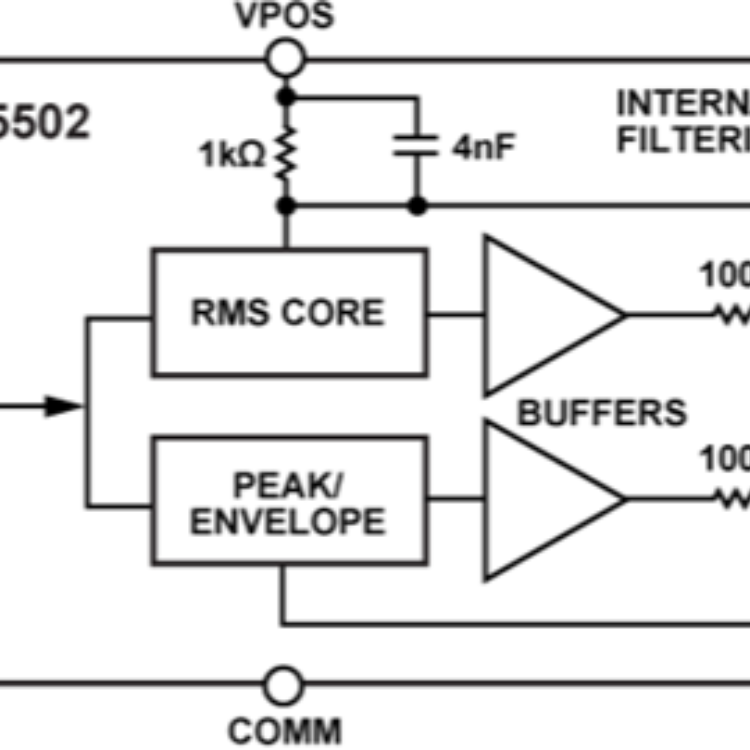

ADL5502 450MHz至6000MHz波峰因数检波器技术手册
