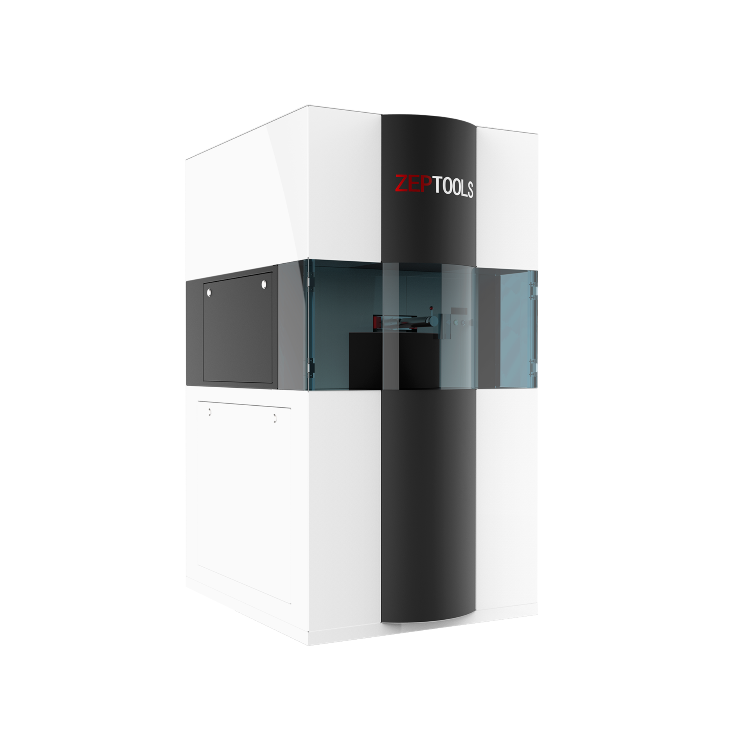

电子束光刻技术（Electron Beam Lithography, EBL）是一种利用聚焦的电子束在光刻胶（抗蚀剂）表面进行纳米级图案直写的微纳加工技术。以下是其核心要点：
工作原理
- 电子束聚焦：通过电磁透镜将电子束聚焦至纳米甚至亚纳米级尺寸（通常几纳米到几十纳米）。
- 直写模式：电子束直接在涂覆光刻胶的衬底（如硅片）上扫描，通过计算机控制路径，逐点曝光形成图案。
- 显影与刻蚀：曝光后的光刻胶经化学显影形成模板，再通过刻蚀或沉积工艺将图案转移到衬底上。
核心优势
- 超高分辨率：电子波长极短（远小于光波长），可实现纳米级精度（<10 nm），适用于尖端芯片、量子器件等。
- 无需掩模版：直接根据设计文件加工，适合小批量定制化生产或科研原型开发。
- 灵活性高：可快速修改设计，支持复杂图形和多层对准。
主要局限
- 速度慢：逐点扫描效率低，不适合大规模生产。
- 成本高：设备昂贵（数百万至千万美元级），维护复杂。
- 邻近效应：电子散射导致曝光区域边缘模糊，需通过软件校正。
典型应用场景
- 半导体研发：制造高精度掩模版或原型芯片（如FinFET、GAA晶体管）。
- 纳米器件：量子点、光子晶体、纳米线等前沿器件的制备。
- 基础研究：材料科学、生物医学等领域的微纳结构实验。
技术发展
- 多电子束并行：通过多束同时曝光提升速度（如Mapper、IMS等方案）。
- 混合光刻：与DUV/EUV光刻结合，用于先进制程中的关键层加工。
- 新抗蚀剂材料：开发更高灵敏度、更低邻近效应的光刻胶。
电子束光刻目前仍是纳米科技领域的核心工具，尤其在突破物理极限的尖端研究中不可替代，但受限于效率与成本，尚未成为主流量产技术。
电子束光刻技术实现对纳米结构特征的精细控制

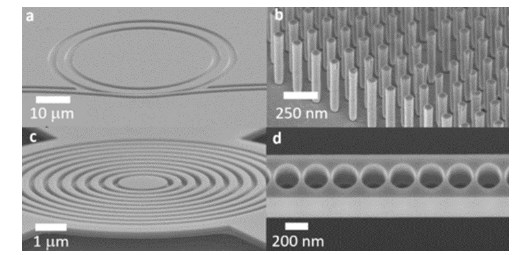

电子束光刻技术使得对构成多种纳米技术基础的纳米结构特征实现精细控制成为可能。纳米结构制造与测量的研究人员致力于提升纳米尺度下的光刻精度，并开发了涵盖从光学到流体等多个物理领域、用以制造创新器件和标准的工艺流程。
