好的！要查看三极管的管脚图（引脚排列）和技术参数介绍，最核心的步骤是获取三极管的具体型号。没有具体型号，这些信息就无法精确提供。
以下是通用的查询方法和常见参数介绍（中文）：
一、 如何查找具体型号三极管的资料？
- 获取型号： 三极管本体上通常会印有字母和数字组成的型号代码（如 2N2222, S8050, BC547, 2SC945, MMBT3904 等）。找到它是第一步。
- 使用搜索引擎：
- 在百度、谷歌等搜索引擎中输入型号 + “Datasheet” + “PDF” + “中文”（可选）。
- 例如：
2N2222 Datasheet PDF - 或者尝试输入型号 + “参数” + “引脚图”。
- 例如：
S8050 参数 引脚图
- 访问专业元器件数据库网站：
- 国际厂商官网： ON Semiconductor (安森美)， STMicroelectronics (意法半导体)， Nexperia (安世)， Infineon (英飞凌)， Toshiba (东芝)， Diodes Inc.等。在其官网搜索框中直接输入型号。
- 元器件目录网站：
- Alldatasheet:
www.alldatasheet.com(多语言，通常含英文，部分有中文翻译) - Datasheet4U:
www.datasheet4u.com - ChipDocs:
www.chipdocs.com
- Alldatasheet:
- 国内电子论坛/网站： 一些国内电子论坛（如广发电子论坛、电子工程世界论坛）或元器件商城（如立创商城
www.szlcsc.com、云汉芯城www.ickey.cn）也会提供Datasheet下载或参数摘要页面。在立创商城搜索型号后，商品页面通常有“数据手册”或“PDF下载”链接。
- 元器件识别APP: 一些手机APP（如“元器件识别”）支持拍照识别元件型号（效果不一定都理想），识别后通常会链接到相关Datasheet。
二、 阅读Datasheet中的关键内容（中文对照）
找到对应型号的Datasheet（通常是PDF文件）后，重点关注以下部分：
-
管脚图 / 引脚分配 / 引脚排列图：
- 通常在第1或2页。非常重要！

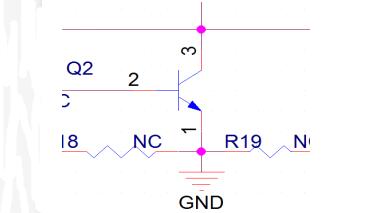

- 图示： 会清晰地显示三极管的物理封装外形（如 TO-92, TO-220, SOT-23 等）以及每个引脚（Pin）对应的位置编号（1、2、3 或 E, B, C）。
- 引脚定义： 明确标明哪个引脚是 发射极 (E - Emitter)、哪个是 基极 (B - Base)、哪个是 集电极 (C - Collector)。
- 注意： 不同型号、不同封装的三极管，其引脚排列顺序可能完全不同！ 务必查阅您手上具体型号的资料。
-
技术参数表：
- 通常列出器件在各种条件下的电气性能极限值和典型特性。
- 极限参数：
- VCEO / VCE Max (Collector-Emitter Voltage - 集电极-发射极最大电压)： 集电极（C）和发射极（E）之间能承受的最大反向电压。超过此值可能击穿损坏。
- VCBO (Collector-Base Voltage - 集电极-基极最大电压)： 集电极（C）和基极（B）之间能承受的最大反向电压。
- VEBO (Emitter-Base Voltage - 发射极-基极最大电压)： 发射极（E）和基极（B）之间能承受的最大反向电压。
- IC Max / IC (Collector Current - 集电极最大电流)： 集电极（C）允许流过的最大连续直流电流。
- ICM (Peak Collector Current - 集电极峰值电流)： 允许短暂通过的最大峰值电流。
- PD Max / PTot (Total Power Dissipation - 总耗散功率)： 在指定环境温度（通常为25°C）下，三极管自身能安全承受的最大功率损耗（计算：
功耗 ≈ V<sub>CE</sub> * I<sub>C</sub>）。安装散热器可提升此值。 - Tj Max / Tj (Junction Temperature Max - 最大结温)： 半导体PN结所能承受的最高温度。
- Tstg (Storage Temperature Range - 存储温度范围)： 器件未通电时的安全存储温度范围。
- 电气特性：

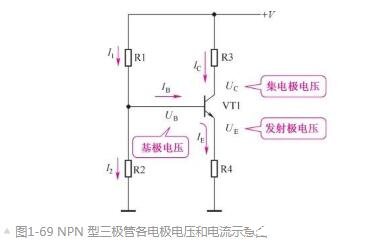

- hFE / β (DC Current Gain - 直流电流放大系数)： 最重要参数之一！ 指集电极直流电流
I<sub>C</sub>与基极直流电流I<sub>B</sub>之比 (β = I<sub>C</sub> / I<sub>B</sub>)。Datasheet通常给出一定条件下的最小、典型和最大值（例如：I<sub>C</sub>=10mA, V<sub>CE</sub>=1V, T<sub>j</sub>=25°C时 β min=100， typ=200， max=300）。 - VBE(sat) (Base-Emitter Saturation Voltage - 基极-发射极饱和压降)： 三极管工作在饱和区（开关完全导通）时，基极（B）和发射极（E）之间的电压降。典型值在0.6V - 1.2V之间。
- VCE(sat) (Collector-Emitter Saturation Voltage - 集电极-发射极饱和压降)： 三极管工作在饱和区时，集电极（C）和发射极（E）之间的电压降。此值越小，导通损耗越低，开关性能越好。典型值在0.1V - 0.7V之间（视电流和型号而定）。
- fT (Transition Frequency - 特征频率 / 增益带宽积)： 高频性能关键参数！ 指示三极管电流放大倍数
|h<sub>21</sub>|下降到 1 (0 dB) 时的频率。f<sub>T</sub>越高，器件的高频放大能力越强。 - Cob / Cobo (Output Capacitance - 输出电容)： 在指定条件下测量的集电极-基极电容。影响高频响应和开关速度。
- Turn-On Time (ton)： 从基极驱动信号开始到集电极电流上升到其饱和值90%所需的时间。
- Turn-Off Time (toff)： 从基极驱动信号移除到集电极电流下降到其饱和值10%所需的时间（包含存储时间
t<sub>s</sub>和下降时间t<sub>f</sub>）。
- hFE / β (DC Current Gain - 直流电流放大系数)： 最重要参数之一！ 指集电极直流电流
三、 常用三极管封装举例 (附一般引脚排列 - 仅供参考，务必查具体型号!)

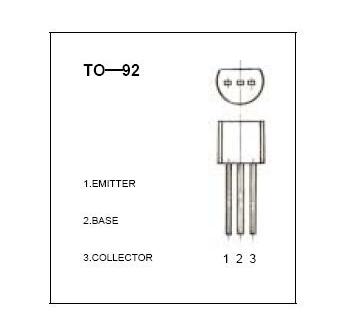

- TO-92 (最常用的小功率塑料封装):
- 平面朝向自己，引脚向下。
- 从左到右（标准）： E - B - C
- 注意：有些型号是 E-C-B！(如 2N3904, BC547 多为 E-B-C； 但如 BC327 PNP 多为 E-C-B；务必查证！)
- SOT-23 (超小型贴片封装):
- 标记点（小圆凹坑或斜角）在左上方。
- 左下脚：通常为 B (基极)
- 右上脚：通常为 C (集电极)
- 右下脚：通常为 E (发射极)
- 注意：此排列常见于 NPN 管 (如 MMBT3904)，但具体型号定义可能不同。
- TO-220 (常用中功率封装，带金属背板用于安装散热器):
- 金属背板朝向自己，引脚向下。
- 从左到右（标准）： B - C - E
- 注意：有些用于开关电源的大功率管或达林顿管可能有不同排列。
重要提醒：
- 必须根据具体型号查阅官方Datasheet确认引脚排列！ 上面列举的只是常见情况，例外非常多！盲目按照“通常”接法可能会烧毁元件。
- Datasheet中的参数都是在特定测试条件下给出的，实际应用条件不同时性能会变化。
- 注意区分器件是 NPN 型还是 PNP 型，它们在电路中的电源极性是相反的。
总结： 确定型号 -> 搜索Datasheet (PDF) -> 查找“Pinout Diagram/Pin Configuraiton” 确认管脚 -> 查看“Absolute Maximum Ratings”和“Electrical Characteristics”获取技术参数。 切记不可凭记忆或经验猜测管脚！
