三极管的基本工作原理是什么？及在电路中的应用

好的，用中文为您解释三极管的基本工作原理和电路应用：

一、三极管的基本工作原理（以NPN型硅管为例）

三极管的核心在于利用小电流控制大电流，实现电流放大或开关功能。这主要依赖于其内部特殊的结构和载流子（电子和空穴）运动。

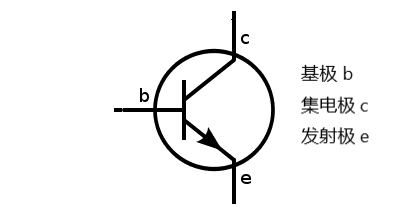

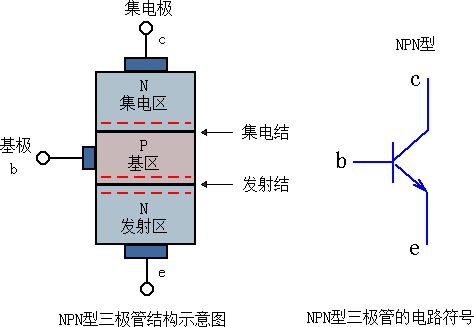

结构： 三极管由三层半导体（发射区、基区、集电区）和两个PN结（发射结、集电结）构成，形成三个电极：
- 发射极(E)： 提供主要载流子（对于NPN管是电子）。掺杂浓度最高。
- 基极(B)： 非常薄（微米级）且掺杂浓度很低。控制载流子流动的关键。
- 集电极(C)： 收集从发射极穿过基区过来的载流子。掺杂浓度中等。

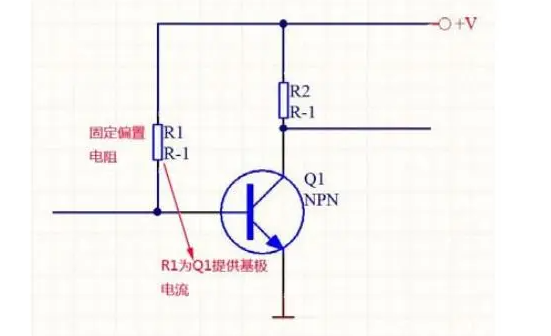

放大原理（偏置条件：发射结正偏，集电结反偏） - 放大状态：
1. 发射结注入（正偏）： 在发射结（BE之间）施加正向电压，由于发射区高浓度掺杂，大量自由电子被“注入”扩散进入很薄的基区。
2. 基区复合与扩散： 基区很薄且空穴（少子）浓度低，只有极少数注入的电子会与基区空穴相遇而复合（形成微弱的基极电流 Ib）。绝大多数电子（>95%）快速扩散，在短时间内穿过整个基区，抵达集电结边缘。
3. 集电结收集（反偏）： 在集电结（BC之间）施加的是强反向电压，其内建电场方向会迅速将基区扩散过来的电子“扫入”集电区，形成主要的集电极电流 Ic。
4. 电流放大作用： 整个过程中：
  - 微小的基极电流 Ib ≈ 复合电流 (相对很小)
  - 大的集电极电流 Ic ≈ 被集电结收集的电子流
  - 发射极电流 Ie = Ib + Ic ≈ Ic (因为 Ib 远小于 Ic)
  - 定义 电流放大系数 β = Ic / Ib (通常β值在几十到几百)。这表示通过控制微小的 Ib（输入信号），就能精确地控制较大的 Ic（输出电流/信号）。
开关原理（偏置条件变化） - 饱和与截止状态： 三极管也能作为电子开关使用，通过控制基极电压（或电流）使其工作在：
- 截止状态 (Off)： 发射结零偏或反偏，集电结反偏。此时几乎没有载流子注入基区， Ib ≈ 0， Ic ≈ 0。相当于开关断开（集电极-发射极之间几乎没有电流流过）。
- 饱和状态 (On)： 基极电流 Ib 远大于其临界值（足以使 Ic 达到最大值），发射结正偏，集电结也正偏（或微弱反偏）。此时 Ic 达到一个相对恒定的最大值（由电源电压和外部电路决定），不再随 Ib 显著增大。相当于开关闭合（集电极-发射极之间电流很大，压降很小 ≈ 0.2-0.3V）。

二、在电路中的主要应用

电流放大：
- 核心应用。 利用其 β 值，将微弱的电流信号（如来自传感器、麦克风）放大成较大的输出电流信号。

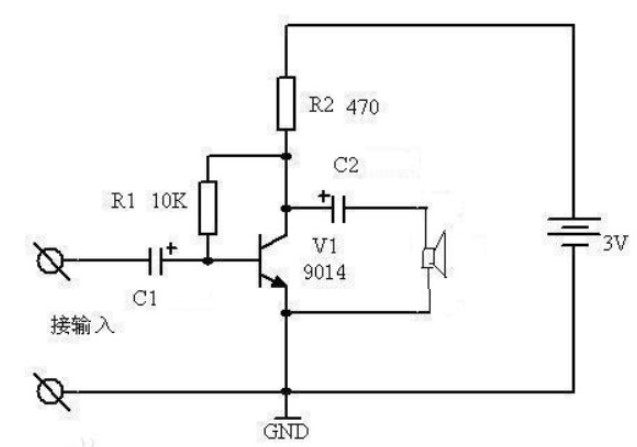

- 典型电路： 共发射极放大电路（最常用）、共基极放大电路、共集电极（射极跟随器）电路。广泛应用于各种模拟信号放大器（如音频放大器、射频放大器、运算放大器内部）。
电子开关：
- 核心应用。 利用其在饱和（导通）和截止（关断）状态之间的切换。
- 典型应用：
  - 驱动负载： 控制继电器、LED灯、小型马达的开启与关闭。
  - 逻辑电路： 早期数字电路（如TTL门电路）的基础单元。
  - 数字信号控制： 处理高/低电平（代表0/1）的逻辑信号。
  - 逆变器/电平转换： 将信号的逻辑电平反转或转换到不同电压范围。
电压调节：
- 射极跟随器（共集电极电路）具有高输入阻抗和低输出阻抗的特点，常用于：
  - 缓冲级/阻抗匹配： 隔离前级和后级，避免负载对信号源的影响，提供较大的负载驱动能力。
  - 简单电压跟随器： 输出电压 ≈ 输入电压（但电流放大）。
  - 线性稳压器（与基准源配合）： 如简单的串联稳压电路中的调整管。
信号转换与波形整形：
- 例如，施密特触发器等电路可以利用三极管的开关特性将不规则波形整形成规则的方波。
振荡器：
- 作为有源器件与电容、电感（或石英晶体）等无源元件组成振荡电路，产生特定频率的信号（如无线电发射器、时钟源）。

总之，三极管在电子电路中的应用范围非常广泛，是其作为模拟电路中的核心放大元件和数字电路/电源电路中的关键开关元件这两大功能决定的。从微小的传感器信号放大到控制大功率负载的开关，从音频播放到数字处理，都离不开三极管的身影。 好的，用中文为您解释三极管的基本工作原理和电路应用：
