好的，Multisim 中的噪声分析（Noise Analysis） 是一种用于仿真和评估电子电路固有噪声性能的重要工具。它可以帮助你预测电路输出端产生的噪声电平，识别噪声源（特别是电阻和有源器件），并评估电路的信噪比（SNR）。
以下是关于 Multisim 噪声分析功能的详细说明（中文）：
1. 基本原理：
- Multisim 的噪声分析基于 SPICE 引擎的噪声模型。
- 它计算电路中主要噪声源（通常是电阻的热噪声和半导体器件如晶体管、二极管的散粒噪声、闪烁噪声等）在指定输出节点上产生的总输出噪声密度。
- 分析结果会提供一个频率谱，显示输出噪声（或等效输入噪声）如何随频率变化。
- 分析是交流小信号分析的一部分，它假定电路在静态工作点附近是线性的。
2. 目的与用途：
- 预测输出噪声： 估算在电路输出端测得的噪声电压或电流的均方根值（RMS）。
- 识别主要噪声源： 确定电路中哪些元件（电阻、晶体管等）贡献了大部分噪声。
- 计算等效输入噪声： 将输出端的噪声等效折算到输入端，得到一个等效输入噪声电压/电流源，这对评估放大器的噪声性能（如噪声系数）非常有用。
- 设计低噪声电路： 优化电路参数（如偏置电流、电阻值、晶体管选择）以最小化噪声。
- 评估信噪比（SNR）： 通过比较信号电平和预测的噪声电平，评估电路的信噪比性能。
3. 如何在 Multisim 中设置和运行噪声分析：
- 绘制并配置好你的电路原理图。
- 设置输出节点： 在电路图上放置一个探针（Probe）（通常在“仪器”栏或右键菜单中找到），或者记住你关心噪声的输出点对应的节点编号（节点号）。这是最关键的一步！
- 进入“分析”菜单： 点击菜单栏上的
分析(Analyze)。 - 选择噪声分析： 在分析菜单中选择
噪声分析(Noise Analysis)...。 - 设置参数：
- 输入噪声参考源（Input noise reference source）： 选择一个独立的电压源或电流源作为噪声分析的参考输入点。通常选择主要信号源（如
V1）。噪声计算会相对于这个源进行。 - 输出节点（Output node）： 从下拉菜单中选择你在第 2 步设置的探针名称或节点编号（如
$1）。 - 参考节点（Reference node）： 通常是地（
0）。 - 频率参数（Frequency Parameters）：
- 起始频率（Start frequency）： 分析的起始频率（如
1 Hz）。 - 终止频率（Stop frequency）： 分析的终止频率（如
1 GHz）。 - 扫描类型（Sweep type）： 选择
十倍频（Decade）（最常用，频率按 10 倍间隔变化）或线性（Linear）、倍频（Octave）。 - 点数（Number of points）： 扫描中要计算的点数（如
100）。点数越多，曲线越平滑，计算时间越长。 - 垂直刻度（Vertical scale）： 通常选择
对数（Logarithmic）（因为噪声密度通常用 dB 表示）。
- 起始频率（Start frequency）： 分析的起始频率（如
- (可选) 等效输入噪声： 勾选
计算等效输入噪声（Calculate equivalent input noise）复选框（强烈推荐）。Multisim 将计算并绘制折算到输入噪声参考源位置的总等效输入噪声电压/电流密度。 - (可选) 输出噪声：
计算输出噪声（Calculate output noise）通常默认勾选。这将计算并绘制在输出节点上的总输出噪声电压密度。
- 输入噪声参考源（Input noise reference source）： 选择一个独立的电压源或电流源作为噪声分析的参考输入点。通常选择主要信号源（如
- （可选）其他参数： 大多数情况下默认值即可。如果需要更高级的设置（如温度），可以查看
参数（Parameters）或杂项设置（Miscellaneous Settings）标签页。 - 仿真： 点击
仿真（Simulate）或运行（Run）按钮开始分析。
4. 查看和分析结果：
- Multisim 会自动打开 Grapher View（绘图仪视图） 显示结果。
- 典型曲线（对数刻度）：
- ONOISE: (Output Noise) - 在输出节点测得的总输出噪声电压/电流密度（单位：
V/√Hz或A/√Hz）。 这是你最关心的。曲线显示噪声密度随频率的变化。 - INOISE: (Input Noise) - 如果将
计算等效输入噪声勾选，会显示这个曲线。它代表将所有输出端噪声折算到输入噪声参考源处的等效输入噪声电压/电流密度（单位：V/√Hz或A/√Hz）。它是评估放大器类电路本征噪声的关键指标。
- ONOISE: (Output Noise) - 在输出节点测得的总输出噪声电压/电流密度（单位：
- 曲线解读：
- 曲线的总体高度表示噪声密度的大小。
- 曲线的形状反映了不同噪声机制的作用：
- 白噪声（热噪声、散粒噪声）：频谱平坦。
- 闪烁噪声（1/f 噪声）：在低频段随频率降低而上升，表现为低频端曲线上升（斜率为 -10dB/decade 或 -3dB/octave）。
- 数值结果：
- 将鼠标悬停在曲线上可以读取特定频率点的噪声密度值。
- 要计算在某个带宽（如
f_minHz 到f_maxHz）内的总均方根噪声电压（单位为伏特 Vrms）：- 选中 ONOISE 曲线。
- 点击 Grapher View 中的
游标（Cursor）图标启用两个游标。 - 将第一个游标放在
f_minHz，第二个游标放在f_maxHz。 - 不要看“差值”（Delta）！ 看右侧面板或底部状态栏显示的曲线下方面积（Area）（或类似名称）的数值。
- 这个面积值（Area ≈ ∫ ONOISE² df）是 均方值 (V²)！ 对其开平方（√Area）才是带宽内的总均方根噪声电压（Vrms）。
- 信噪比（SNR）估算： 在已知输出端有用信号幅度的前提下，总 RMS 噪声电压 ≈ √Area，SNR ≈ 20*log10(信号RMS电压 / 总RMS噪声电压) dB。
5. 示例 (一个简单的共射放大器)：
- 输入信号源：
V1 (AC 1V) - 输出点： 集电极，节点
$3 - 设置：
- 输入噪声参考源：
V1 - 输出节点：
$3 - 参考节点：
0 - 起始频率：
1 Hz - 终止频率：
100 kHz(用于音频应用) - 扫描类型：
Decade - 点数：
100 - 垂直刻度：
Logarithmic - 勾选
计算等效输入噪声
- 输入噪声参考源：
- 结果查看：
- 观察
ONOISE ($3)曲线：显示集电极输出端的噪声电压密度谱。 - 观察
INOISE曲线： 相对于源V1的等效输入噪声电压密度谱。这是评估该放大器“安静程度”的关键。好的放大器的低频（10Hz-1kHz）等效输入噪声通常在 nV/√Hz 量级。
- 观察
重要注意事项：
- 节点（探针）设置： 忘记设置输出节点/探针或设置错误，是导致看不到曲线的最常见原因。
- 频带范围： 根据你的电路工作频率和应用场景设置合理的起始和终止频率（如音频电路 20Hz-20kHz，射频电路则更高）。
- 理解噪声谱： 了解白噪声区（平坦段）和 1/f 噪声区（低频上升段）的含义。
- RMS 噪声计算： 务必理解如何从噪声密度曲线（V/√Hz）和曲线下面积（V²）计算出特定带宽内的总 RMS 噪声 (Vrms)。
- 实际限制： 仿真结果是基于理想模型和假设的理想环境（如没有外部电磁干扰）得到的预测值，实际测量可能会有所不同。
- 模型准确性： 半导体器件（尤其是晶体管）的噪声模型精度直接影响仿真结果的准确性。确保使用较精确的器件模型。
通过熟练运用 Multisim 的噪声分析，你可以更深入理解电路噪声特性，为设计低噪声、高信噪比的电子系统提供强有力的理论依据和设计辅助。
希望这个详细的解释能帮助你理解和使用 Multisim 的噪声分析功能！（Noise Analysis / AC Noise Simulation）
三大法宝PSpice、LTspice、Multisim噪声分析谁更准？怎么查看噪声功率有效值？
噪声水平进行测试。在原理图设计阶段，可以通过仿真软件摸底电路的噪声水平。常用的仿真软件有Multisim、PSpice、LTspice等，本文介绍一下如何使用PSpice进行噪声分析并计算噪声有效值。 一：PSpice 1、绘制仿真电路图； 2、设置仿真参数：
2024-07-02 08:40:11
Multisim的17个电路分析方法介绍
Multisim的电路分析方法：主要有直流工作点分析，交流分析，瞬态分析，傅里叶分析，噪声分析，失真分析，直流扫描分析， 灵敏度分析，参数扫描分析，温度扫描分析，零一极点分析，传递函数分析，最坏情况
2020-11-10 10:55:43
逻辑分析仪multisim的应用
Multisim是一款由National Instruments公司开发的电子电路仿真软件，广泛应用于电子设计、教学和研究领域。它提供了丰富的元件库、仿真功能和分析工具，可以帮助用户快速搭建和测试
2024-07-18 09:13:34
multisim中逻辑分析仪怎么连接
在这篇文章中，我们将详细介绍如何在Multisim中使用逻辑分析仪（Logic Analyzer）。Multisim是一款功能强大的电子电路仿真软件，它可以帮助我们设计、仿真和测试各种电子电路。逻辑
2024-07-18 09:15:11
multisim放大电路噪声仿真中最后输出的噪声是否包含了集成运放本身的输入噪声？
在用multisim对用集成运放搭建的放大电路进行噪声仿真与噪声系数仿真时：噪声仿真中最后输出的噪声是否包含了集成运放本身的输入噪声？还是只有电路中电阻元件产生的噪声？噪声系数仿真中输出的噪声系数dB值为什么为负数？理想状态输入输出信噪比相等噪声系数为1即0dB，怎么会出现负数呢？谢谢大家。
lIqUXD
2020-05-22 00:38:00
multisim怎么仿真运放噪声频率曲线？怎么算噪声有效值？只需要3个公式！有仿真文件

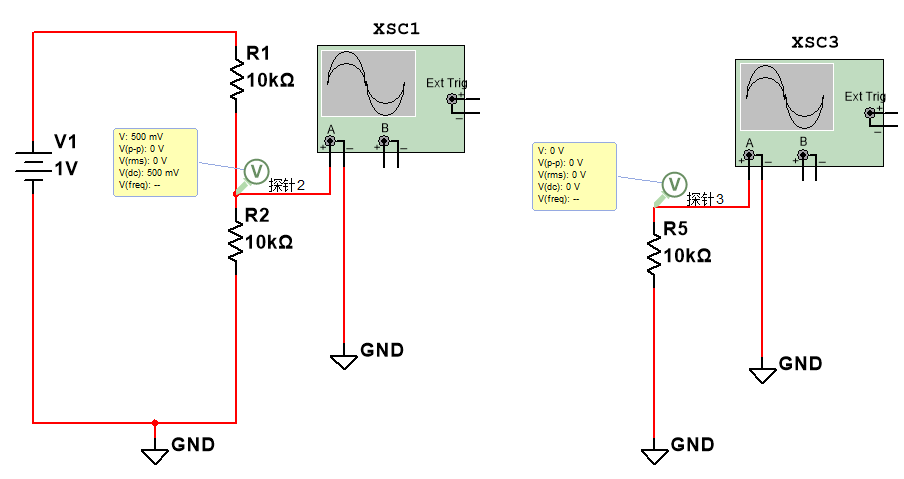

章带你一次看个够，千字长篇分析，仿真文件已经整理的明明白白，先收藏，后阅读。 （仿真文件获取方法，公众号后台回复关键字：运放噪声） 我们先从电阻热噪声说起，图1-1 是使用multisim做的理想电阻仿真结果，理想电阻只有电阻值这
2023-10-10 10:26:42
浅析采用MULTISIM8进行电路分析和设计的方法
使用MULTISIM 软件进行电路设计和分析的方法可以采用流程图的方式表示。首先，应根据电路功能绘制电路原理图，包括元器件的选取和元器件之间的物理连接;然后，根据-要求选取元件参数;其次
2020-09-15 13:36:34
multisim电阻在哪里 Multisim电阻怎么改变方向
Multisim是一种电子电路仿真软件，用于设计和分析电子电路。在Multisim中，电阻是电路中常用的基本元件之一。在这篇文章中，我将详细介绍Multisim中电阻的位置和如何改变电阻的方向
2024-01-31 13:46:26
船舶噪声仿真分析
噪声自噪声是指声纳接收换能器所接收到的其载体产生的噪声和声纳设备本身产生噪声的总和。目前噪声仿真分析技术已拥有声振耦合分析功能，仿真分析规范编制指南适用于仿真计算船体设备的振动引起的声辐射、水下舰艇
分享菌
2022-05-26 11:15:57
噪声分析、误差分析中，什么类型的噪声、误差可以用均方根计算？
噪声分析、误差分析中，什么类型的噪声、误差可以用均方根计算？什么类型的噪声需要直接加在总噪声中？ 在噪声分析和误差分析中，我们常常使用均方根（Root Mean Square, RMS）来计算和描述
2023-11-09 09:50:50
超详细的Multisim11教程
NI Multisim 10仿真软件是电子电路计算机仿真设计与分析的基础。本章介绍了multisim的基本界面与操作方法 multisim的电路创建的基础multisim的仪器仪表的使用multisim的电路分析方法。 知识要点multisim的菜单工具元器件库仪器仪表库分析功能操作方法。
笑过就走
2023-09-26 06:17:21
噪声系数分析仪的功率 噪声系数分析仪的原理
噪声系数分析仪是一种用于测量电子设备或系统的噪声系数的仪器。噪声系数是衡量信号在传输过程中受到噪声干扰程度的一个重要参数。本文将详细介绍噪声系数分析仪的工作原理、性能指标以及应用领域。 一、噪声系数分析
2024-06-03 16:08:59
运放有哪些噪声源？什么是噪声频率曲线？
运放有哪些噪声源？什么是噪声频率曲线？什么是等效输入噪声？噪声和带宽是什么关系？什么是闪烁噪声、什么是白噪声？ 本文章带你一次看个够，千字长篇分析，仿真文件已经整理的明明白白，先收藏，后阅读
2022-12-12 14:11:15

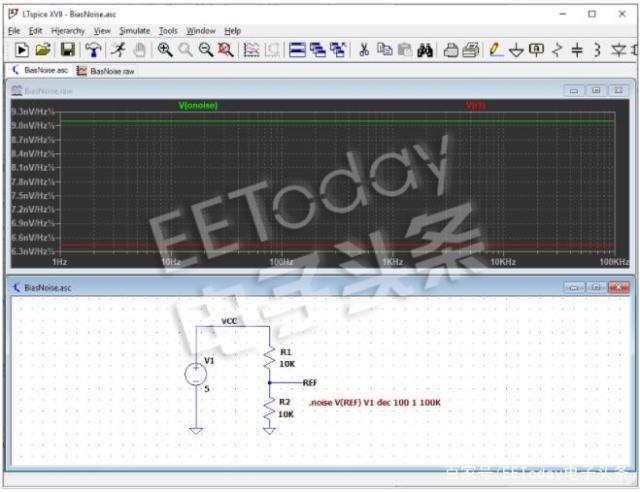

怎么使用LTspice教程进行噪声分析？
