自耦变压器该如何进行接线？方法介绍

好的，自耦变压器由于其结构特点（只有一个绕组，高压侧和低压侧共用一部分线圈），接线方法与普通隔离变压器有所不同。下面是详细的接线方法介绍（单相和三相）：

一、核心原则

找准端子： 自耦变压器的绕组通常有高压输入端子、低压输出端子和公共端子（或称中性点、零线）。公共端子是高压侧和低压侧共用的端点。
识别电压等级： 明确变压器的标称输入电压和输出电压，以及对应的端子。
降压接法： 电源接在绕组匝数多的两端（高压侧输入），负载接在绕组匝数少的两端（其中一端与高压侧输入端共用公共端）。
升压接法： 电源接在绕组匝数少的两端（低压侧输入），负载接在绕组匝数多的两端（其中一端与低压侧输入共用公共端）。
安全第一： 接线前务必断电！使用合适的工具和导线，并遵守所有电气安全规范。自耦变压器没有一次侧和二次侧的电气隔离，输出端带电参考点与输入端相同，存在电击风险，务必注意！

二、单相自耦变压器接线（最常见）

识别端子：
- 通常有3个主要的接线柱或端子：
  - A：高压侧输入端（或者说是整个绕组的末端）
  - X： 公共端子（非常重要！）
  - a：低压侧输出端（也是输入电压较低时的接入端）
- 也可能有其他用于固定分接或分接开关的端子。
降压接线（最常见用途 - 如将220V变成110V）：
- 输入电源： 将电网火线接到端子 A，将电网零线接到端子 X（公共端）。
- 输出负载： 负载的火线接端子 a，负载的零线接端子 X（公共端）。
- 关键点： 输入的高压侧（A-X）匝数多，输出的低压侧（a-X）匝数少（且 a 点通常在 A 和 X 之间）。公共端 X 是输入和输出的共同连接点。
升压接线（相对较少见）：
- 输入电源： 将电源火线接到端子 a，电源零线接到端子 X（公共端）。
- 输出负载： 负载的火线接端子 A，负载的零线接端子 X（公共端）。
- 关键点： 输入的低压侧（a-X）匝数少，输出的高压侧（A-X）匝数多。公共端 X 仍是共同点。

图解说明 (单相降压接线)

     输入电源 (高压)                             输出负载 (低压)
         │                                         │
         (火线)--------------------- [A]           (火线)----- [a]
                                ╱   │
                               ╱    │
         (零线)-------------[X]      │             (零线)----- [X]
                              ╲
                               ╲    │
                                │   │
                                   (公共端)-----------

注意：图中箭头仅表示电气连接关系，实际变压器内部是连续的绕组。

三、三相自耦变压器接线（如用于电机启动、电压调节）

三相自耦变压器通常由三个单相自耦变压器连接成星形（Y形）构成（最常见）。

识别端子：
- 每相绕组都有自己的端子：通常标记为 A, X (公共端), a（对应 U, V, W 三相）。
- 例如：Ua, Ux, Ux (公共端)； Va, Vx, Vx (公共端)； Wa, Wx, Wx (公共端)。实际端子排或铭牌会有明确标注，如 L1, L2, L3 (高压输入)， N (公共中性点), l1, l2, l3 (低压输出)。
星形（Y）降压接线：
- 输入电源：
  - 电网三相火线分别接到 A, B, C (或 Ua, Va, Wa)。
  - 电网零线（如果变压器需要中性点输入）和变压器三相的公共端 X (或 Ux, Vx, Wx) 连接在一起并接入电网零线（通常也接地）。
  - 注意：有时电网零线不直接接入，公共端连接后统一接地。
- 输出负载：
  - 负载的三相火线分别接到 a, b, c (或 Ul, Vl, Wl)。
  - 负载的零线接到变压器的公共端 X (或Ux, Vx, Wx的连接点)。
- 关键点： 输入高压侧（A/X, B/X, C/X）匝数多，输出低压侧（a/X, b/X, c/X）匝数少。三相公共端 X（连接后形成中性点 N）是输入和输出的共同参考点。
分接开关/调压端子接线：
- 许多自耦变压器，特别是用于电机启动或可调电压场合的，带有分接抽头或分接开关。
- 固定分接： 有多个端子可供选择，选择不同的端子（a1, a2...）作为低压输出端(a)连接到公共端(X)，可以得到不同的输出电压。
- 分接开关（无载/有载）：

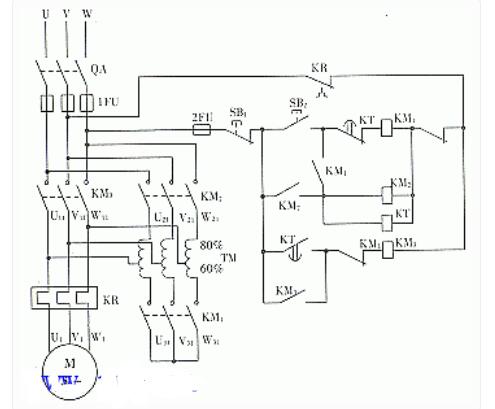

  - 无励磁分接开关： 必须在完全断电的情况下操作开关，改变连接到公共端(X)的抽头点。常用于起动完毕后需要切除变压器的场合（如自耦降压启动）。
  - 有载分接开关： 可以在带载运行中改变抽头位置以实现电压连续调节。操作需按设备规程进行。
- 接线原则： 分接开关通常接入到低压输出回路（即端子 a 和公共端 X 之间）。操作开关就是切换不同匝数的绕组加到 a-X 两端作为输出。

图解说明 (三相Y接降压接线 - 简化)

            电网输入 (高压)                                                             输出负载 (低压)
             L1(L) ----o------------------ [Ua]       (U相高压端)                       负载 L1' ----o---- [Ul] (U相低压端)
             L2(L) ----o------------------ [Va]       (V相高压端)                       负载 L2' ----o---- [Vl] (V相低压端)
             L3(L) ----o------------------ [Wa]       (W相高压端)                       负载 L3' ----o---- [Wl] (W相低压端)
                       |              |            |                  |                   |              |            |
             N(N) -----o--------------o---- [Ux]---o--- [Vx]----o--- [Wx]                 |              |            |
                              (连接在一起形成中性点N)                                   负载 N' --------o--------------o
                                                                                          (连接中性点)
                               (三相公共端连接点X)

注意：接地线通常在公共中性点N处连接。

四、接线后检查与注意事项

仔细核对： 根据变压器的铭牌和原理图/端子图反复检查接线是否正确。确认输入电压、输出电压、公共端连接无误。
绝缘检测： 接线前后测量绕组之间及绕组对地的绝缘电阻，确保符合要求。
相位检查（三相）： 输入和输出的相序必须一致。可用相序表检查，否则电机可能反转或设备异常。
空载测试： 初次通电时，尽量先进行空载测试（不接负载）。测量输出电压是否在预期范围内，检查有无异常响声、过热。
负载测试： 空载正常后，逐步增加负载，监测电压是否稳定、温升是否在允许范围内。
安全强调：
- 无隔离： 输出端与输入端共地，整个输出回路都是“带电”的（相对于输入地），接触任何一点都有触电风险！
- 接地必须可靠： 公共中性点（中性线）必须牢固可靠接地。
- 过载危险： 自耦变压器的短路阻抗通常较小，过载能力可能不如同容量隔离变压器，更容易发热损坏，要严格遵守容量限制。
调压操作： 操作分接开关（尤其无励磁的）时，务必确认设备已完全断电，并严格按照规程操作。
应用场合： 确认自耦变压器适用于该场景（特别是需要电气隔离的场合严禁使用自耦变压器）。

总结

自耦变压器接线核心在于准确识别高压输入端、低压输出端和关键的公共端。单相降压接线是基础，理解后三相主要是扩展到三个单相并形成星形连接。 始终遵循“高压输入接全绕组两端（公共+高压端），低压输出接部分绕组两端（公共+低压端）”的原则。接线务必细心、严格按照规程，并时刻注意其无电气隔离的安全风险。在进行任何接线前，强烈建议查阅具体变压器的技术手册或接线图。
