好的，断路器在电气原理图中的符号画法主要有两种主流标准：中国国家标准（GB/T） 和国际电工委员会标准（IEC 60617）。下面分别介绍它们的画法及含义：
一、 中国国家标准（GB/T）符号
国标中表示断路器通常用其功能要素图形符号：
-
基本符号：
- 结构： 用一个矩形框表示断路器的整体。
- 核心： 在矩形框内部，用以下两种最常见的形式之一来表示触头的类型（常开或常闭）和分合能力：
- 形式1： 在矩形框内的对角线位置画一个
“╳”号（斜交叉线）。这是最常用、最具代表性的断路器符号。 - 形式2： 在矩形框内画一条穿过矩形框的
斜线“/”。这种形式相对少用一些，但仍然是规范的。
- 形式1： 在矩形框内的对角线位置画一个
- 含义： 这个矩形框（代表壳体）及其内部的
“╳”或“/”符号，核心含义是表示一个具有“开断（切断）”能力的开关器件。 它抽象表达了断路器能接通和分断电路，并能在故障（如短路、过载）时自动切断电流的功能。“╳”号更直观地强调了“切断”（交叉）这一动作。
-
状态标注（如果需要强调）：
- 断路器符号通常默认为合闸（闭合导通）状态。
- 如果要表示分闸（断开）状态，可以在基本符号的基础上，在代表触头的线段（连接线上）画一个竖立的短实线（或加粗线段） 作为分断指示符号。但在大多数原理图中，状态根据回路逻辑推断，不特意标注。
-
代表三相断路器：
- 在电路中，如果需要表示一个断路器控制三相电源（三根相线），会在基本符号旁边平行画出3条短斜线“///”。
- 画法：在断路器符号（矩形框 + “╳” 或 “/”) 上方或下方画三条等距平行的短斜线。
二、 国际电工委员会标准（IEC 60617）符号
IEC标准更注重触头本身的图形表示：
-
基本符号（核心）：
- IEC符号的核心是一个开关触头符号，旁边附有一个小圆圈或半圆。
- 画法：
- 先画一个基本的开关触头符号：这是一条直线代表固定触头（水平画），然后一条可动触头臂（斜着画）指向固定触头，两者之间留有小间隙表示断开状态。这个触头符号通常是常开（分闸状态） 绘制，表示断路器的默认状态（未通电未操作时分闸）。
- 关键要素：在可动触头臂的末端，或者与触头符号相邻的位置，画一个小圆圈或小半圆。这个小圆圈/半圆代表了断路器的“自动脱扣（跳闸）机构”。
- 含义： 这个符号清晰地表达了两层意思：
- 开关触头符号：表示它能像开关一样接通和断开电路。
- 小圆圈/半圆：表示它具有内部自动保护装置（如热脱扣、电磁脱扣），能够在过载、短路等故障条件下自动断开触头。这是区分普通手动开关和断路器的关键标志。
-
状态标注：
- IEC符号通常默认画在常开（分闸）状态。
- 如果特定图纸要求画合闸状态，会将可动触头臂与固定触头画成接触的（无间隙）的直线连接状态（类似普通开关的合闸画法），但同时仍需保留小圆圈/半圆。
-
代表三相断路器：
- 在电路中表示一个断路器控制三相电源，会在基本符号旁边平行画出3条短斜线“///”。画法与国标类似，通常画在触头符号和小圆圈/半圆的下方或平行位置。
总结符号的核心含义
- 功能性（通用核心）： 无论哪种符号体系，都旨在表示一个具有手动控制开合能力，同时具备自动检测电路故障（过载、短路等）并自动切断电流进行保护功能的开关装置。这是断路器区别于普通开关、接触器的本质。
- 区分特征：
- 国标（GB/T）： 使用矩形框 + 内部 “╳” 或 “/” 来象征性地表示其结构（壳体+开断机构）。
- IEC： 使用带有小圆圈/半圆的常开触头符号，直接点明触头状态和自动脱扣机构的存在。
- 三相表示： 两个标准都通过添加三条平行短斜线“///” 来表示该断路器同时控制三相线路。
常见使用情境及简化
- 在简单的单相或只表示逻辑关系的原理图中，经常使用其最简形式（国标的矩形+“╳”或IEC的带圆圈触头）。
- 在较复杂的图纸、系统图或柜体布置图中，特别是对于主回路，一般会标注文字符号（如
QF、QA，具体含义需查图纸说明或标准图例），以及主要额定参数（电压、电流、分断能力等）。 - 符号旁边可能增加其他功能性符号（如热磁脱扣），但核心的上述两种之一是最基础的表示。
重要提示：
- 看图之前务必确认图例： 不同图纸设计院/公司/国家的设计习惯可能不同，甚至同一个公司不同时期或不同设计人的图纸也可能偏好不同标准。阅读任何电气图纸时，首先应查看图纸页角的“图例（Symbol Legend）”、“图形符号说明”部分，以确认该图纸采用的是哪个标准或具体公司的自定义方式（尽管国标和IEC是主流）。
- 不要混淆： 注意区分断路器符号与隔离开关（只有触头，无小圆圈/半圆，无“╳”在框中）、负荷开关（介于二者之间）、接触器（带电磁铁线圈符号表示） 的符号。
理解这两种主要符号的画法和它们所强调的内涵，能帮助你更准确地解读电气图纸中关于断路器的信息。
断路器上各种符号代表什么
各种符号的含义，以帮助您更好地了解断路器的工作原理和用途。 线圈符号：线圈符号通常表示电磁线圈，它是断路器工作的关键部件。当线圈中有电流流过时，它会产生电磁力，使得触点闭合或断开，从而控制电流的通断。这个符
2023-12-15 10:58:30
低压断路器的型号及含义
的型号及含义 2、低压断路器的分类 1）按结构分类 可分为框架式和塑料外壳式两类。 （1）框架式 也称万能式，型号为DW系列； （2）塑料外壳式 也称装置式，型号为DZ系列。 2）按保护特性分类 可分为A类断路器和B类断路器。 （1）A类断路器 在短
2023-09-15 11:06:27
什么是断路器？断路器主要有哪些功能呢？
。1P、2P、3P、4P等。按极数分：有单极、二极、三极和四极等； 按安装方式分：有插入式、固定式和抽屉式等。 三、相关图片 3.1断路器 3.2断路器符号及图形 四、断路器相关介绍
fhbding
2023-03-10 14:19:28
漏电断路器型号含义说明
的切断能力则是不会超过6KA，如果该数值不能够满足并且想要提升漏电断路器的切断能力就可以通过电力互感器、电流继电器以及分励脱扣器来相互组合进行切断短路电流。在市面上施耐德漏电断路器的型号十分多，同时型号中的字母与数字含义都不相同，接下来就对施耐德漏电断路器型号含义做一个详细说明。
2019-10-25 09:48:03
塑壳断路器型号参数含义
塑壳断路器是一种常见的电气设备，用于保护电气线路和设备免受过载、短路和地故障等电气故障的损害。不同型号的塑壳断路器具有不同的参数和特性，本文将详细介绍塑壳断路器型号参数的含义以及其意义。 型号：塑壳
2023-12-19 17:25:54
低压断路器型号含义_低压断路器参数
低压断路器又叫自动空气开关或自动空气断路器，可简称断路器，是低压配电网络和电力拖动系统中常用的一种配电电器，它集控制与多种保护功能于一体，在正常情况下可用于不频繁地接通和断开电路以及控制电动机的运行。当电路发生短路、过载和失压等故障时，能自动切断故障电路，保护线路和电气设备。
2019-11-18 11:28:58
小型断路器型号含义
小型断路器（英文名称：Miniature Circuit Breaker）又称微型断路器（Micro Circuit Breaker），适用于交流50/60Hz额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。
2020-02-21 19:07:18
高压断路器型号含义及技术参数
2021-03-25 15:28:32
塑壳断路器和微型断路器的区别
提到微型断路器和塑壳断路器这两个概念，我想很多人就得头大了。其实，在我们的日常生活中，微型断路器和塑壳断路器还是很常见的，只是我们仅仅专注于如何使用、操作它，而并非真正地区了解过微型断路器和塑壳
2019-12-18 14:31:22

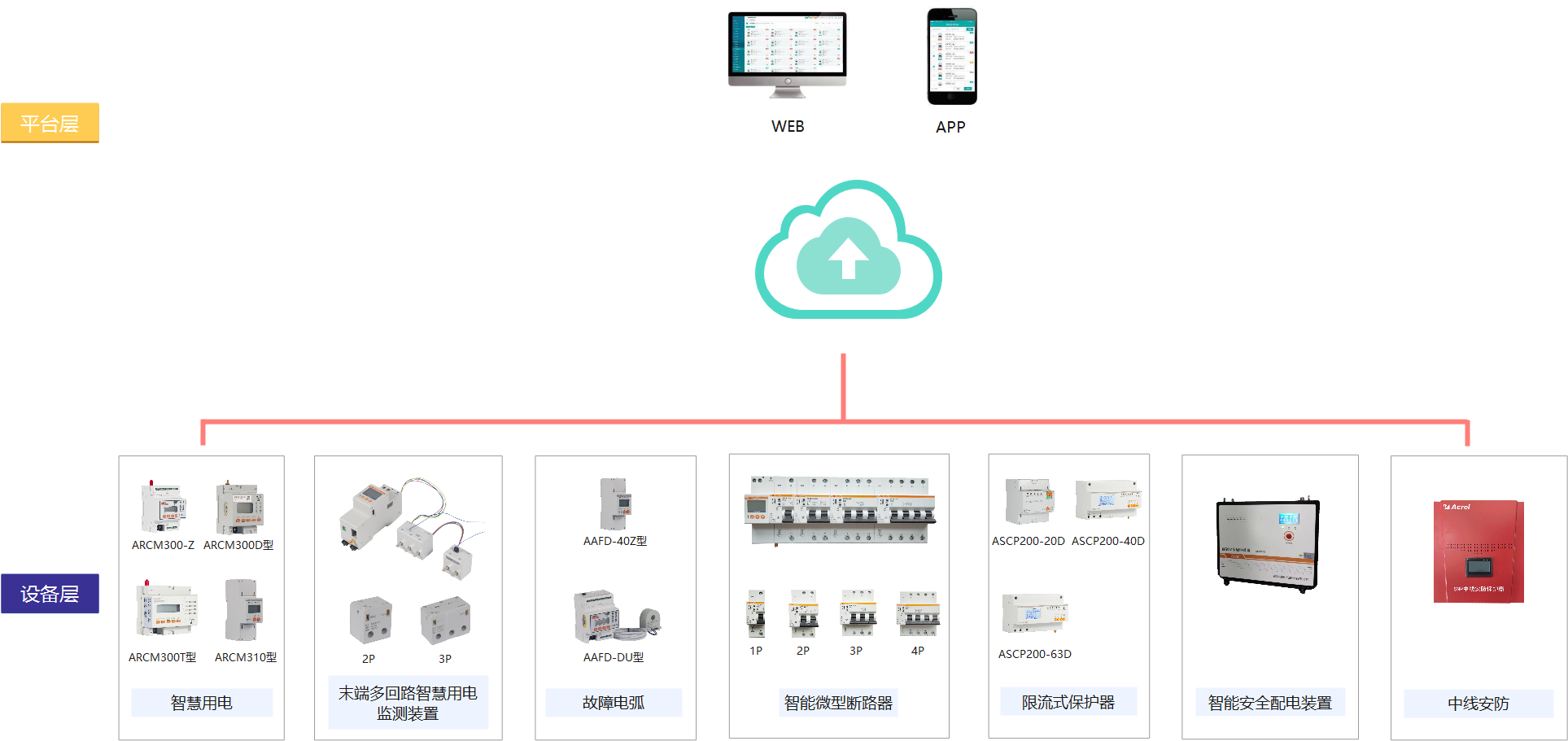

解密智能微型断路器：符号背后的秘密与选型指南
智能技术实现远程监控和数据管理。然而，其表面的符号和文字常常让人感到困惑。今天，我们为您揭开这些符号的神秘面纱，并为您提供专业的选型建议。 1. 壳架电流：断路器的“承载极限” 在型号 ASCB1-63 中， “63”代表壳架等级额定电流 。这并非实际工作电流，而是断路器外壳框架设计所能承
2025-03-05 13:40:37
空气断路器和真空断路器的区别
我们日常使用到最多的就是空气断路器，尤其是新手电工，对于真空断路器的接触不是很多，甚至没有听说过。但是我们看字面意思，有空气断路器，自然会有与之相对的真空断路器。这个真空断路器到底和空气断路器有什么区别呢？
2020-02-27 09:36:29
工业断路器与家用断路器的区别
断路器是电气系统中用于保护电路免受过载和短路损害的重要元件。它们能够在检测到异常电流时自动切断电路，从而保护电气设备和人员安全。根据应用场景的不同，断路器可以分为工业断路器和家用断路器。 1.
2025-01-03 09:34:28
断路器的参数怎么选择？断路器的选型原则
断路器的参数怎么选择？断路器的选型原则 断路器是电气系统中的重要组件，用于保护电气设备免受过电流和短路等故障的损害。断路器的参数选择和选型原则对于正常运行和安全保护电气设备至关重要。本文将详细介绍
2023-12-19 15:47:27
高压断路器的类型
高压断路器的种类繁杂，一般可按下列方法分类：按断路器的安装地点分可分为户内式和户外式两种；按断路器灭弧原理或灭弧介质可分为油断路器、真空断路器、六氟化硫（SF6）断路器等。
2020-02-28 08:47:41
高压断路器型号大全_高压断路器技术参数介绍
2021-03-25 15:03:06
高压断路器的介绍
高压断路器应根据断路器安装地点、环境和使用条件等要求选择其种类和型式。真空断路器在35kV及以下电力系统中得到了广泛应用，有取代油断路器的趋势。SF6断路器也已在10——35kV的城乡电网建设和改造中得到应用。我公司生产的断路器分析仪用于高压断路器的参数检测与分析
2020-03-18 10:29:55
真空断路器
最新大纲及高压电工考试真题汇总，有助于高压电工理论考试考前练习。1、【判断题】 按高压断路器的灭弧原理或灭弧介质分类可分为油断路器、真空断路器、六氟化硫(SF6)断路器等。（√）2、【判断题】 以煤、石油、天然气等作为燃料,燃料燃烧时的化学能转换为热能,然后借助汽轮机等热力机械将热能变为机械能...
leopard530
2021-09-16 06:11:17
隔离开关和断路器符号是什么
隔离开关和断路器是电气系统中常见的两种设备，用于控制、保护电气设备和人身安全。它们有着不同的功能和工作原理，但都在电路中起到了至关重要的作用。 一、隔离开关 隔离开关（Isolator Switch
2024-01-15 09:36:11

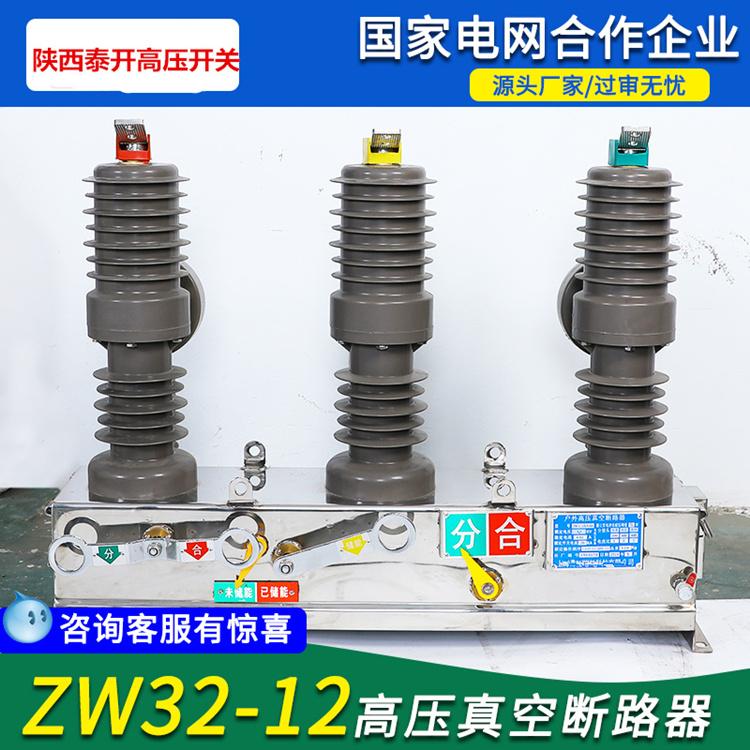

ZW32-12型户外柱上高压真空断路器概述
