低压断路器的基本工作原理是什么？有哪些种类？

好的，以下是关于低压断路器基本工作原理和种类的中文说明：

一、低压断路器的基本工作原理

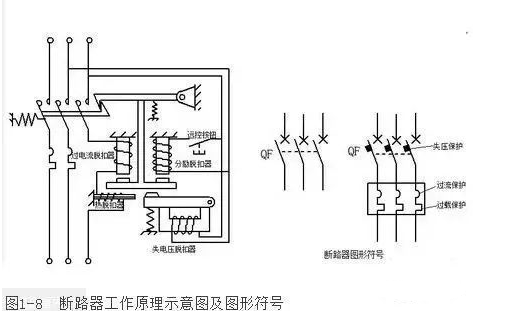

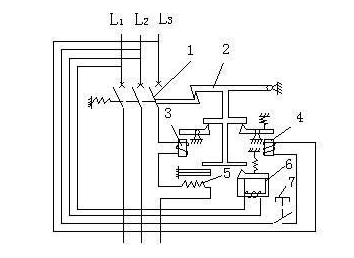

低压断路器（也称为“空气开关”）是一种可以在正常电路条件下接通、承载和分断电流，也能在规定的非正常电路条件下（如短路、过载）接通、承载（一定时间）和自动分断电流的开关电器。其核心工作原理可以概括为“检测、判断、执行”：

检测环节：
- 过电流检测：
  - 双金属片（热元件）： 当过载电流（略大于额定电流）持续流过时，双金属片因电阻发热而弯曲。弯曲程度与电流大小和持续时间（即发热量）相关。
  - 电磁线圈（磁元件）： 当发生大电流（通常是短路电流，远大于额定电流）瞬间流过时，线圈产生强大的磁场，驱动内部的衔铁动作。
- 欠电压/分励脱扣检测（可选）： 专门的线圈检测线路电压，当电压低于设定值（欠压脱扣）或接收到外部信号（分励脱扣）时触发动作。
- 其他信号（可选）： 如接地故障、漏电电流等特殊检测。
判断环节：
- 检测元件（双金属片、电磁线圈等）的动作量达到预设的触发阈值。
- 不同的检测元件对应不同的保护特性：
  - 热元件：提供反时限过载保护（电流越大，动作越快）。
  - 磁元件：提供瞬时短路保护（电流达到设定值时，几乎瞬间动作）。
- 内部机构会将检测到的机械位移传递给执行机构（操动机构）。
执行环节：
- 脱扣机构： 当检测环节产生的力（来自双金属片弯曲或电磁线圈吸合）超过脱扣机构的保持力时，机构瞬间释放（脱扣）。
- 操动机构： 脱扣动作释放了操动机构的锁扣，在储能弹簧（或操作手柄）的作用下，主触头（有时还包括灭弧触头）迅速断开。
- 灭弧系统： 触头断开瞬间产生的电弧被引入灭弧栅（由一组金属片组成）。电弧在金属片间被分割、拉长、冷却，最终在极短时间内熄灭，从而安全地分断电路。
- 状态指示： 操动机构动作的同时，“合”、“分”或“脱扣”状态指示器会改变位置。
- 复位： 故障排除后，需要手动操作手柄至“分”位再至“合”位（或使用复位按钮）来重新挂扣脱扣机构和储能，为下一次操作做准备。

简单总结： 低压断路器通过内部的热磁元件（或电子元件）实时监测线路电流。出现过载时，热量使双金属片弯曲，经一定延时后推动机构断开电路；发生短路时，大电流产生的强磁场瞬间推动电磁铁动作，使断路器以毫秒级速度断开电路，切断故障电流，保护线路和设备安全。可选的其他附件可扩展保护功能。

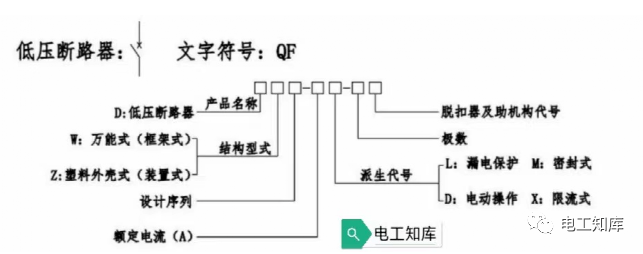

二、低压断路器的种类（按结构、用途和容量分类）

低压断路器的分类方式多样，最常见的是按其结构形式、使用框架（壳架）和额定电流范围划分：

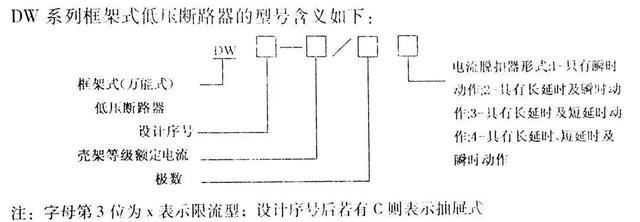

万能式（框架式）断路器 (Air Circuit Breaker - ACB / Master Circuit Breaker - MEB)
- 特点： 最大型低压断路器，具有一个结构坚固、开放的金属框架（壳体），所有部件（触头系统、灭弧室、脱扣器、操动机构、附件）都安装在这个框架内。额定电流很大（常从630A起，可达6300A甚至更高），分断能力极高。
- 用途： 主要用于电源进线总开关、大容量配电干线保护和负载中心的主保护。易于安装、维护和功能扩展（通过添加模块化附件实现过电流、欠压、分励、接地、通信等复杂保护和控制功能）。
- 操作： 通常采用储能操作机构（手动或电动储能，然后释放能量合闸），合分闸速度快。

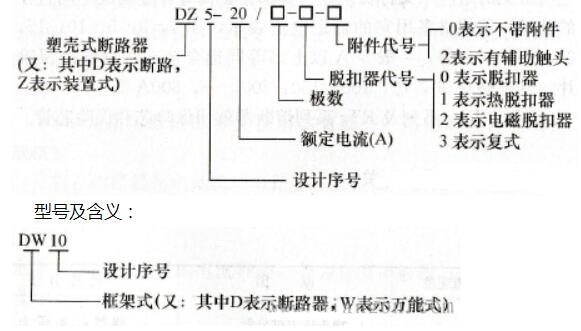

塑壳（式）断路器 (Moulded Case Circuit Breaker - MCCB)
- 特点： 所有部件都被完整地封装在一个绝缘塑料外壳中，结构紧凑、体积相对较小、使用安全。额定电流范围宽（从几安培到1600A左右），分断能力低于ACB但高于MCB。 保护功能以热磁式或电子式脱扣器为主。
- 用途： 应用最广泛。用于配电支路保护、电动机保护、保护负载分支电路（如照明、插座回路）、以及作为中小容量进线开关。
- 操作： 多数采用手动扳动操作手柄（直接操作机构，储能合闸/分闸），也有电动操作的型号。
微型（小型）断路器 (Miniature Circuit Breaker - MCB)
- 特点： 最小的断路器类型，专为终端用电保护设计。全部部件集成在一个小型标准化模块化塑料外壳内，采用标准导轨（DIN导轨）安装。额定电流小（通常在1A-125A之间），分断能力一般低于MCCB。 保护功能主要为热磁式（少数电子式），通常仅有过载和短路保护（A/B/C/D/K/Z等脱扣特性曲线代表磁脱扣瞬时电流范围，用于匹配不同负载）。
- 用途： 主要用于低压配电系统终端（如住户、办公室、商铺等）的照明、插座和其他小型电气设备的最终端保护。按极数分：单极（1P）、双极（2P）、三极（3P）、三极+中性线（3P+N）、四极（4P）。
- 操作： 手动扳动小型操作手柄。具有“脱扣指示”（通常手柄跳至中间位）方便识别故障。
按保护对象和特性分：
- 配电型断路器： 主要用于保护线路和设备。脱扣特性侧重于选择性（保证短路时只有最靠近故障点的断路器动作）和较高的分断能力。
- 电动机保护型断路器： 专为电动机设计。主要特征是磁脱扣整定值较高（避免电机启动时的瞬时大电流误动），有时配合专用的热磁或电子脱扣器匹配电机特性曲线（如Class 10/20保护）。
- 家用及类似场所用断路器： 通常指MCB和部分小电流MCCB，满足家用标准（如IEC/GB 60898, GB/T 10963）。
- 剩余电流动作断路器 (RCCB) / 带过电流保护的剩余电流断路器 (RCBO)： 增加了漏电保护功能（检测火线与零线电流不平衡）。RCCB只有漏电保护（需与MCB串联使用），RCBO则集成了漏电保护+过流保护（相当于MCB+RCCB功能合一）。
- 直流断路器： 专门为直流电路设计的断路器，灭弧方式等需适应直流电弧的特点。
按脱扣器类型分：
- 热磁式： 最普遍，兼具热脱扣（过载保护）和电磁脱扣（短路保护）。
- 电子式（或智能式）： 使用电流互感器采样、电子电路处理信号，可编程设置多种保护参数（长延时、短延时、瞬时、接地故障等），功能强大，精度高，可实现通讯（Modbus, Profibus等）。
- 液压电磁式： 主要存在于某些特定型号的老式或特种断路器中，利用液压阻尼实现反时限特性。
