igbt模块内部结构

大家好，今天我们聊一下IGBT模块内部结构。IGBT作为国家战略性新兴产业，在轨道交通、智能电网、工业节能、电动汽车与新能源装备等领域应用极为广泛，被誉为半导体皇冠上的明珠。作为一名电力电子打工

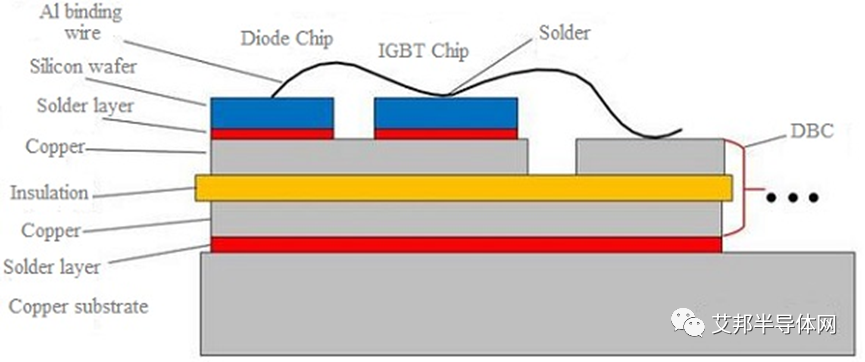

转换器、电机驱动、可再生能源系统等领域。 IGBT模块主要包含散热基板、DBC基板和硅芯片（包括IGBT芯片和Diode芯片）3个元件，其余主要是焊层和互连线用于连接IGBT芯片、Diode芯片、电源端子、控制端子和DBC（Direct Bond Copper）。 IGBT 剖面图 IGBT的工作过程可

模块内部左上方还集成了一个单独的IGBT，边上还有一个相应的小的二极管。用于制动的和由于这个IGBT的面积小，所以功率电流小，用于制动，也就是制动单元。

MOSFET和IGBT内部结构不同，决定了其应用领域的不同。

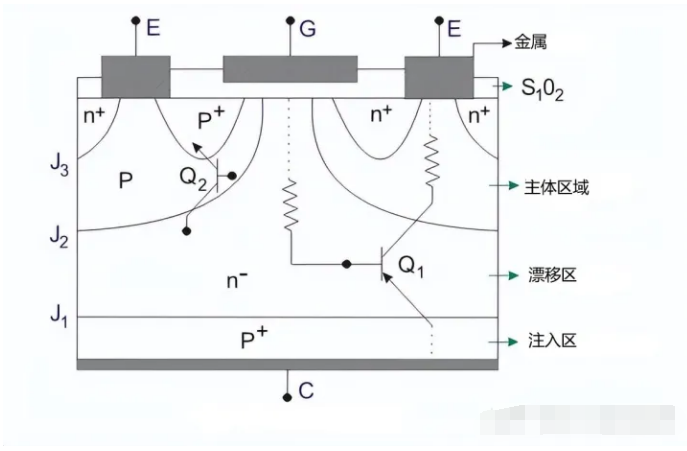

为了更好了解IGBT，下面我们再来看看它的内部结构：一般，IGBT 有三个端子：集电极、发射极和栅极，他们都是附有金属层。但是，栅极端子上的金属材料具有二氧化硅层。IGBT结构其实就相当于是一个四层半导体的器件。四层器件是通过组合 PNP 和 NPN 晶体管来实现的，它们构成了 P-N-P-N 排列。

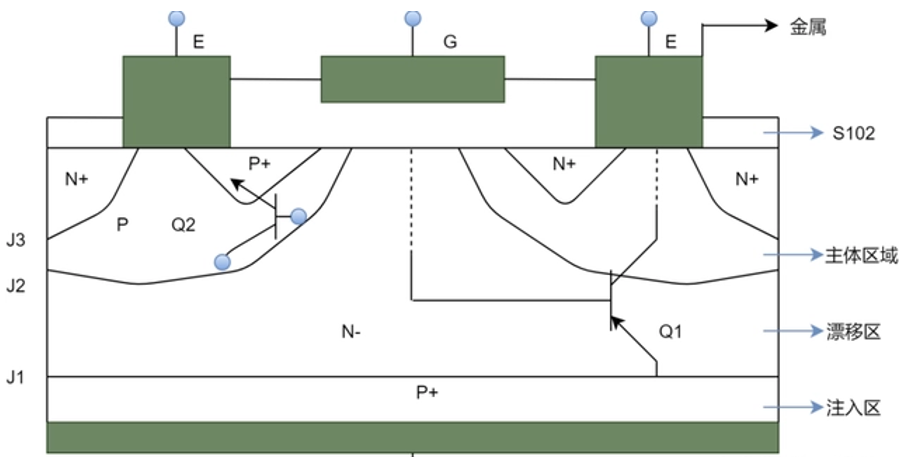

领域。本文将对IGBT的内部结构及工作原理进行详细介绍。 一、IGBT的内部结构 IGBT主要由四层半导体材料构成，分别是P型、N型、P型和N型。从上到下依次为：发射极、集电极、P型基区和N型基区。在P型基区和N型基区之间有一个PN结，这个PN结被称为内建

  IGBT模块内部 杂散电感的定义 IGBT半桥逆变电路工作原理以及当IGBT1开通关断时的电压电流波形如图1所示，Lσ代表整个换流回路（条纹区域内）所有的杂散电感之和（电容器，母排，IGBT模块

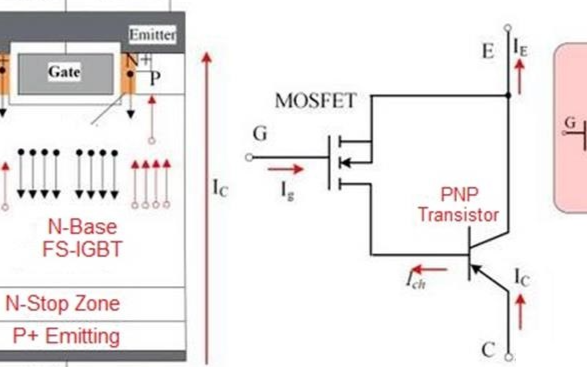

。简单概括一下，IGBT可以说是MOSFET（金属氧化物半导体场效应晶体管）和BJT的结合体（双极结型晶体管）。即它结合了MOSFET的栅压控制晶体管（高输入阻抗），利用BJT的双载流子来达到大电流的目的（压控双极型器件）。那么这样的组合内部结构是怎样的呢？
