以下是基于STM32的PWM控制舵机的典型电路原理图及说明：
1. 舵机控制原理
舵机通常通过PWM信号控制旋转角度，信号参数如下：
- 周期：20ms（对应频率50Hz）
- 脉冲宽度：0.5ms~2.5ms，对应舵机角度0°~180°
- 电压：信号线一般为3.3V或5V（需与STM32的GPIO电压兼容）。
2. 电路组成
(1) STM32 PWM输出
- PWM引脚：选择支持定时器（TIM）的GPIO，例如
PA0（TIM2_CH1）、PA8（TIM1_CH1）等（具体需参考芯片手册）。 - 配置：通过定时器产生50Hz PWM信号，调节占空比（脉宽）控制舵机角度。
(2) 舵机连接
- 舵机接口：3根线（VCC、GND、信号线）：
- 信号线：接STM32的PWM输出引脚。
- VCC：接外部5V电源（需满足舵机电流需求，例如SG90约需200mA）。
- GND：与STM32共地。
(3) 电源设计
- 外部电源：若舵机功率较大（如多舵机或大扭矩舵机），需独立5V电源供电，避免STM32芯片过流。
- 稳压模块：若输入电压高于5V（如12V电池），需添加5V稳压模块（如LM7805或AMS1117-5V）。
(4) 保护电路
- 信号线串联电阻：在STM32 PWM引脚与舵机信号线之间串联一个
330Ω~1kΩ电阻，防止电流倒灌。 - 滤波电容：在舵机VCC与GND之间并联
100μF电解电容和0.1μF陶瓷电容，减少电源噪声。
3. 原理图示例
+----------------+ +-----------------+
| STM32 | | 舵机 |
| | | |
| PWM引脚（PA0） |---[1kΩ]--| SIGNAL（信号线） |
| GND |----------| GND |
+----------------+ +-----------------+
| VCC（5V） |
+------------------+
|
+---[外部5V电源]4. 注意事项
- 共地：STM32与舵机必须共地，否则信号不识别。
- 电源隔离：大功率舵机建议使用独立电源，避免干扰MCU。
- 电平兼容：若舵机信号需5V电平，而STM32输出3.3V，需添加电平转换电路（如MOS管或74HCT245）。
- 多舵机控制：多个舵机可共用电源，但需确保总电流不超过电源容量。
5. 扩展应用
- 多路PWM：使用STM32多个定时器通道控制多舵机。
- 软件PWM：若硬件定时器不足，可通过软件模拟PWM（精度较低）。
如需具体型号的引脚配置或代码示例，请提供STM32型号（如STM32F103C8T6）。
stm32PWM DAC原理
stm32PWM DAC原理简而言之：改变PWM占空比，利用DAC和ADC显示电压PWM本质上其实就是是一种周期一定，而高低电平占空比可调的方波。如下图：用分段函数可以表示为：其中：T是单片机中计
IC大当家ac
2021-07-20 08:23:51
PWM信号是如何控制舵机的？
PWM（脉冲宽度调制）信号控制舵机的核心原理是通过固定周期内高电平的持续时间（脉宽）对应舵机的旋转角度，舵机内部电路根据检测到的脉宽驱动电机转动到目标位置并保持。以下是具体实现过程： 一、核心控制
2025-09-29 10:48:51
stm32pwm和dac 精选资料分享
stm32pwm和dac一、PWM练习Keil软件仿真二、输出周期为2kHz的正炫波形三、数字音频转换为模拟音频一、PWM练习PWM简介PWM是 Pulse Width Modulation 的缩写
回头太晚
2021-08-10 08:05:25
STM32 PWM驱动舵机实验
STM32 simulink驱动舵机效果如图5.1所示，本次实验用到的Simulink简易模型如图5.2所示，电路图接法如图5.3所示，YF-STM32-ALPHA开发板舵机接口位置如图5.4所示
2023-11-29 16:30:12
舵机电路图的组成及工作原理
舵机电路图的组成及工作原理，一、舵机实物图就像上面这张照片，相信大家都不会陌生，我们常见到的舵机就是这个模样，一般是塑料外壳，当然很少见的也有金属外壳的舵机，因为涉及到控制信号，所以一般有三条引出
天天aom
2021-07-12 06:46:14
STM32之 PWM控制舵机
摘自：STM32 PWM控制舵机作者：三速何时sub20发布时间： 2021-02-27 14:54:01网址：https://blog.csdn.net/weixin_44234294/article/details/114173000 目录 舵机简介舵机工作原理.
幽默
2021-06-30 07:02:52
STM32控制舵机
STM32控制舵机文章目录STM32控制舵机前言一、PWMPWM是什么？如何实现PWM信号输出?二、舵机什么是舵机？控制原理参考代码前言我们这里拿STM32F103C8T6作为我们的芯片，通过PB9
winber
2021-08-04 06:26:51
德晟舵机PWM信号控制原理
现在常用的舵机控制信号主要有 PWM 信号和串口总线信号两种：其中 PWM 信号控制比较简单，但是功能只有一个即控制舵机转动；串口总线信号控制则比较复杂，需要控制器有串口输出功能，但是能实现较多
2023-10-16 15:51:23
PWM 型号舵机控制方法！
一、PWM 舵机控制原理 PWM 舵机的核心是 脉冲宽度与旋转角度的对应关系 ： 舵机接收周期性的 PWM 信号（通常周期为 20ms，即频率 50Hz），信号由高电平（有效电平）和低电平组成
2025-08-12 18:37:26
舵机PWM信号介绍！
舵机 PWM 信号介绍 PWM（Pulse Width Modulation，脉冲宽度调制）信号是舵机的核心控制方式，其通过脉冲的宽度变化来精确指令舵机输出轴的旋转角度。以下从信号特性、参数标准
2025-08-22 10:59:34
STM32 F767控制舵机相关资料下载
STM32 F767 控制舵机前两天用阿波罗f7的开发板做了一下舵机控制，写个笔记做个记录以便以后复习，有错误的地方希望大家批评指正。舵机介绍PWM信号产生原理STM32 F7 PWM产生F767
LY0206
2021-06-30 07:12:13
如何使用stm32Cubemx软件配置PWM来控制SG90舵机角度
stm32Cubemx(一)：PWM控制SG90舵机本章将介绍使用stm32Cubemx软件配置PWM来控制SG90舵机角度。硬件平台：Stm32H743IIT6舵机：SG90(0°~180°旋转
吕珠峰
2022-01-21 08:00:58
舵机的基本结构和原理，如何通过PWM信号控制舵机
它们。类似舵机这样的伺服系统通常由小型电动机，电位计，嵌入式控制系统和变速箱组成。电机输出轴的位置由内部电位计不断采样测量，并与微控制器（例如STM32,Arduino）设置的目标位置进行比较；根据
一只耳朵怪
2020-12-10 17:02:12
STM32控制SG90舵机的方法步骤
STM32控制SG90舵机 在这篇博客中，我讲解的是SG90的180°型号的舵机。其它型号的舵机也可以参考。首先，舵机的控制方式是采用PWM方式进行控制的。在使用STM32对舵机进行控制时就需要
pipompipom
2022-02-21 07:21:36
如何stm32用pwm驱动舵机
不同的信号,来控制其旋转到不同的角度。舵机接收的是PWM信号，当信号进入内部电路产生一个偏置电压，触发电机通过减速齿轮带动电位器移动，使电压差为零时，电机停转，从而达到伺服的效果。简单来说就是给舵机一个特定
科源机电
2021-06-30 07:11:51
什么是舵机？如何通过PWM信号去控制舵机？
什么是舵机？舵机的基本结构是怎样构成的？如何通过PWM信号去控制舵机？市面上有几款比较常用的舵机？
billbian
2021-07-13 08:24:40
单片机操控舵机电路图

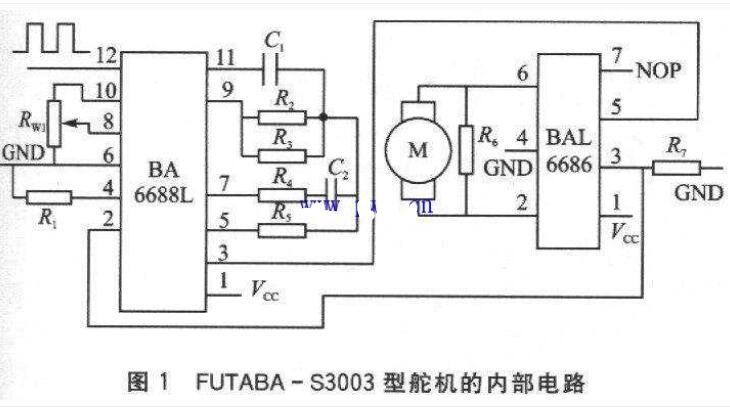

舵机的作业原理是：PWM信号由接纳通道进入信号解调电路BA66881。的12脚进行解调，取得一个直流偏置电压。该直流偏置电压与电位器的电压比照，取得电压差由BA6688的3脚输出。该输出送人电机驱动
