esd保护电路原理

ESD（Electrostatic Discharge，静电放电）保护电路是电子设备中非常重要的组成部分，它能够保护电子设备免受静电放电的损害。POWERclamp是一种常见的ESD保护电路，它通过

ESD（Electrostatic Discharge，静电放电）保护电路是电子设备中非常重要的组成部分，它的作用是保护电子设备免受静电放电的损害。在电子设备的设计中，ESD保护电路的设计和实现

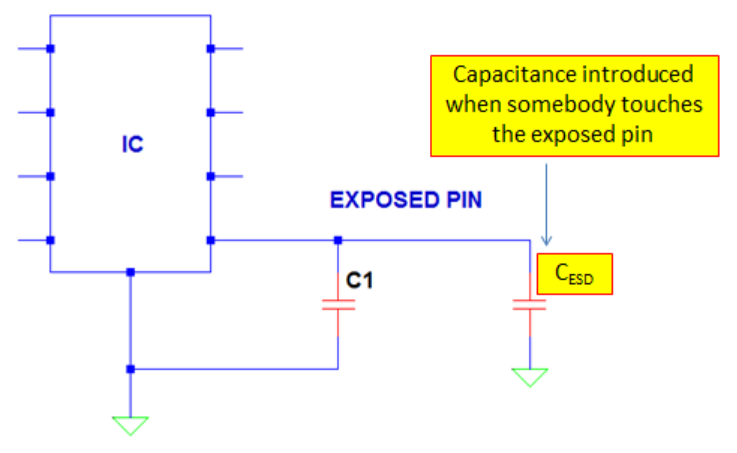

为了能更加清晰透彻的掌握ESD保护电路的设计，今天就用实际的例子进行一遍电路的计算选型，假定C ESD = 330pF，V ESD = 8kV，我们的任务是计算需要安装在IC引脚边上的陶瓷电容器的容

ESD（Electrostatic Discharge，静电放电）保护电路中加入正向二极管的原因，主要是基于二极管的电气特性和其在电路中的保护作用。以下是对ESD保护电路加入正向二极管的原因以及

为了消除静电释放(ESD)对电子设备的干扰和破坏,需要采取多种技术手段进行防范。

　　集成电路，例如放大器，通常不包括针对 EOS 事件的保护。如果幸运的话，集成的静电放电 （ESD） 保护电路会在 EOS 事件期间激活并提供足够的保护。

使用高压电容进行电路保护：该做法通常将耐压至少为1.5KV的陶瓷电容放置在I/O连接器或者关键信号的位置，同时连接线尽可能的短，以便减小连接线的感抗。若采用了耐压低的电容，会引起电容的损坏而失去保护的作用。

ESD，也就是我们常说的静电释放(Electro-Static discharge)。从学习过的知识中可以知道，静电是一种自然现象，通常通过接触、摩擦、电器间感应等方式产生。

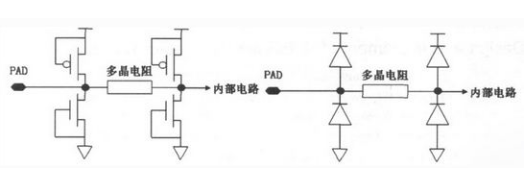

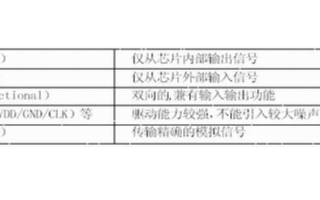

针对引脚的输入输出缓冲（I/O buffer）电路设计，也可以称为输入输出接口（I/O interface）电路设计，是一颗完整芯片设计中不可或缺的组成部分，但是详细论述其设计规则的文章或者著作在

ESD保护电路的设计目的就是要避免工作电路成为ESD的放电通路而遭到损害，保证在任意两芯片引脚之间发生的ESD，都有适合的低阻旁路将ESD电流引入电源线。这个低阻旁路不但要能吸收ESD电流，还要能箝位工作电路的电压，防止工作电路由于电压过载而受损。

ESD保护电路的设计目的就是要避免工作电路成为ESD的放电通路而遭到损害，保证在任意两芯片引脚之间发生的ESD，都有适合的低阻旁路将ESD电流引入电源线。这个低阻旁路不但要能吸收ESD电流，还要能箝位工作电路的电压，防止工作电路由于电压过载而受损。

芯朴科技所有5G n77 n77/79 PAMiF LFEM 天线口内置IEC ESD保护电路设计，无需外加额外ESD保护电路情况下，都通过 IEC ESD 8kV 测试标准，保障抗ESD可靠性，在产线组装和大批量出货后确保无IEC ESD损坏。

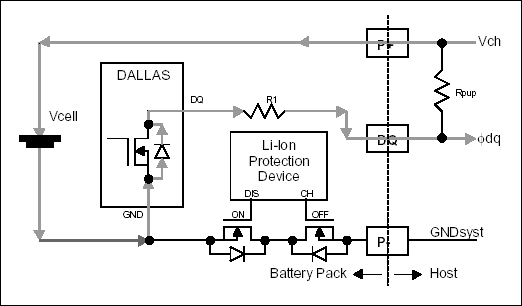

本应用笔记介绍了基于DS2438的锂离子电池组的低侧n沟道安全FET的实现。本文介绍了一个专注于Li+电池安全性和ESD硬度的参考设计。ESD保护元件推荐用于DS2438直接连接在电池上、电路中存在保护FET、器件接地可能悬空的应用。本文还考虑了保护电路如何影响DS2438的工作范围和A/D精度。

工程师都在知道在设计的时候会考虑到ESD，通常也会使用到TVS二极管。但是重点在于需要多保护，什么时候不需要保护了？这篇文章会对电路进行模拟。 一、ESD 保护电路的作用 主要就是 减少电压和电流

ESD代表静电放电。许多材料可以导电并积累电荷。ESD 是由于摩擦带电（材料之间的摩擦）或静电感应而发生的。每当发生这种情况时，物体都会在其表面形成固定电荷（静电）。当这个物体放置得太靠近另一个带电物体或材料时，电压差会导致电流在它们之间流动，直到恢复电荷平衡。

这个静电保护电路的好处有两方面。一方面，增大了ESD（静电防护）的泄流能力，一方面降低了ESD保护电路的电容。泄流能力我们从上边的这个电路中的三极管放大就可以看出来。但是降低电容就要从下边的工艺原理图中看了。

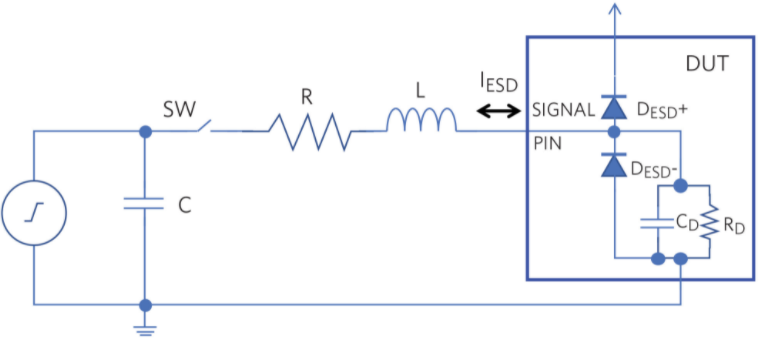

CDM、HBM 或 MM 之间没有相关性。因此，HBM和CDM测试通常用于ESD保护电路测试。较长的 I ESD持续时间导致片上 ESD 结构的过热增加。HBM 和 MM 测试失败通常出现在栅极氧化层或结损坏。

如果输入信号的平均值等于零电压，则放大器通常具有更好的噪声抑制规格。同样，将噪声信号的平均值偏置到零伏可以减少音频放大器中的嗡嗡声。

ESD静电保护管是一种常用性的过压、静电保护元件，保护电子设备中敏感电路免遭静电影响。ESD静电保护管并联于电路中，当电路正常运作时，ESD静电保护管处于高阻态，不影响线路正常工作；当电路出现异常过

在电路设计时，一般都是需要考虑ESD防护电路的设计的，否则就会非常容易导致电子产品轻易的就被电磁，静电等干扰损坏。 通常设计电路时都会考虑到使用ESD保护元器件来作为基本的工具，但是怎么放，放哪里

ESD静电保护管是一种常用性的过压、静电保护元件，保护电子设备中敏感电路免遭静电影响。ESD静电保护管并联于电路中，当电路正常运作时，ESD静电保护管处于高阻态，不影响线路正常工作；当电路出现异常过

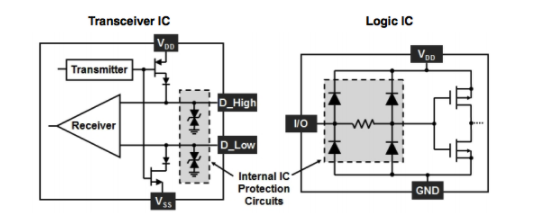

半导体芯片易受大电流与高电压现象影响。为实现元件级保护，我们采用片上ESD保护电路来提供安全的静电放电电流泄放路径。静电放电(ESD)是电子设备面临的常见威胁。当ESD事件发生时，一定量的电荷会在

半导体器件都包括ESD保护电路。但是要确保按照JEDEC标准的有效性和可靠性要求，必须进行ESD测试以使零件合格。器件ESD测试共有三种主要测试模型：人体模型（HBM），充电设备模型（CDM）和机器
