在 Altium Designer 中进行不规则形状敷铜（铺铜）的操作步骤如下：
核心步骤（使用“实心区域 - Solid Region”）
这是最灵活、最适合不规则形状的方法。
- 切换到对应层： 在PCB编辑器中，点击底部标签切换到需要敷铜的层（如
Top Layer或Bottom Layer）。 - 激活命令：
- 菜单方式：
放置(Place)->实心区域(Solid Region) - 工具栏： 点击布线工具栏中的
实心区域图标 (通常是一个实心矩形图标)。 - 快捷键：
P->R
- 菜单方式：
- 绘制不规则轮廓：
- 光标变成十字形。
- 在起点处单击左键确定第一个顶点。
- 移动到下一个点，单击左键确定第二个顶点（两点间会形成一条直线）。
- 重复移动并单击，绘制出所需的不规则形状的轮廓。
- 如果需要绘制曲线：
- 在需要开始弯曲的点放置顶点后不要松开左键。
- 按住左键不放并拖动鼠标，即可拉出曲线（贝塞尔曲线）。
- 调整曲线形状至满意后，松开左键确认该曲线段。
- 封闭形状：
- 将最后一个顶点放置到第一个顶点上并单击，或
- 在绘制最后一个顶点后单击右键 -> 选择
完成，软件会自动连接首尾点形成封闭区域。
- 关联网络：
- 绘制完成后，敷铜区域通常呈“纯色”（非网格状）。
- 双击刚刚绘制的实心区域边框（或选中后按
F11打开属性面板）。 - 在属性面板 (
Properties) 的网络(Net)下拉菜单中，选择该敷铜需要连接到的网络（如GND）。这一步至关重要，否则敷铜没有电气连接。

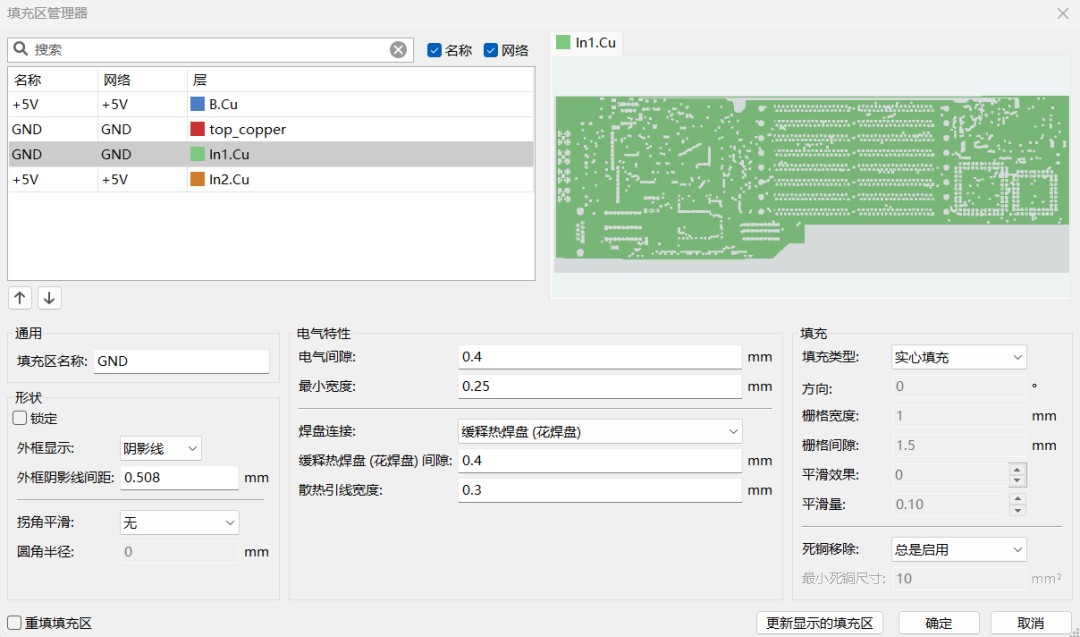

- 设置敷铜属性 (可选但重要)：
- 在同一个属性面板 (
Properties) 中，可以设置：移除死铜(Remove Dead Copper)：勾选以移除没有连接到指定网络的孤立铜皮。敷铜模式(Pour Over)：Don't Pour Over Same Net Objects：默认，不覆盖同网络的焊盘/走线。Pour Over All Same Net Objects：覆盖同网络的焊盘/走线（热焊盘效果消失）。Pour Over Same Net Polygons Only：仅覆盖其他同网络的敷铜。
最小图元长度(Min Prim Length)：影响圆弧/曲线的平滑度，值越小越平滑。轮廓宽度(Outline Width)：边界线的宽度（实际铜皮边界）。与板子形状的距离(Island Removal)/间隙(Gap)：设置敷铜边缘离板框（板外形）、其他网络对象的最小距离（需遵守电气规则）。
- 在同一个属性面板 (
- 重建敷铜 (Flood)：
- 绘制和设置完成后，必须让软件根据规则重新计算并生成最终的铜皮。
- 方法一: 快捷键
T->G->A(重新铺敷所有多边形敷铜)。 - 方法二: 右键单击敷铜区域 ->
多边形敷铜操作(Polygon Actions)->铺敷已选多边形(Repour Selected)（仅重铺选中的）或铺敷全部(Repour All)。 - 方法三: 主菜单
工具(Tools)->多边形敷铜(Polygon Pours)->铺敷全部(Pour All)。 - 重建后，敷铜会根据设定的网络、间隙规则和“移除死铜”选项填充铜皮，移除死铜，并避开不同网络的走线、焊盘等。
替代方法：使用“多边形敷铜 - Polygon Pour”
Place -> Polygon Pour (P -> G) 也可以创建敷铜，它更适合大面积规则/半规则区域，但也能通过顶点编辑做到不规则：
- 放置后会自动弹出一个对话框设置网络、移除死铜等属性。
- 绘制轮廓方式与“实心区域”完全相同（直线+曲线顶点）。
- 主要区别在于属性管理和重铺逻辑略有不同，但最终都能实现不规则敷铜。“实心区域”方法在编辑复杂轮廓时通常更直观灵活。
关键技巧与注意事项
- 精准定位： 绘制顶点时，配合键盘方向键、
Shift+方向键（大步进）、Tab键（打开精确坐标输入框）、对象捕捉(Ctrl+鼠标滚轮)来精确定位点。 - 编辑轮廓：

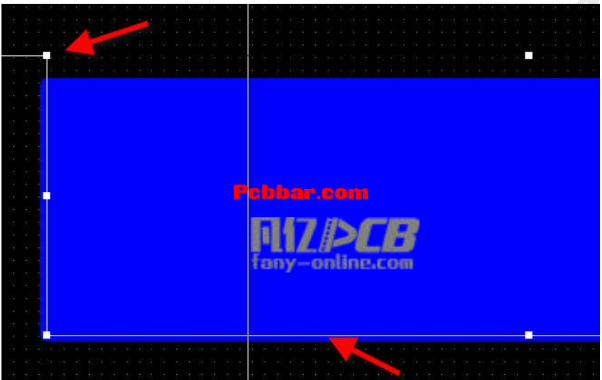

- 选中已放置的敷铜（实心区域或多边形敷铜）。
- 将鼠标悬停在轮廓线上（非顶点处），光标会变成双箭头或带小十字的方向箭头，此时按住鼠标左键拖动可以整体移动敷铜。
- 将鼠标悬停在某个顶点上，光标会变成十字箭头，此时按住鼠标左键拖动可以移动该顶点，改变轮廓形状。
- 在轮廓线上（非顶点处）单击右键 ->
添加多边形敷铜顶点(Add Polygon Pour Vertex)可以在该位置插入新的顶点。 - 在某个顶点上单击右键 ->
删除多边形敷铜顶点(Delete Polygon Pour Vertex)可以删除该顶点。
- 网络关联： 务必记得在属性中指定正确的网络！ 未指定网络的敷铜是孤立的。
- 规则驱动： 敷铜与其他对象的间距（间隙 Gap）主要由设计规则中的
Clearance规则控制。确保规则设置正确（尤其是Polygon类别的规则）。 - 移除死铜：
Remove Dead Copper选项强烈建议勾选，避免产生孤立的小块铜皮。 - 敷铜顺序： 如果存在多个重叠或相邻的敷铜（尤其是不同网络），使用
工具(Tools) -> 多边形敷铜(Polygon Pours) -> 多边形管理器(Polygon Manager)可以调整它们的铺敷顺序（优先级），避免冲突。 - 铺敷模式(
Pour Over)： 理解不同模式的区别。默认模式(Don't Pour Over Same Net Objects)会保留热焊盘连接；Pour Over All Same Net Objects会让铜皮直接覆盖焊盘（可能导致焊接困难），慎用。 - 重铺（Flood）是关键： 修改轮廓、网络、规则或板形后，必须重新铺敷敷铜才能看到最终效果和更新连接。
总结：
最推荐使用 放置(Place) -> 实心区域(Solid Region) 命令来绘制不规则敷铜轮廓，绘制完成后双击设置网络并配置属性（特别是移除死铜），最后务必执行重铺操作(T->G->A 或等效操作)使铜皮生效并符合设计规则。熟练掌握顶点编辑和属性设置是核心。
DXF导入AD的敷铜边界不平滑，怎么解决
如下图所示，因为设计需要不规则敷铜，在AD13里难以实现，所以在ZWCAD内画好并填充后，导入AD13，发现导入后的敷铜边界不平滑，该怎么解决呢？
冷寂人生
2022-05-12 15:48:13
敷铜间距规则报错
之前在这里敷了一块VDD33的铜皮，但是在最后整体覆地铜的的时候，在这里出现了间距规则的报错最后敷的地铜，敷进了之前敷的小VDD333的铜皮里面，请教一下，这是什么原因
trfchjc
2019-05-29 05:17:54
Altium中如何编辑修改敷铜
每次我们敷铜之后， 敷铜的形状不满意或者存在直角， 我们需要对其进行编辑， 编辑出自己想要的形状。 1、 Altium15 以下的版本， 直接执行快捷键MG ， 可以进入铜皮的编辑状态，15 版本
2020-10-26 10:19:12
为什么我的ad16敷铜是这个样子的？
为什么我敷铜是这个样子的然后规则设置是这个样子的然后老师敷的铜是这样子的我的咋也变不成老师这样子 求帮助
jiecai65
2019-09-11 05:10:49
PCB电路板敷铜需要注意哪些问题
一站式PCBA智造厂家今天为大家讲讲什么是敷铜，敷铜要注意什么?PCB设计敷铜注意事项。覆铜作为PCB设计的一个重要环节，不管是国产的PCB设计软件，还是国外的一些Protel，PowerPCB都
2023-07-12 09:03:12
分享关于PCB敷铜处理经验
在数字电路中，特别是带MCU的电路中，兆级以上工作频率的电路，敷铜的作用就是为了降低整个地平面的阻抗。更具体的处理方法我一般是这样来操作的：各个核心模块（也都是数字电路）在允许的情况下也会分区敷铜，然后再用线把各个敷铜连接起来，这样做的目的也是为了减小各级电路之间的影响。
2019-08-12 14:15:50
PCB技术：异形敷铜的创建

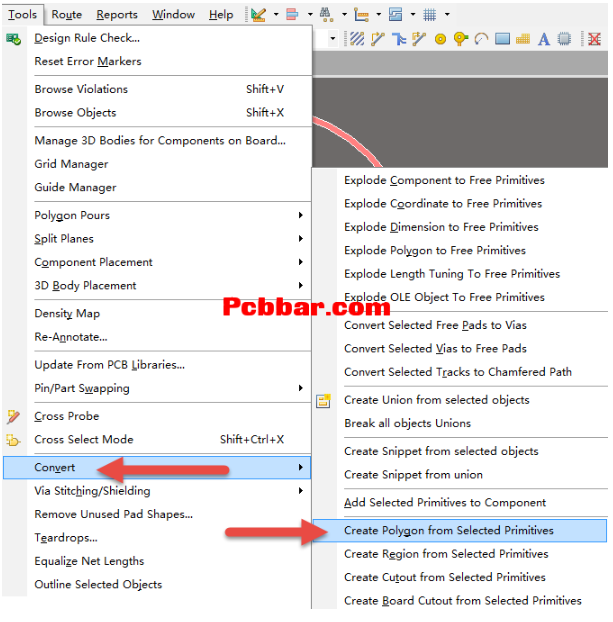

执行菜单命令“Tools-Convert-Create Polygon From selected Primitives”，即可创建一个圆形的敷铜。
