Cadence 工具（如 Innovus, Genus, Tempus 等）在导出网表（Netlist）时出现警告（Warning）是比较常见的现象。处理这些警告需要具体情况具体分析，因为没有具体的警告信息，我只能提供一般性的排查思路和建议：
? 核心处理原则
-
仔细阅读警告信息： 这是最关键的一步！不要忽略任何警告的文字内容。 警告信息本身通常包含：
- 警告代码： (如
WRN-xxx,LBR-xxx,OPT-xxx等)，有助于在手册或知识库中搜索。 - 警告位置： 指出哪个模块、哪个实例、哪个端口、哪条线网、哪个引脚、甚至哪段时序路径出了问题。
- 警告原因： 描述工具检测到的问题是什么（例如，未连接引脚、时序违反、驱动强度问题、命名冲突等）。
- 可能的后果： 有时会提示此警告可能对后续流程（如布局布线、时序分析、LVS）产生的影响。
- 警告代码： (如
-
查看日志文件： 工具运行会生成详细的日志文件（
.log）。在命令行界面或 GUI 的信息窗口（Message Window）中看到的警告，在日志文件中通常有更完整的上下文记录。搜索警告代码或关键词。 -
理解警告的严重性：
- 可忽略的警告（Informational）： 有些警告只是提示信息，确认设计意图即可（如某些引脚悬空是设计允许的，某些时序路径是伪路径）。需要谨慎判断是否真的可以忽略。
- 需要关注的警告： 大多数警告指示设计或约束中潜在的问题，可能影响功能、时序、功耗或可制造性（如未连接的输入引脚、时序违反、违反设计规则、驱动强度不足、命名不规范导致后端工具混淆等）。这类警告必须仔细检查并尽可能解决。
- 可能导致错误的警告： 少数警告可能预示后续流程会失败（如 LVS 会失败的严重连接性问题）。这类警告必须优先解决。
? 常见警告类型及应对思路
-
连接性/网表问题：
Warning: [xxx] Pin 'pin_name' of instance 'inst_path' is unconnected.(引脚未连接)- 检查： 这是设计中故意的悬空输入（如未用的使能端）吗？如果是，通常可以忽略（但仍需确认规格）。
- 检查： 是否是设计错误？比如忘了连线、模块例化时端口映射错误（位置映射顺序错、名字映射拼写错）。必须修正设计或例化。
- 检查： 如果是输出引脚悬空，通常是设计错误（除非是测试端口）。检查驱动该输出的逻辑是否正确。
Warning: [xxx] Multiple drivers found on net 'net_name'.(多驱动)- 检查： 网线被多个输出信号驱动（如两个门的输出短接在一起）。这是严重错误，会导致信号争用（X 态）。必须修正设计（检查代码是否有组合逻辑环路、错误的总线连接、端口连接错误）。
Warning: [xxx] Net 'net_name' has no driver.(无驱动)- 检查： 网线没有任何驱动源（输入端口或输出引脚）。如果是输入端口悬空且设计允许，可以忽略（但需评估风险）。如果是内部网线无驱动，必须修正设计（查找驱动逻辑为何缺失）。
Warning: [xxx] Instance 'inst_path' is dangling/unloaded.(实例悬空/无负载)- 检查： 该实例的输出没有被任何其他东西连接（相当于悬空输出）。如果是设计中刻意保留的调试模块或未使用的功能模块，可以忽略（但可能浪费面积功耗）。否则，检查为什么其输出没有被使用。
-
时序/约束问题：
Warning: [xxx] Timing violation found on path...(在路径...上发现时序违反)- 检查： 在
report_timing中查看详细的时序报告。分析是建立时间还是保持时间违反？违规量是多少？路径起点和终点是什么？关键路径逻辑深度是否合理？约束是否正确（时钟定义、输入/输出延迟、时序例外）？逻辑结构是否可优化？ - 应对： 这类警告在优化阶段很常见，需要根据具体的时序报告去优化设计或调整约束。导出网表阶段的严重时序违反需要特别关注，可能影响功能。
- 检查： 在
Warning: [xxx] Clock 'clk_name' has no clock sink.(时钟无负载)- 检查： 该时钟树确实没有被任何时序元件使用？还是约束错误（时钟定义错了）？或者是某些模块被优化掉导致其时钟扇出为0？需要确认设计意图。
Warning: [xxx] Unable to meet constraint 'constraint_name'.(无法满足约束)- 检查： 具体是哪个约束无法满足（如最大扇出、最大电容、最大转换时间）？查看相关报告。检查约束值是否过于严苛？设计中的驱动单元是否足够强？负载是否过大？
-
优化/映射问题：
Warning: [xxx] Cell 'cell_name' is unconstrained/not optimized.(单元未约束/未优化)- 检查： 该单元是否真的不需要时序约束（如异步逻辑、测试逻辑）？如果不是，检查约束是否覆盖到了它（尤其是跨时钟域的部分）。
Warning: [xxx] Unable to optimize instance 'inst_path' due to...(由于...无法优化实例)- 检查： 原因是什么？可能是特殊的属性设置阻止了优化，或者是该实例在层次边界上不能被优化？需要根据具体原因判断是否接受。
-
物理规则/DFM 问题（尤其在 P&R 后导出）：
Warning: [xxx] Antenna violation detected on net 'net_name'.(天线规则违反)- 检查： 查看详细的违反报告（长度、面积比率）。这通常在布局布线后出现，需要在后端工具中修复（加二极管、跳线）。
Warning: [xxx] Design rule violation (DRC)...(设计规则违反)- 检查： 具体的 DRC 规则违反了？虽然网表导出阶段可能只是提示潜在问题，但需要在 Signoff DRC 工具中必须修复这些违规。检查布局布线结果。
-
命名/编码问题：
Warning: [xxx] Name collision detected...(命名冲突)- 检查： 工具在拼接层次路径名时发现了重名（如两个不同子模块内有同名实例或线网）。强烈建议修改命名以避免后端工具混淆。使用更唯一的命名前缀。
Warning: [xxx] Net name contains special character 'xxx'...(网名包含特殊字符)- 检查： 工具可能转义或修改了包含
/,[,],:,*等特殊字符的网线名。确保下游工具（仿真、LVS）能正确处理这些转义后的名字。最好在 RTL 中就避免使用后端不友好的特殊字符。
- 检查： 工具可能转义或修改了包含
?️ 工具辅助
report_constraint/check_timing: 检查约束完整性和时序问题。report_design: 查看设计的整体物理和电气特性统计。report_net: 查看特定网线的连接性、负载、驱动等信息。report_instance: 查看特定实例的属性和连接。report_violation: 汇总报告时序、DRC、天线等违反。- 搜索文档: 在 Cadence 文档库（如 SolvNet, Support Portal）或在线搜索具体的警告代码。
✅ 总结步骤
- 定位： 找到具体的警告信息（代码、位置、描述）。
- 理解： 仔细阅读，搞清楚警告在说什么问题。
- 评估： 判断该警告的严重性（信息、需要关注、可能导致错误）和是否可以忽略（需极其谨慎）。
- 调查： 利用工具命令查看相关报告，分析设计代码、约束、日志上下文。
- 解决： 修改 RTL、修正约束、调整后端实现（ECO）、或确认接受（仅限真正安全的可忽略警告）。
- 验证： 修改后重新运行流程，确认警告是否消除或降级为可接受状态。
⚠️ 重要提示
- 永远不要盲目忽略警告！ 每个警告都需要评估。
- 提供具体的警告信息（复制粘贴）是获得针对性帮助的前提。
- 如果警告数量太多，优先处理与连接性、多驱动、无驱动、严重时序违反、DRC/天线违反相关的警告。
- 若不确定警告含义或如何解决，请咨询团队中有经验的同事或联系 Cadence 技术支持（提供详细的警告、日志、设计上下文）。
你最应该做的是：复制那些警告信息（最好包含前后的上下文），这才是解决你问题的关键第一步！ 有了具体信息，才能更准确地诊断问题所在。?
cadence导入网表时出现错误
cadence导入网表时出现这样的错误，我的padpath,parampath,psmpath的路径都设置正确，但是我没有原理图，只有网表。
houxiaoxiao
2019-10-28 16:14:28
orcad产生Cadence Allegro的网表操作步骤
orcad怎么产生Cadence Allegro的第一方网表？ 答:orcad产生Cadence Allegro的网表的操作步骤如下； 第一步，选择原理图根目录，执行菜单Tools→Creat
2021-11-16 14:50:03
cadence16.6生成网表后原理图与PCB不能正常交互，为何？
cadence16.6生成网表后原理图与PCB不能交互，交互功能勾选了，原理图改网络重新生成网表PCB的网络也会相应改过，PCB选择器件高亮原理图相应的也会有关联，但是在原理图选择元器件PCB不会
凛伊尔
2021-09-09 17:10:24
allgero重新导网表之后铜皮出现分割现象是什么原因呢？
allgero重新导网表之后铜皮没有自动避让其他网络过孔，并且整块铜皮被分割，删除重新铺铜也还是一样的结果
wjklzy
2023-10-08 11:38:23
Orcad怎么产生Cadence Allegro的第三方网表
Orcad怎么产生Cadence Allegro的第三方网表？ 答：orcad产生Cadence Allegro的网表的操作步骤如下； 第一步，选择原理图根目录，执行菜单Tools→Creat
2021-11-21 16:53:17
请问cadence放置器件失败，且器件变成用了很乱的线该怎么办？
cadence放置器件的时候失败，器件变成用了很乱的线大家好，我使用PCB editor画PCB，我成功的导入了网表，没有错误没有警告我使用手工放置：点击place-》manually，放置器件
wacylee
2019-09-11 22:19:20
Cadence将原理图生成网表时操作过程没有任何反应该怎么办？
在使用Cadence中，要将原理图生成网表时，操作过程中一直没有任何反应。跟别人的比对之后，发现那个configuration file 一直没有，把别人的configuration file拷贝
twerfwerw
2019-09-04 03:19:45
PCB的网表比对导入 PCB板框的导入及定义
这个图标） 然后选择other，看到对话框里有很多种格式，选择orprotel2.dll（AD的网表格式） 然后下面设置网表的输出目录设置，点击确定输出 输出网表过程中，如果发现错误。就会停止，警告就不会
2021-01-15 11:04:04
为什么s参数不收敛？有哪些方式导入s参数使得其仿真能够收敛？
解决，或者有其他方式导入s参数使得仿真能够收敛二，我尝试用用ADS 中的broadband generator将S参数导出为spice网表，直接将生成的网表导入cadence里仿真后无法识别（仿真前网表
sjjs001
2021-06-25 07:41:23
Orcad软件怎么生成导出allegro网表、ad网表、pads网表
1、 orcad软件怎么生成allegro网表、ad网表、pads网表？答：首先，通过orcad软件打开原理图，选中原理图的根目录，点击Tools-Creat Netlist，或者是点击菜单栏上N
郑振宇altium
2019-08-26 17:46:14
Allegro软件第一方网表与第三方网表的区别与联系
不支持的，特别是Orcad封装库里面的封装，必须满足Allegro软件的要求才可以，第三方网表的话，就没有那么多的条条框框约束，若原理图绘制的不是非常规范的话，建议导第三方的网表进行设计； 再次
一只耳朵怪
2020-09-07 17:26:43
怎么使用网表进行kintex 7？
嗨，大家好 我有一个专为virtex 2 pro设计的edf网表。但是现在我正在研究kintex 7.我有什么方法可以使用网表进行kintex 7 ??请帮帮我..谢谢Karthik R.
wtrwefsdf
2020-04-21 08:42:38
导通电阻值多少为标准
导通电阻是二极管的重要参数，它是指二极管导通后两段电压与导通电流之比。生活中常用的测量导通电阻的方法有测量接地网接地阻抗法、万用表测量法、接地摇表测量法以及专用仪器测量法。
2022-01-29 15:49:00
Cadence怎么导出BOM表
首先打开需要的Cadence 原理图文件，在原理图中任意选择一个器件双击，在弹出的对话框中，将BOM表中想要导出的项点提前记录下来（一般导出的BOM表中，会包含序号、物料料号、规格型号、位号和数量等项点，其它可以根据需求加入）。
2023-03-24 15:47:29
如何为后综合模拟和/或后PAR网表模拟生成VHDL或Verilog网表？
嗨，Vivado的新手问题;是否有可能为后综合模拟和/或后PAR网表模拟生成VHDL或Verilog网表？谢谢，埃里克
qwer36
2019-11-11 07:33:05
cadence 生成网表报错
生成网表文件的时候 报“无效指针”错误，试了网上在cmd里修改注册表的方法 都没用，请问是什么问题，应该怎么解决
Ma_Matthew
2020-08-13 09:02:42
MZ DA Bootloader地址警告
为什么有一个标准的2.04引导加载程序给我提供了PIC32 MZ2064 DAH176的警告？构建成功（总时间：3s）从C:/Projects/EasyStream/EasyStream2
hetao1111
2020-04-07 12:45:01
Cadence 16.6连接到数据库的详细步骤
和PCB封装库连接起来，这样才能使原理图封装与PCB封装一一对应起来，保证在导网表时不出现错误。下面笔主就以cadence 16.6为例，详细介绍一下连接到数据库的步骤。
2023-03-27 17:24:30
网表包含不起作用
您好，我有一个用于2端口无源组件的SPICE / Spectre子电路。我试图通过网表导入和Netlist include元素在ADS 2011.10中使用它。我已按照文档“Netlist
vfdfvvdw
2019-07-04 08:06:30
如何导出网表
用OrCAD画好原理图后我们需要导出网表便于后续导入Allego画PCB（AD这点不同，可直接生成PCB文件）。Tools-Create Netlist，出现以下界面：点击确定即可生成第一方网表。选择Other项：
hy381
2022-02-15 07:33:39

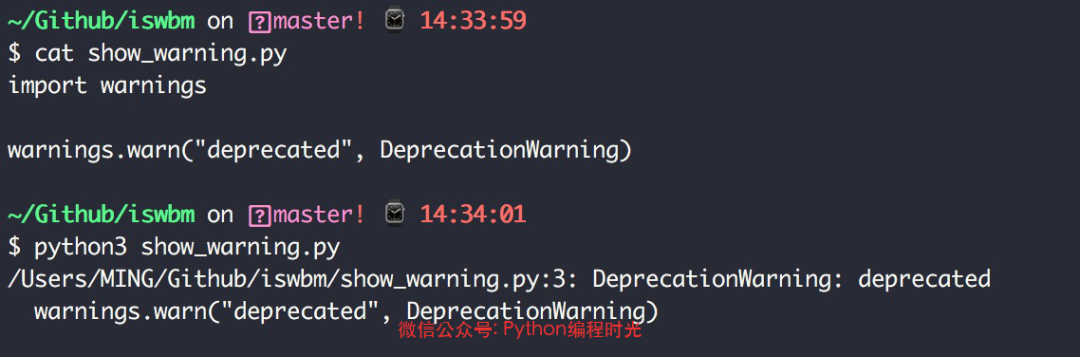

Python 怎么捕获警告(Warning)？
