好的，在 OrCAD Capture CIS（原理图设计工具）中，标准的逻辑或门元件通常可以在以下库中找到：
? 最常用：
-
74系列库：
- 库文件路径（典型安装）：
...\tools\capture\library\74ACT.SchLib(或其他类似名称，如74LS.SchLib,74HC.SchLib,cmos.SchLib）。 - 器件名称：

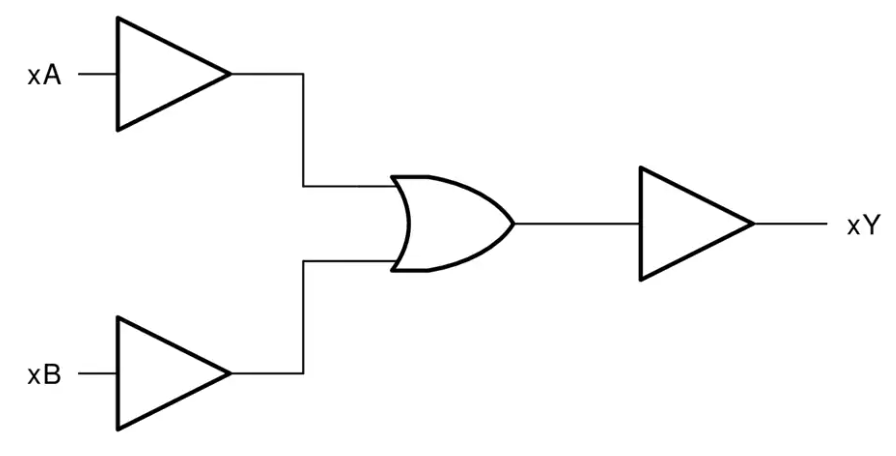

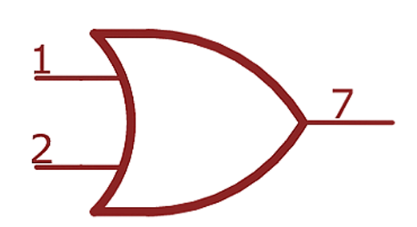

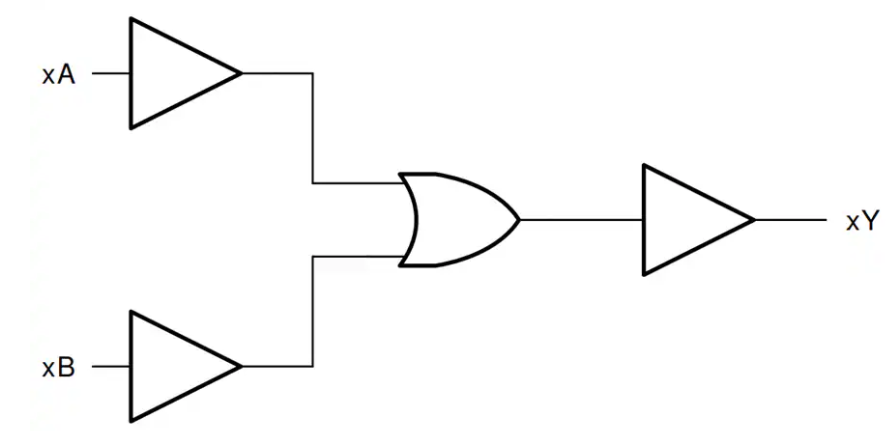

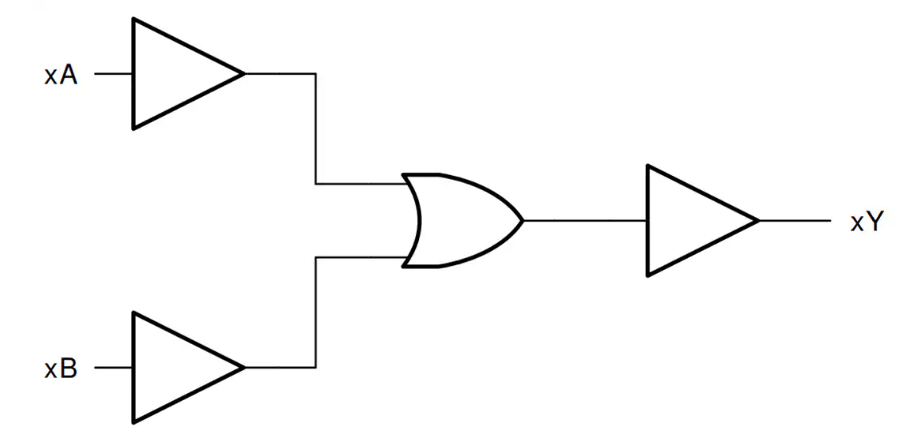

OR2：两输入或门。OR3：三输入或门。OR4：四输入或门。OR8：八输入或门（比较少见）。
- 特点：这些是基于特定逻辑系列（如74ACT, 74LS, CMOS等）的真实器件符号，代表了物理芯片中的一个门电路。使用时必须为其连接电源（VCC）和地（GND）网络，即使符号上没有显示这些引脚（它们是隐藏引脚或通过全局网络定义）。仿真时需要相应的器件模型（.lib文件）。
- 库文件路径（典型安装）：
-
基本逻辑门库：
- 库文件路径：
...\tools\capture\library\Logic_Gates.olb(或类似名称如gates.olb)。 - 器件名称：
OR2,OR3,OR4等。 - 特点：这是更通用的逻辑门符号库。里面的符号通常是纯逻辑符号，不绑定特定芯片系列。同样需要连接电源和地用于仿真（符号上通常也没有显示电源引脚）。仿真时需要使用行为模型或绑定到特定模型。
- 库文件路径：
? 放置步骤：
- 打开您的 OrCAD Capture CIS 项目和原理图纸。
- 点击工具栏上的 Place Part 图标 (通常是一个芯片形状 ?)。

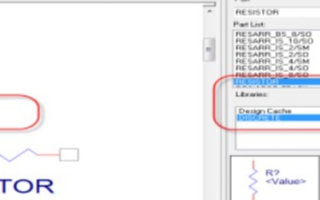

- 在打开的 Place Part 对话框中：
- 点击 Add Library... 按钮，浏览并添加上述提到的库文件（如果还没添加的话）。
- 在 Libraries: 列表中选中包含所需或门（如
74ACT.SchLib或Logic_Gates.olb)的库。 - 在 Part： 框中，输入关键字
OR或更具体的OR2,OR3等。 - 匹配的部件列表会显示出来。选择您需要的或门（例如
OR2）。 - 点击 OK。
- 移动鼠标到原理图纸上合适的位置，点击放置或门符号。
- 使用 Place Wire 工具连线：将输入连接到
A,B(对于OR2) 等引脚，输出连接到Y引脚。 - 重要：连接电源和地：
- 无论使用哪个库的或门符号，都需要为其提供电源。
- 使用 Place Power 或 Place Net Alias 工具：
- 放置一个
VCC(或VDD) 网络别名。 - 放置一个
GND(或GND) 网络别名。 - 放置一个 Off-Page Connector 或 Power Port 连接到全局电源网络。
- 放置一个
- 确保这些电源网络名称与项目中定义的全局电源网络一致（通常在原理图根目录或特定电源页定义）。
⚙️ 仿真注意事项：
- 模型绑定：如果您使用的是74系列库中的门（如
OR2in74ACT.SchLib），进行PSpice仿真时，需要确保：- 您的仿真配置包含了对应芯片系列的PSpice模型库（.lib文件)。
- 原理图中器件属性里的
Implementation或PSpice Template正确指向了该模型。
- 行为模型：如果您使用
Logic_Gates.olb或其他通用符号，通常需要将其绑定到PSpice内置的通用数字门模型（如DigGate），或者使用Analog Behavioral Modeling (ABM) 库 (abm.olb) 中的或门OR。ABM库中的门不需要额外模型文件，可以直接定义延迟等参数。
? 总结关键点：
- 找库：在
74ACT.SchLib,74LS.SchLib,cmos.SchLib,Logic_Gates.olb等库中搜索OR2,OR3等。 - 必连电源：无论符号是否显示，必须连接
VCC/VDD和GND。 - 仿真配置：确保模型路径和绑定正确（对于74系列门），或使用行为模型（如ABM库）。
如果您找不到或者仿真有问题，请检查库是否已添加，电源网络是否连接正确，以及模型配置是否妥当。希望这些中文指引能帮您在OrCAD中顺利找到并使用或门元件！
