针对PCB线路寄生电感的仿真，以下是关键步骤和方法的说明：
1. 仿真的必要性
- 高频/高速场景：在开关电源、高速数字电路（如DDR、SerDes）、射频电路中，即使是纳亨（nH）级的寄生电感也会引发严重问题，包括：
- 电压跌落（IR Drop）导致芯片供电不稳
- 信号振铃（Ringing）和过冲（Overshoot）
- 电磁干扰（EMI）辐射超标
- 功率损耗增大
2. 主流仿真工具
- 电磁场仿真器（3D）：精度高，适用于复杂结构
- Ansys HFSS：全波电磁仿真黄金标准，可提取RLCG参数矩阵
- CST Studio Suite：时域/频域全波分析，适合电源网络
- 2.5D场求解器：兼顾精度与速度
- Ansys SIwave：专攻PCB电源/信号完整性，支持频域寄生参数提取
- Cadence PowerSI：快速提取PDN阻抗及寄生效应
- 电路级工具结合模型：
- SPICE类软件（LTspice, ADS）：需导入实测/仿真的S参数或RLC网络模型
3. 关键仿真步骤
graph TD
A[几何结构建模] --> B[材料参数设置]
B --> C[激励与边界条件]
C --> D[网格划分]
D --> E[频域扫频仿真]
E --> F[S/Y参数提取]
F --> G[等效电路模型生成]
G --> H[电路级仿真验证]- 几何建模：
- 准确输入走线宽厚、长度、层叠结构
- 重点区域：电源环路、高速信号换层过孔、BGA出线
- 材料设置：
- 正确指定介质常数（Dk）与损耗角（Df），常用FR4材料ε_r≈4.0-4.5
- 端口设置：
- 电流源注入端口（Port）需覆盖目标频段（如DC-10GHz）
- 结果后处理：
- 通过S参数计算阻抗
Z = 1/Y11，电感分量L_par = Im(Z)/(2πf)
4. 降低误差的技巧
- 过孔建模：
- 用HFSS的3D Via Wizard精确构建反焊盘、铜箔厚度
- 注意钻孔铜厚与电镀工艺的实际差异（通常按0.8-1.2mil设定）
- 参考平面处理：
- 高速信号线下方保证连续地平面（避免跨分割）
- 电源平面需考虑去耦电容的安装电感影响
- 网格加密：
- 在电流密集区域（如走线拐角）手动加密网格
5. 典型应用场景
| 场景 | 仿真目标 | 工具建议 |
|---|---|---|
| 开关电源功率回路 | 最小化Δi环路电感 | SIwave / Q3D |
| DDR4/5数据线 | 控制单根走线电感 < 3nH/cm | HFSS 3D Layout |
| 射频滤波器匹配网络 | 精确提取PCB微带线寄生电感 | ADS Momentum |
| 高速连接器过孔 | 优化背钻深度降低电感 | CST T-Solver |
6. 工程验证方法
- 时域反射计（TDR）：实测走线特征阻抗曲线，反推电感分布
- 矢量网络分析仪（VNA）：对比S21相位偏移，验证电感模型
- 设计对比：在PCB上制作不同长度走线测试结构，实测L值校验模型
关键经验：
电源路径的寄生电感危害往往远大于信号线。当遇到开关电源输出电压振荡时，优先检查MOSFET至滤波电容的环路电感（建议≤10nH @ 1MHz）。利用SIwave的VRM-PDN-Target仿真流程可系统优化，高频段需关注电容的等效串联电感（ESL）叠加效应。
通过精确的寄生电感仿真，能有效预防90%以上的高频电路异常问题，尤其对开关电源效率和EMC认证通过率提升显著。建议在Layout前用工具预计算关键路径电感约束值，从设计源头实现优化。
什么是寄生电感_PCB寄生电容和电感计算
寄生电感一半是在PCB过孔设计所要考虑的。在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。我们可以用下面的公式来简单地计算一个过孔近似的寄生电感。
2019-10-11 10:36:33
什么是寄生电感？如何计算过孔的寄生电感？
在PCB（PrintedCircuitBoard，印刷电路板）设计中，过孔寄生电感是一个重要的考虑因素。当电流通过PCB的过孔时，由于过孔的几何形状和布局，会产生一定的寄生电感。这种寄生电感可能会
2024-03-15 08:19:53
PCB布局的DC电阻，寄生电容和寄生电感
实际系统的很多方面都会在PCB布局，IC或任何其他电气系统中产生意外的寄生现象。重要的是在尝试使用SPICE仿真提取寄生效应之前，请注意电路图中无法考虑的内容。
2020-12-31 12:01:41

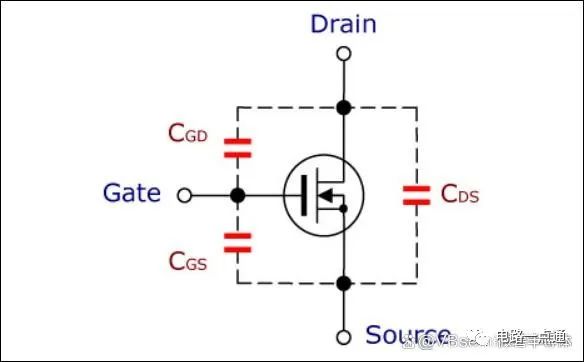

详解MOS管的寄生电感和寄生电容
寄生电容和寄生电感是指在电路中存在的非意图的电容和电感元件。 它们通常是由于电路布局、线路长度、器件之间的物理距离等因素引起的。
2024-02-21 09:45:35

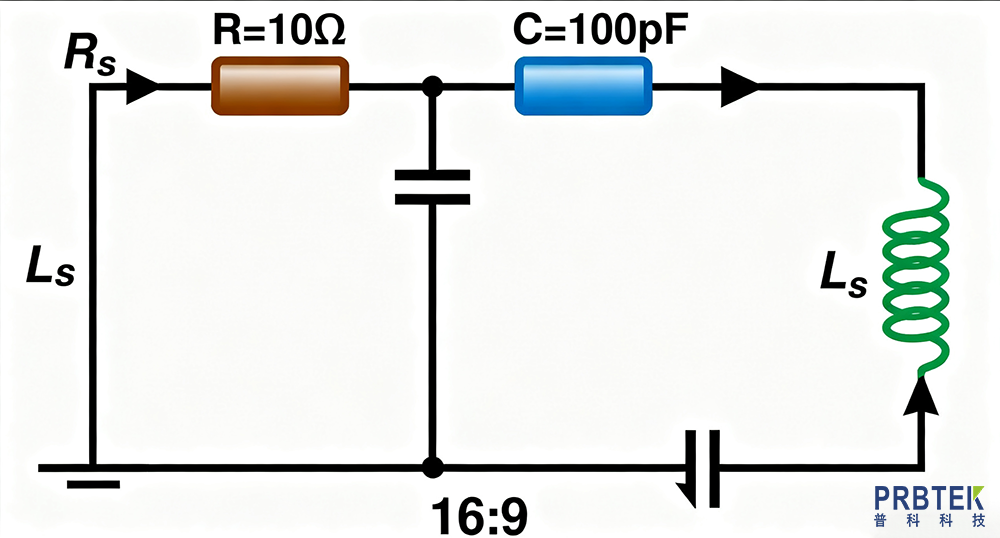

寄生电感致电流采样失真：关键问题与解决办法
寄生电感是诱发电流采样失真的典型隐性干扰源，其主要源于PCB布线、元件引脚及外接导线等环节。在电流变化过程中，寄生电感会感应生成电动势，直接破坏采样精度。尤其在高频、大电流应用场景下，即便nH级
2025-12-09 09:46:16
如何减少导线的寄生电感？
如何减少导线的寄生电感？ 引言： 随着电子设备的广泛应用，对于高速数据传输和高频信号的传输要求也越来越高。然而电学特性的限制使得对导线的寄生电感逐渐成为制约高频电路性能的瓶颈之一。降低寄生电感
2023-09-05 17:29:31

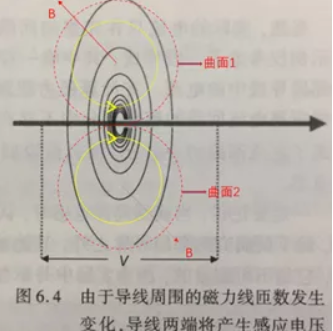

寄生电感怎么来的？
最近在整理电感的内容，忽然就有个问题不明白了：寄生电感怎么来的呢？一段直直的导线怎么也会存在电感，不是只有线圈才能成为电感吗？想到以前看的书，这个寄生电感的存在大家都默认是有的，貌似也没有人怀疑这个
flowerddd
2021-01-28 07:00:38
寄生电感到底是什么？如何计算过孔的寄生电感？
从式中可以看出：过孔的直径对寄生电感的影响较小，而长度才是影响寄生电感的关键因素。所以，在设计电路板时，要尽量减小过孔的长度，以提高电路的性能。
2024-02-27 14:28:57
减少PCB寄生电容的方法
电子系统中的噪声有多种形式。无论是从外部来源接收到的，还是在PCB布局的不同区域之间传递，噪声都可以通过两种方法无意中接收：寄生电容和寄生电感。寄生电感相对容易理解和诊断，无论是从串扰的角度还是从板上不同部分之间看似随机噪声的耦合。
2025-03-17 11:31:39
一文带你了解线路寄生电感对开关器件的影响及解决方案
寄生电感引发的过电压、振荡和损耗问题日益突显。一、线路寄生电感在电路布局中，导线并非理想的无感导体。电流通过导线时，导线周围会产生磁场，磁场变化又会在导线中产生感
2025-07-02 11:35:00

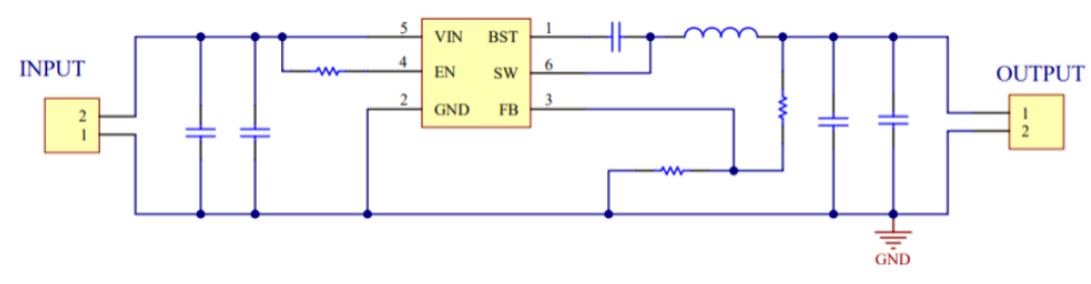

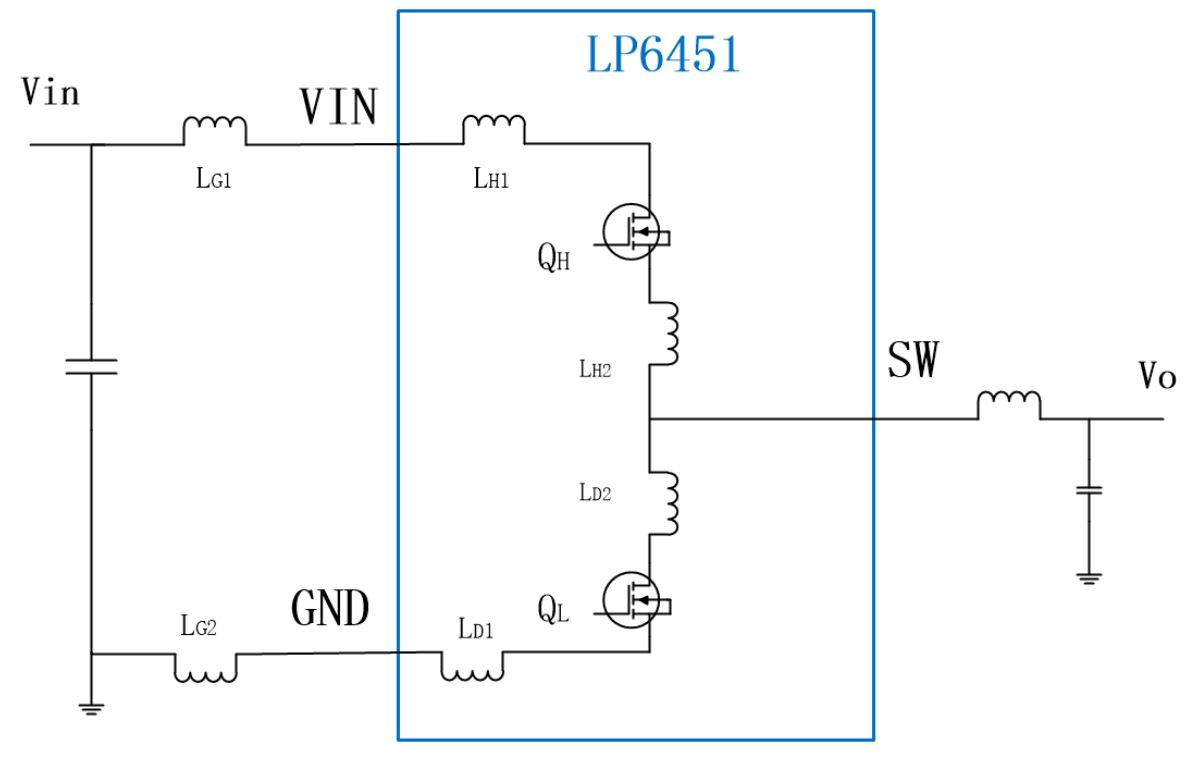

寄生电感对Buck电路中开关管的影响
LP6451内部集成了两个MOS管，构成同步Buck电路中所必须的上管和下管，同样由于PCB上的走线，Die与芯片引脚之间Bonding线都会带来寄生电感，我们在分析LP6451的MOS管应力时，就需要把这些寄生电感都考虑进来，而图1就是LP6451功率部分的实际等效电路图。
2022-11-15 09:27:27
关于电容的寄生电感问题
我上murata官网看了半天电容的datasheet，他就说自己是低寄生电感，具体多低，也没说清楚。是我自己没找到还是datasheet里原本就没？如果没有的话，寄生电感的数值只能瞎猜吗？
断肠人在刷假牙
2019-12-28 16:39:18
低通滤波器设计需要考虑PCB寄生参数么？
低通滤波器设计需要考虑PCB寄生参数么？ 在进行低通滤波器设计时，需要考虑PCB的寄生参数对滤波器性能的影响。这是因为，元器件和线路之间必然存在一定的不完美性，例如电感和电容的散值、阻抗不匹配等
2023-10-25 15:14:31
PCB寄生电容的影响 PCB寄生电容计算 PCB寄生电容怎么消除
寄生电容有一个通用的定义：寄生电容是存在于由绝缘体隔开的两个导电结构之间的虚拟电容（通常不需要的），是PCB布局中的一种效应，其中传播的信号表现得好像就是电容，但其实并不是真正的电容。
2024-01-18 15:36:14
pcb连线寄生电容一般多少
pcb连线寄生电容一般多少 随着电子产品制造技术的成熟和发展，随之而来的是布线技术的迅速发展。不同的 PCB 布线技术对于电路性能的影响不同，而其中最常见的问题之一就是 PCB 连线寄生电容。这种
2023-08-27 16:19:44
过孔的简介与寄生电容电感及PCB中的过孔设计
过孔（via）是多层PCB线路板的重要组成部分之一，钻孔的费用通常占PCB制板费用的30%到40%。简单的说来，PCB上的每一个孔都可以称之为过孔。
2021-03-30 11:30:43
合金电阻的寄生电感及其影响
贴片合金电阻在电子电路中应用广泛，尤其是在高精度测量和功率应用中被频繁使用。然而，在高频或对精度要求较高的应用中，寄生电感成为一个不可忽视的问题。
2024-11-06 09:52:20
什么是寄生电容，什么是寄生电感
本来没有在那个地方设计电容，但由于布线之间总是有互容，互容就好像是寄生在布线之间的一样，所以叫寄生电容 寄生电容： 本质上还是电容，满足i=c*du/dt。 电容是用来衡量储存电荷能力的物理量。根据
2022-07-27 14:23:55
上下管源极寄生电感对开关性能的影响
器件的栅极、源极，LD为漏极的封装电感，LS为源极的封装电感，LG为栅极的封装电感，RG为内部的栅极电阻总和。 图1：功率MOSFET的寄生参数模型 电感中流过变化的电流时，其产生的感应电
一只耳朵怪
2020-12-08 15:35:56

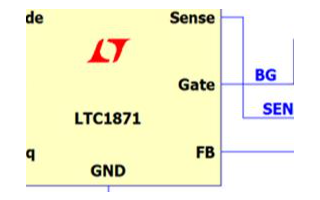

基于ADI LTC1871的实例分析稳压器PCB布局带来的影响
