PCB翘曲度的测量方法主要有以下几种，根据精度要求、设备条件和标准规范可选择不同的方式：
? 一、经典三点支撑测量法 (最常用，IPC标准方法)
- 支撑放置：将PCB平放在一个水平平台上，选择三个稳固且不位于同一直线上的支撑点。支撑点通常选择在板角或边缘坚固区域。
- 确定基准面：理想状态是PCB底面与支撑点接触形成的基准面。
- 测量最大挠度：使用千分尺或高度规，垂直测量PCB上表面距离基准面的最大垂直距离（最大挠度高度）。
- 计算翘曲度：按公式计算：
翘曲度 (%) = (最大挠度高度 ÷ PCB对角线长度) × 100%
? 二、专用测量台/平台法
- 原理同三点法，但使用专用带有千分表/传感器的测量平台，精度更高。
- 平台有固定的支撑结构（三点或四点支撑）。
- 仪表可扫描表面或测量预设点的起伏，自动计算最大偏差。
? 三、激光扫描/轮廓测量法 (高精度要求)

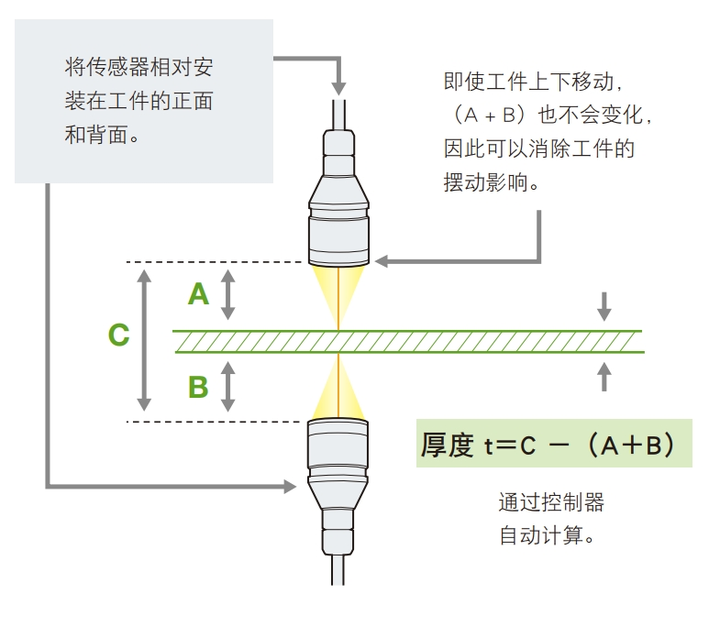

- 使用非接触式设备快速获取PCB表面的三维轮廓数据。
- 计算整个表面相对理想平面的高度差。
- 可提供全域翘曲情况，但设备成本高。
? 四、直角规/塞尺估测法 (粗略快速)
- 用于产线快速抽检或判断是否超差。
- 方法：
- 将PCB一面对角线方向紧贴直角规。
- 用塞尺测量翘起位置的缝隙最大宽度。
- 塞入的最大厚度代表对角线方向的拱起高度，再除以对角线长度估算粗略翘曲度。
? 五、平板玻璃+塞尺/光学干涉法 (平面度测量)
- 适用于非常平整的硬质测试平板。
- 步骤：
- PCB放置于光学平板玻璃上。
- 观察光干涉条纹数量/形状 (精度最高) 或用塞尺测量四角/边缘缝隙。
- 最大缝隙代表局部翘曲高度。
? 测量关键点与标准
- 支撑点选择：必须稳固，避免PCB自重变形（避开元器件、拼板易断处）。
- 翘曲度定义：国际通用计算公式都是 (最大垂直变形量 / 支撑点间最大跨度) × 100%。常用对角线长度（IPC标准）。
- 标准限值：
- 常见标准如 IPC-6012：对装配板，允许翘曲度≤ 0.75%。
- 对有BGA等高密度元件板，或客户要求更高标准（如 ≤ 0.5%）。
- 环境控制：需在标准温湿度下稳定后测量（常参考IPC-TM-650测试方法）。
? 方法对比表
| 测量方法 | 精度 | 速度 | 成本 | 适用场景 |
|---|---|---|---|---|
| 三点支撑法 | 中高 | 中 | 低 | 通用，符合IPC标准 |
| 专用测量平台 | 高 | 快 | 中高 | 批量质检 |
| 激光扫描法 | 极高 | 快 | 高 | 高精度研发/特殊需求 |
| 直角规+塞尺 | 低 | 快 | 低 | 产线快速抽检 |
| 平板玻璃+干涉法 | 极高 | 慢 | 高 | 实验室级平面度验证 |
? 操作建议
- 常规质检优先选用三点支撑法，操作规范且符合主流标准。
- 测量前确保PCB在23±3°C、50%RH环境下放置足够时间（如24小时）。
- 多点测量取最大值（如测两条对角线方向）。
- 避免测量时触碰板面引起变形。
- 记录测量位置便于追溯。
⚠️ 注意
不同客户/标准可能对支撑点位置有具体要求（如四角支撑），测量前需确认依据的标准文件?。实际应用中务必参考具体产品规格书或IPC相关测试方法规范（如IPC-TM-650 2.4.22）。
PCB翘曲度直接影响焊接良率与组装强度，建议在关键制程（如回流焊前）进行监控?️。
